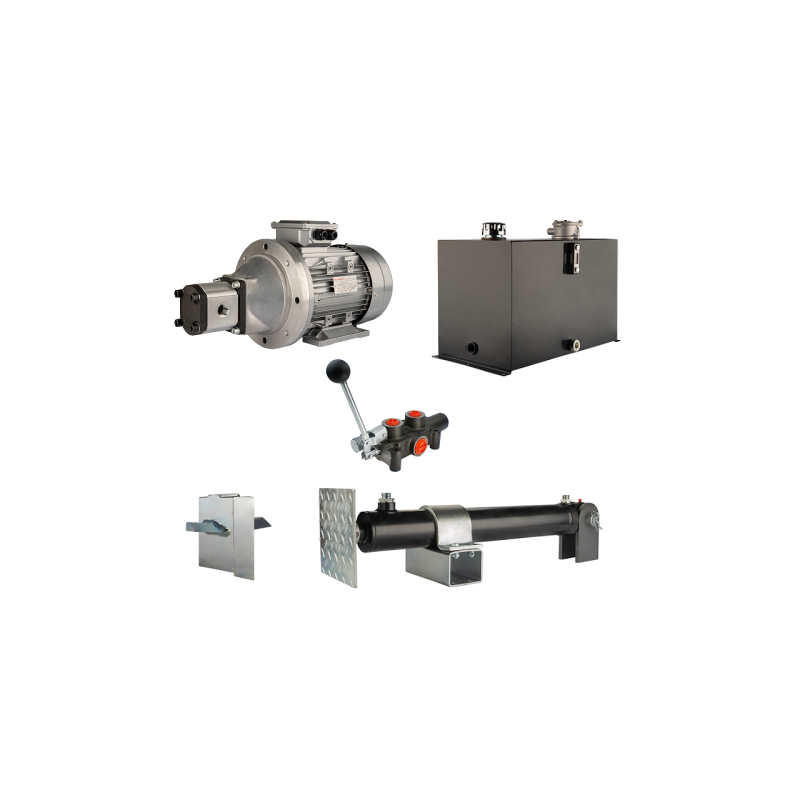

    Malkų skaldytuvo hidraulika: skaldymo galia: 8 tonos, skaldymo ciklo laikas: 14–17 sekundžių. Pavara, siurblys, variklis, 75 lit

    1.27.1.080.1417.75.10.151
    Hydrolider
    1 366,11 €
    Su mokesčiais
    pristatymas per 5-9 darbo dienas
    Kiekis

    Aprašymas
    MALKO SKILTUVO HIDRAULIKA

    SKALDYMO GALIA: 7,6 TONOS; SKALDYMO CIKLO LAIKAS: 14–17 SEK.

    Simbolis:
    1.27.1.080.1417.75.1

    Detalės gamintojas:
    Hydrolider

    Rinkinio panaudojimas:

    Elementų rinkinys, skirtas hidraulinės sistemos surinkimui labai tvirtame ir efektyviame malkų skaldytuve. Rinkinyje esančių komponentų hidrauliniai parametrai parinkti malkų skaldyklėms, nuolat veikiančioms atšiauriomis sąlygomis, kuriomis rinkoje siūlomi komerciniai, paruošti malkų skaldyklės yra neefektyvios.

    Siūlomo rinkinio skaldymo pavaros galia leidžia skaldyti vidutinio ir didelio dydžio medienos rąstus:

    labai minkšto tipo: drebulės, tuopos, gluosnio, eglės, kėnių
    minkšto tipo: pušies, liepos, platano, alksnio, lazdyno, kilnaus kaštono, kadagio, platano, maumedžio
    vidutinio kietumo tipo: beržo, guobos, riešutmedžio, juodosios pušies

    HIDRAULINIS SKIRSTYTUVAS – SPECIALUS SKALDYKLĖMS

    Skaldymo mašinos naudojimas:

    Specialiai sukurtas malkų skaldyklėms. Viena kryptimi slankiklį veikia spyruoklė, o kita – spyruoklinis skląstis. Skaldymo metu saugumo sumetimais skirstytuvą reikia laikyti svirtį, o stūmoklio koto grąžinimą valdo skląstis, kuris automatiškai atsitraukia, kai cilindras visiškai atsitraukia ir grįžta į pradinę padėtį. Šis sprendimas leidžia keisti rąstus ir išvalyti kevalus, kol stūmoklis grįžta. Be to, stūmoklio kotui grįžtant, skląstis automatiškai atsitraukia, sumažindamas siurblio apkrovą ir apsaugodamas hidraulinę sistemą nuo perkaitimo. Neutralioje padėtyje alyva laisvai teka per skirstytuvą ir grįžta į grįžtamąjį kanalą į baką. Skirstytuvas taip pat turi du stūmoklio koto išstūmimo greičius: stūmoklio kotas greičiau išstumiamas link rąsto, o jį pasiekęs sulėtėja, padidindamas slėgį. Šis sprendimas pagreitina skaldymo ciklą, padidindamas skaldytuvo efektyvumą ir pašalindamas skaldymo elemento atsitrenkimo į kamieną efektą – reiškinį, kuris sukelia daug problemų dirbant su skaldytuvu.

    Darbinių sekcijų skaičius:

    1

    Valdymas:

    svirtis su 3 darbo pozicijomis ir 1 neutralia padėtimi (3 - 1 - 0 - 2)

    1 - stūmoklio koto prailginimas
    3 - pagreitintas stūmoklio koto prailginimas
    0 - stūmoklio koto sustabdymas
    2 - stūmoklio koto grąžinimas (užsklanda su atšokiu)

    Padavimo sriegis:

    išorinis M22x1,5 (paruoštas trosui su DKOL veržle)

    Grąžinimo sriegis:

    išorinis M27x2 (paruoštas trosui su DKOL veržle)

    Darbinės sekcijos sriegiai:

    išorinis M22x1,5 (paruoštas trosui su DKOL veržle) DKOL)

    HIDRAULINIS CILINDRAS - SPECIALUS SKILTUVAS

    Cilindro paskirtis:

    Specialus dvigubo veikimo cilindras, skirtas rąstams skaldyti rąstų skaldymo mašinomis. Įrengtas specialia perforuota plokšte, kuri stabilizuoja rąstą padavimo ir skaldymo metu. Įrengtas tvirtinimas ir speciali atrama, leidžianti saugiai ir stabiliai valdyti cilindrą.

    Cilindro tipas:

    dvigubo veikimo

    Stūmoklio koto darbinis eigos ilgis:

    500 mm

    Ilgis tuščiosios eigos režimu:

    805 mm

    Ilgis po maksimalaus ištiesimo:

    1305 mm

    Maksimali slėgio jėga skaldant malkas:

    7,6 tonos

    Vieno pilno ciklo laikas (ištiesimas - skaldymas - grįžimas):

    14 - 17 sekundžių

    Maksimalus rekomenduojamas rąsto ilgis:

    550 mm

    Sriegiai abiejose išvestyse:

    išorinis M22x1,5 (paruoštas kabeliams su DKOL veržle)

    SIURBLYS IR ELEKTROS VARIKLIS - SPECIALIAI SKILTYTUVUI

    Siurblio ir elektros variklio pritaikymas:

    Pilna malkų skaldymo pavara, kurią sudaro 3 fazių elektros variklis ir 1 sekcijos hidraulinis siurblys, sankaba, varpo jungtis ir varžtai prijungimui prie variklio.

    Variklio tipas:

    3 fazių

    Maitinimo šaltinis:

    400 V (380 V)

    Srovė:

    8,26 A

    Variklio korpuso medžiaga:

    aliuminis

    Siurblio tipas:

    Europinio tipo krumpliaratinis siurblys

    Visos pavaros matmenys:

    ilgis 550 mm ; aukštis 297 mm ; Plotis 250 mm

    Siurbimo sriegis:

    išorinis M27x2 (paruoštas žarnai su DKOL veržle)

    Išleidimo sriegis:

    išorinis M22x1,5 (paruoštas žarnai su DKOL veržle)

    ALYVOS BAKAS SU FILTRAVIMU – SPECIALIAI SKIRTAS SKIRSTYTUVUI

    Alyvos bako pritaikymas:

    Pilnai sukomplektuotas alyvos bakas su tvirtinimu prie pagrindo, su užpildymo kamščiu su ventiliacijos anga ir filtro tinkleliu, alyvos lygio matuokliu su termometru, išleidimo kamščiu su magnetu ir panardinamuoju filtru su apvedimo vožtuvu esant 1,5 baro slėgiui bei keičiama kasete.

    Bendra bako talpa:

    75 litrai

    Filtravimo lygis:

    25 μm

    Filtravimo taškas:

    grįžimo linija

    Bako matmenys:

    ilgis 600 mm; aukštis 450 mm; Plotis 355 mm

    Tvirtinimo angų atstumas:

    632 mm x 320 mm

    Siurbimo sriegis:

    išorinis M27x2 (paruoštas žarnai su DKOL veržle)

    Grįžtamasis sriegis:

    išorinis M27x2 (paruoštas žarnai su DKOL veržle)

    SKERSINIS SKALDYMO PEILIS – SPECIALUS SKALDYMO ĮRENGINIUI

    Aukštis:

    120 mm

    Korpuso medžiaga:

    plienas

    Peilio medžiaga:

    aukštos kokybės grūdintas plienas

    Danga:

    cinkuota

    JUNGIKLIAI IR ŽARNOS

    Techniniai duomenys:

    Visos hidraulinės jungtys įsukamos į cilindro, siurblio, bako ir skirstytuvo skyles, jos yra siūlome komplekte (iliustracinė nuotrauka). Dėl skaldytuvo konstrukcijos lankstumo ir sprendimų įvairovės negalėjome parinkti hidraulinių žarnų ilgių, kad jie atitiktų visų naudotojų naudojamus dizainus ir sprendimus. Todėl nusprendėme jų neįtraukti į siūlomą rinkinį. Rekomenduojame hidraulines žarnas įsigyti paskiausiai, kai visi rinkinyje esantys hidrauliniai komponentai bus sumontuoti ant skaldytuvo rėmo.
