MALKŲ SKALDYTUVO HIDRAULIKA

ĮRENGTOS ALYVOS AUŠINIMO SISTEMA

SKALDYMO GALIA: 5,6 TONOS; SKALDYMO CIKLO LAIKAS: 14–17 SEK.

Simbolis:
1.27.1.060.1417.75.2

Detalės gamintojas:
Hydrolider

Rinkinio pritaikymas:

Elementų rinkinys, skirtas hidraulinės sistemos sukūrimui labai tvirtoje ir efektyvioje malkų skaldymo mašinoje. Rinkinyje esančių komponentų hidrauliniai parametrai parinkti malkų skaldymo mašinoms, nuolat veikiančioms atšiauriomis sąlygomis, kai rinkoje siūlomi komerciniai, standartiniai malkų skaldymo įrenginiai yra neveiksmingi. Siūlomame rinkinyje esantis skaldymo cilindro galia leidžia skaldyti vidutinio ir didelio dydžio medienos rąstus: labai minkštas rūšis: drebulę, tuopą, gluosnį, eglę, kėnę; minkštas rūšis: pušis, liepą, plataną, alksnį, lazdyną, kaštoną, kadagį, plataną, maumedį. HIDRAULINIS SKIRSTYTUVAS – SPECIALIAI SKIRTAS Skaldymo mašinoms. Slankiklis viena kryptimi yra spyruoklinis, o kita – su atmušimo skląsčiu. Dėl saugumo, skaldymo metu skaldiklį reikia laikyti svirtį, o stūmoklio koto grąžinimą valdo skląstis, kuris automatiškai atsitraukia, kai cilindras visiškai įtraukiamas ir grįžta į pradinę padėtį. Šis sprendimas leidžia keisti rąstą ir išvalyti kevalus, kol stūmoklis grįžta. Be to, stūmoklio kotui grįžtant, skląstis automatiškai atsitraukia, atpalaiduodamas siurblį ir neleisdamas įkaisti hidraulinei sistemai. Neutralioje padėtyje alyva laisvai teka per skirstytuvą ir grįžta į rezervuarą. Skirstytuvas taip pat turi du stūmoklio koto ištiesimo greičius: stūmoklio kotas greičiau ištiesia kelią link rąsto, o pasiekęs jį sulėtėja, įgydamas slėgį. Šis sprendimas pagreitina skaldymo ciklą, padidindamas skaldytuvo efektyvumą ir pašalindamas skaldymo elemento atsitrenkimo į kamieną efektą – reiškinį, kuris sukelia daug problemų dirbant su skaldytuvu.

Darbinių sekcijų skaičius:

1

Valdymas:

svirtis su 3 darbo pozicijomis ir 1 neutralia padėtimi (3 - 1 - 0 - 2)

1 - stūmoklio koto prailginimas
3 - pagreitintas stūmoklio koto prailginimas
0 - stūmoklio koto sustabdymas
2 - stūmoklio koto grąžinimas (užsklanda su atšokiu)

Padavimo sriegis:

išorinis M22x1,5 (paruoštas trosui su DKOL veržle)

Grąžinimo sriegis:

išorinis M27x2 (paruoštas trosui su DKOL veržle)

Darbinės sekcijos sriegiai:

išorinis M22x1,5 (paruoštas trosui su DKOL veržle) DKOL)

HIDRAULINIS CILINDRAS - SPECIALUS SKILTUVAS

Cilindro paskirtis:

Specialus dvigubo veikimo cilindras, skirtas rąstams skaldyti rąstų skaldymo mašinomis. Įrengtas specialia perforuota plokšte, kuri stabilizuoja rąstą padavimo ir skaldymo metu. Įrengtas tvirtinimas ir speciali atrama, leidžianti užtikrinti saugų ir stabilų cilindro veikimą.

Cilindro tipas:

dvigubo veikimo

Stūmoklio koto darbinis eigos ilgis:

500 mm

Ilgis tuščiosios eigos režimu:

805 mm

Ilgis visiškai ištiesus:

1305 mm

Maksimali slėgio jėga skaldant malkas:

5,6 tonos

Vieno pilno ciklo laikas (ištiesimas - skaldymas - grįžimas):

14 - 17 sekundžių

Maksimalus rekomenduojamas rąsto ilgis:

550 mm

Sriegiai abiejose išvestyse:

išorinis M22x1,5 (paruoštas kabeliams su DKOL veržle)

SIURBLYS IR ELEKTROS VARIKLIS - SPECIALIAI SKILTYTUVUI

Siurblio ir elektros variklio pritaikymas:

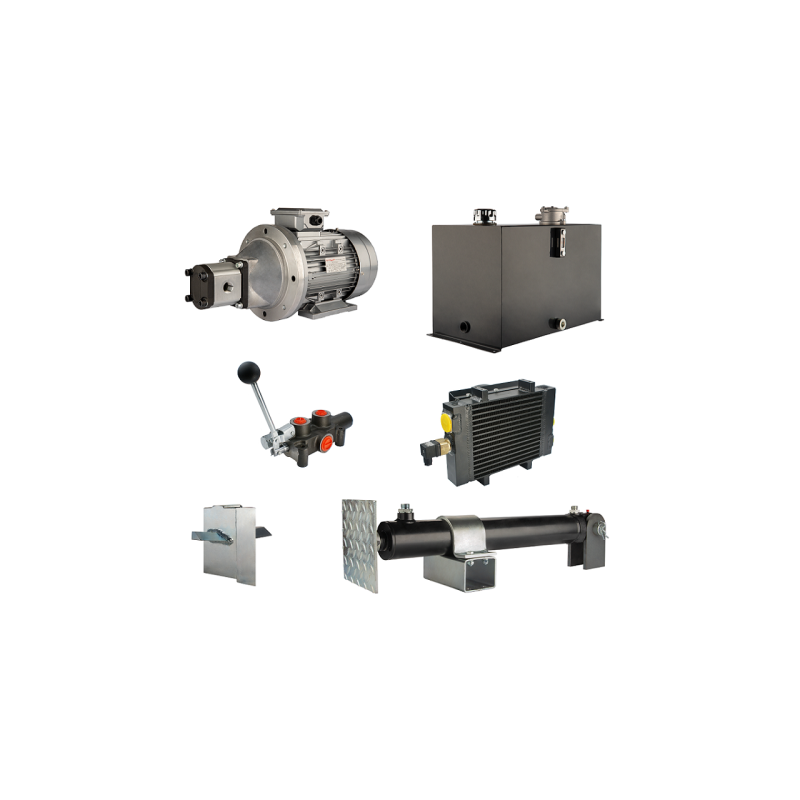

Pilna malkų skaldymo pavara, kurią sudaro 3 fazių elektros variklis ir 1 sekcijos hidraulinis siurblys, sankaba, varpo jungtis ir varžtai prijungimui prie variklio.

Variklio tipas:

3 fazių

Maitinimo šaltinis:

400 V (380 V)

Srovė:

6,47 A

Variklio korpuso medžiaga:

aliuminis

Siurblio tipas:

Europinio tipo krumpliaratinis siurblys

Visos pavaros matmenys:

ilgis 520 mm ; aukštis 285 mm ; Plotis 250 mm

Siurbimo sriegis:

išorinis M27x2 (paruoštas žarnai su DKOL veržle)

Išleidimo sriegis:

išorinis M22x1,5 (paruoštas žarnai su DKOL veržle)

ALYVOS BAKAS SU FILTRAVIMU – SPECIALIAI SKIRTAS SKIRSTYTUVUI

Alyvos bako pritaikymas:

Pilnai sukomplektuotas alyvos bakas su tvirtinimu prie pagrindo, su užpildymo kamščiu su ventiliacijos anga ir filtro tinkleliu, alyvos lygio matuokliu su termometru, išleidimo kamščiu su magnetu ir panardinamuoju filtru su apvedimo vožtuvu esant 1,5 baro slėgiui bei keičiama kasete.

Bendra bako talpa:

75 litrai

Filtravimo lygis:

25 μm

Filtravimo taškas:

grįžimo linija

Bako matmenys:

ilgis 600 mm; aukštis 450 mm; Plotis 355 mm

Tvirtinimo angų atstumas:

632 mm x 320 mm

Siurbimo sriegis:

išorinis M27x2 (paruoštas žarnai su DKOL veržle)

Grįžtamasis sriegis:

išorinis M27x2 (paruoštas žarnai su DKOL veržle)

PAPILDOMAS HIDRAULINĖS SISTEMOS AUŠINIMAS

Aušinimo taikymas:

Alyvos aušintuvas leidžia skaldytuvui dirbti dar ilgiau, nereikalaujant pertraukų hidraulinei sistemai aušinti. Ypač rekomenduojama skaldytuvams, kurie veikia pramoniniu režimu įmonėse ir ūkiuose, kur vyksta didelio masto medienos apdorojimas ir reikalingas ilgas ir nepertraukiamas skaldytuvo veikimas.

Aušinimo tipas:

ventiliatorius

Aušinimo terpė:

oras

Maitinimo šaltinis:

12V DC

Ventiliatoriaus skersmuo:

190 mm

Oro srautas:

1300 m3/h

Aušintuvo matmenys:

plotis 350 mm; aukštis 240 mm; Storis 190 mm

Įvesties sriegis:

išorinis M27x2 (paruoštas kabeliui su DKOL veržle)

Išvesties sriegis:

išorinis M27x2 (paruoštas kabeliui su DKOL veržle)

SKERSINIS SKALDYMO PEILIS – SPECIALUS SKALDYMO MAŠINAI

Aukštis:

120 mm

Korpuso medžiaga:

plienas

Peilio medžiaga:

aukštos kokybės grūdintas plienas

Danga:

cinkuota

JUNGIKLIAI IR LAIDAI

Techniniai duomenys:

Visos hidraulinės jungtys, įsuktos į cilindro, siurblio, bako ir skirstytuvo skyles, yra įtrauktos į siūlomą komplektą (iliustracinė nuotrauka)
Z Dėl skaldytuvo konstrukcijos lankstumo ir sprendimų įvairovės negalėjome parinkti hidraulinių žarnų ilgių, kad jie atitiktų visų naudotojų naudojamus dizainus ir sprendimus. Todėl nusprendėme jų neįtraukti į rinkinį. Rekomenduojame hidraulines žarnas pirkti paskiausiai, kai visi komplekte esantys hidrauliniai komponentai bus sumontuoti ant skaldymo rėmo.

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.27.1.060.1417.75.20.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.27.1.060.1417.75.2

Specifinė nuoroda

MPN: 1.27.1.060.1417.75.2
