Malkų skaldytuvo hidraulika: skaldymo galia: 5 tonos, skaldymo ciklo laikas: 11–14 sekundžių. Pavara, siurblys, variklis, 45 lit

1.27.2.050.1114.45.20.151
Hydrolider
1 555,96 €
Su mokesčiais
pristatymas per 5-9 darbo dienas
Kiekis

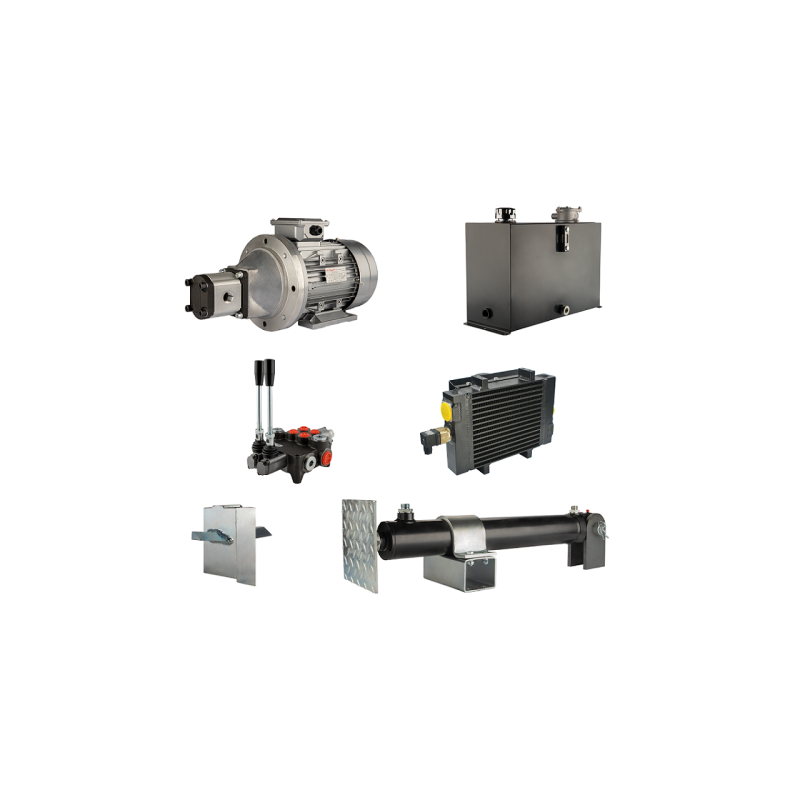

Aprašymas
MALKO SKILTUVO HIDRAULIKA
ĮRENGTA SU ALYVOS AUŠINIMO SISTEMA
SKALDYMO GALIA: 4,6 TONOS ; SKALDYMO CIKLO LAIKAS: 11–14 SEK.
Simbolis: 1.27.2.050.1114.45.2 Dalies gamintojas: „Hydrolider“ Rinkinio naudojimas:
Elementų rinkinys, skirtas hidraulinės sistemos sukūrimui labai tvirtame ir efektyviame malkų skaldiklyje. Rinkinyje esančių komponentų hidrauliniai parametrai parinkti malkų skaldikliams, nuolat veikiantiems atšiauriomis sąlygomis, kai rinkoje siūlomi komerciniai, įprasti malkų skaldikliai yra neefektyvūs. Siūlomo rinkinio skaldymo cilindro galia leidžia skaldyti vidutinio ir didelio dydžio medienos rąstus: labai minkštų rūšių: drebulę, tuopą, gluosnį, eglę, minkštąją eglę; rūšių: pušies, liepos, platano, alksnio, lazdyno, kaštono, kadagio, platano, maumedžio. HIDRAULINIS SKIRSTYTUVAS – SPECIALIAI SKIRTAS SKALDYTUVUI. Pirmoji dalis – skaldymo cilindro valdymas. Sukurta specialiai rąstų skaldyklėms. Viena kryptimi slankiklis yra spyruoklinis, o kita – atšokančia skląsčiu. Dėl saugumo priežasčių skaldymo metu skaldiklį reikia laikyti svirtį, o stūmoklio koto grąžinimą valdo skląstis, kuris automatiškai atsitraukia, kai cilindras visiškai įtraukiamas ir grįžta į pradinę padėtį. Šis sprendimas leidžia keisti rąstus ir išvalyti kevalus, kol stūmoklis grįžta. Be to, stūmoklio kotui grįžtant, skląstis automatiškai atsitraukia, sumažindamas siurblio apkrovą ir neleisdamas įkaisti hidraulinei sistemai. Neutralioje padėtyje alyva laisvai teka per skirstytuvą ir grįžta į baką. Skirstytuvas taip pat turi du stūmoklio koto išstūmimo greičius: stūmoklio kotas greičiau išstumiamas link rąsto, bet pasiekęs jį sulėtėja, padidindamas slėgį. Šis sprendimas pagreitina skaldymo ciklą, padidindamas skaldymo įrenginio efektyvumą ir pašalindamas skaldymo elemento smūgio į rąstą efektą – reiškinį, kuris skaldymo metu sukelia daug problemų. Antroji dalis – papildomo cilindro valdymas. Ši papildoma dalis leidžia valdyti bet kurį dvigubo veikimo cilindrą. Tai gali būti cilindras, valdantis rąstų tiektuvą, arba cilindras, skirtas skersinio peilio aukščiui reguliuoti. Hidraulinis peilio aukščio reguliavimas sutrumpina skaldytuvo veikimo laiką ir leidžia greitai reguliuoti peilio aukštį skirtingo skersmens rąstams.
Darbinių sekcijų skaičius:
2
1 valdymo pagrindinė sekcija:
svirtis su 3 darbo pozicijomis ir 1 neutralia padėtimi (3 - 1 - 0 - 2)
1 - stūmoklio koto prailginimas 3 - pagreitintas stūmoklio koto prailginimas 0 - stūmoklio koto stabdiklis 2 - stūmoklio koto grąžinimas (užraktas su atšokiu) 2 valdymo papildoma sekcija:
svirtis su 2 darbo pozicijomis ir 1 neutralia padėtimi (1 - 0 - 2)
1 - stūmoklio koto prailginimas 0 - stūmoklio koto stabdiklis 2 - stūmoklio koto grąžinimas Tiekimo sriegis:
išorinis M22x1,5 (paruoštas kabeliui su DKOL veržle)
Grįžimo sriegis:
išorinis M27x2 (paruoštas kabeliui su DKOL veržle)
Darbinės sekcijos sriegis:
išorinis M22x1,5 (paruoštas kabeliui su DKOL veržle)
HIDRAULINIS CILINDRAS - SPECIALUS SKIRTAS SKILTUVUI
Cilindro pritaikymas:
Specialus dvigubo veikimo cilindras, pritaikytas rąstams skaldyti Rąstų skaldikliai. Įrengti specialia perforuota skarda, kuri stabilizuoja rąstą padavimo ir skaldymo metu. Įrengtas tvirtinimas ir speciali atrama, leidžianti saugiai ir stabiliai valdyti cilindrą.

Cilindro tipas:
dvigubo veikimo
Stūmoklio koto eiga:
500 mm
Ilgis ramybės padėtyje:
805 mm
Ilgis po maksimalaus ištiesimo:
1305 mm
Maksimali slėgio jėga skaldant medieną:
4,6 tonos
Vieno pilno ciklo laikas (ištiesimas - skaldymas - grįžimas):
11 - 14 sekundžių
Maksimalus rekomenduojamas rąsto ilgis:
550 mm
Abiejų išėjimų sriegiai:
išorinis M22x1,5 (paruoštas kabeliams su DKOL veržle)
SIURBLYS IR ELEKTROS VARIKLIS - SPECIALIAI SKILTYTUVUI
Siurblio ir elektros variklio panaudojimas:
Pilna medienos skaldymo pavara, kurią sudaro 3 fazių elektros variklis ir 1 sekcijos hidraulinis siurblys, sankaba, varpo jungtis ir varžtai prijungimui prie variklio.

Variklio tipas:
3 fazių
Maitinimo šaltinis:
400 V (380 V)
Srovė:
6,47 A
Variklio korpuso medžiaga:
aliuminis
Siurblio tipas:
Europinio tipo pavara
Visos pavaros matmenys:
ilgis 520 mm; aukštis 285 mm; plotis 250 mm
Siurbimo sriegis:
išorinis M27x2 (paruoštas žarnai su DKOL veržle)
Išleidimo sriegis:
išorinis M22x1,5 (paruoštas žarnai su DKOL veržle) ALYVOS BAKAS SU FILTRAVIMU – SPECIALIAI SKIRTAS SKIRSTYTUVUI

Alyvos bako pritaikymas:
Pilnai sukomplektuotas alyvos bakas su tvirtinimu prie pagrindo, su užpildymo kamščiu su alsuokliu ir filtro tinkleliu, alyvos lygio matuokliu su termometru, išleidimo kamščiu su magnetu ir panardinamuoju filtru su apvedimo vožtuvu, esant 1,5 baro slėgiui, ir keičiamu įdėklu.

Bendra bako talpa:
45 litrai
Filtravimo lygis:
25 μm
Filtravimo vieta:
grįžtamoji linija
Bako matmenys:
ilgis 600 mm; aukštis 450 mm; Plotis 255 mm
Tvirtinimo angų atstumas:
632 mm x 320 mm
Siurbimo sriegis:
išorinis M27x2 (paruoštas žarnai su DKOL veržle)
Grįžtamasis sriegis:
išorinis M27x2 (paruoštas žarnai su DKOL veržle) PAPILDOMAS HIDRAULINĖS SISTEMOS AUŠINIMAS

Aušinimo paskirtis:

Alyvos aušintuvas leidžia skaldytojui dirbti dar ilgiau, nereikalaujant pertraukų hidraulinei sistemai aušinti. Ypač rekomenduojama skaldytojams, kurie veikia pramoniniu režimu įmonėse ir ūkiuose, kur vyksta didelio masto medienos apdorojimas ir reikalingas ilgas ir nepertraukiamas skaldytojo veikimas.

Aušinimo tipas:

ventiliatorius

Aušinimo terpė:

oras

Maitinimo šaltinis:
12 V nuolatinė srovė
Ventiliatoriaus skersmuo:
190 mm

Oro srautas:
1300 m3/h

Aušintuvo matmenys:
plotis 350 mm ; aukštis 240 mm ; Storis 190 mm
Įvesties sriegis:
išorinis M27x2 (paruoštas kabeliui su DKOL veržle)
Išvesties sriegis:
išorinis M27x2 (paruoštas kabeliui su DKOL veržle) SKRIEŽINIS SKALDYMO PEILIS – SPECIALUS SKALDYMO MAŠINAI

Aukštis:
120 mm
Korpuso medžiaga:
plienas
Peilio medžiaga:
aukštos kokybės grūdintas plienas
Danga:
cinkuota TVIRTINIMO DETALĖS IR ŽARNOS

Techniniai duomenys:
Visos hidraulinės jungtys, įsuktos į cilindro, siurblio, bako ir kolektoriaus skyles, yra įtrauktos į siūlomą komplektą (iliustracinė nuotrauka). Dėl laisvės ir įvairių sprendimų projektuojant skaldytuvą negalėjome parinkti hidraulinių žarnų ilgių, kad jie atitiktų visų naudotojų naudojamus dizainus ir sprendimus. Todėl nusprendėme jų neįtraukti į siūlomą komplektą. Rekomenduojame hidraulines žarnas pirkti paskiausiai, kai visi hidrauliniai komponentai iš rinkinio bus sumontuoti ant skaldytuvo rėmo.
