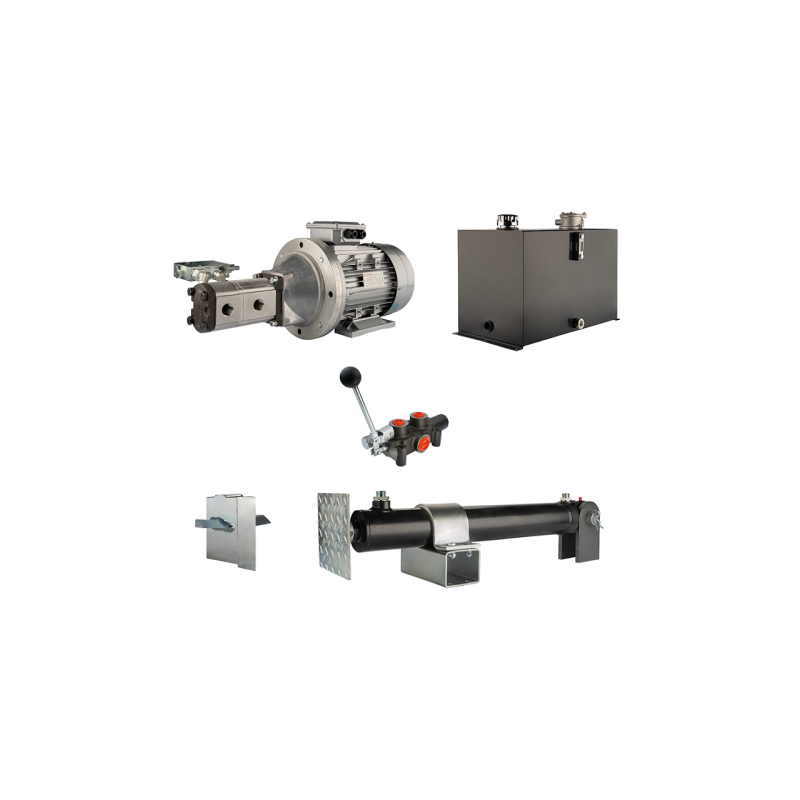

Malkų skaldytuvo hidraulika. Skaldymo galia: 19 tonų. Skaldymo ciklo laikas: 17–20 sekundžių. Pavara, siurblys, variklis, 75 lit

Kodas 1.27.1.190.1720.75.10.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

MALKO SKILTUVO HIDRAULIKA

SKALDYMO GALIA: 19,2 TONOS; SKALDYMO CIKLO LAIKAS: 17–20 SEK.

Simbolis:
1.27.1.190.1720.75.1

Dalies gamintojas:
Hydroleader

Rinkinio pritaikymas:

Elementų rinkinys hidraulinės sistemos surinkimui labai tvirtame ir efektyviame malkų skaldytuve. Rinkinyje esančių elementų hidrauliniai parametrai parinkti malkų skaldymo mašinoms, nuolat veikiančioms sudėtingomis sąlygomis, kuriomis netinka rinkoje siūlomi komerciniai, paruošti malkų skaldymo įrenginiai.

Siūlomo rinkinio skaldymo cilindro galia leidžia skaldyti vidutinio ir didelio dydžio medienos rąstus:

labai minkštas tipas: drebulė, tuopa, gluosnis, eglė, kėnis
minkštas tipas: pušis, liepa, platanas, alksnis, lazdynas, kilnusis kaštonas, kadagys, platanas, maumedis
vidutinio kietumo tipas: beržas, guoba, riešutmedis, juodoji pušis
kietas tipas: ąžuolas, uosis, kriaušė, obelis
labai kietas tipas: bukas, skroblas, bekotis ąžuolas

HIDRAULINIS SKIRSTYTUVAS – SPECIALUS SKALDYKLĖMS

Dalintojas Pritaikymas:

Specialiai sukurta rąstų skaldyklėms. Slankiklis viena kryptimi yra spyruoklinis, o kita – atmušimo skląstis. Skaldymo metu, dėl saugumo priežasčių, skaldiklį reikia laikyti svirtimi, o stūmoklio koto grąžinimas yra ant skląsčio, kuris automatiškai atsitraukia, kai cilindras visiškai įtraukiamas ir grįžta į pradinę padėtį. Šis sprendimas leidžia keisti rąstus ir išvalyti skeltus gabalėlius, kol stūmoklis grįžta. Be to, kai stūmoklio kotas grįžta, skląstis automatiškai atsitraukia, sumažindamas siurblio apkrovą ir neleisdamas įkaisti hidraulinei sistemai. Neutralioje padėtyje alyva laisvai teka per skaldiklį ir teka į grįžtamąjį kanalą į baką. Skaldyklė taip pat turi du stūmoklio koto ištiesimo greičius: stūmoklio kotas greičiau ištiesiamas link rąsto, o pasiekęs jį sulėtėja, padidindamas slėgį. Šis sprendimas pagreitina skaldymo ciklą, padidindamas skaldytuvo efektyvumą ir pašalindamas skaldymo elemento smūgio į kamieną efektą – reiškinį, kuris sukelia daug problemų dirbant su skaldytuvu.

Darbinių sekcijų skaičius:

1

Valdymas:

svirtis su 3 darbinėmis padėtimis ir 1 neutralia padėtimi (3 - 1 - 0 - 2)

1 - stūmoklio koto prailginimas
3 - pagreitintas stūmoklio koto prailginimas
0 - stūmoklio koto stabdymas
2 - stūmoklio koto grąžinimas (užsklanda su atšokiu)

Sriegis tiekimo angoje:

išorinis M22x1.5 (paruoštas trosui su veržle) DKOL)

Sriegis grąžinimas:

išorinis M27x2 (paruoštas trosui su DKOL veržle)

Darbinės dalies sriegis:

išorinis M22x1,5 (paruoštas trosui su DKOL veržle)

HIDRAULINIS CILINDRAS – SPECIALUS SKILDYTUVUI

Cilindro panaudojimas:

Specialus dvigubo veikimo cilindras, pritaikytas medžių kamienams skaldyti malkų skaldyklėse. Įrengtas specialia perforuota skarda, kuri stabilizuoja kamieną padavimo ir malkų skaldymo metu. Įrengtas tvirtinimas ir speciali atrama, leidžianti saugiai ir stabiliai valdyti pavarą.

Pavaros tipas:

dvigubo veikimo

Stūmoklio koto darbinė eiga:

500 mm

Ilgis tuščiosios eigos režimu:

860 mm

Ilgis visiškai ištiesus:

1360 mm

Didžiausia spaudimo jėga skaldant medieną:

19,2 tonos

Vieno pilno ciklo (ištiesimas - skaldymas - grįžimas) trukmė:

17 - 20 sekundės

Maksimalus rekomenduojamas rąsto ilgis:

550 mm

Abiejų išėjimų sriegiai:

išorinis M22x1,5 (paruoštas kabeliams su DKOL veržle)

SIURBLYS IR ELEKTROS VARIKLIS – SPECIALIAI SKILTYTUVUI

Siurblio ir elektros variklio panaudojimas:

Pilna malkų skaldytuvo pavara, kurią sudaro 3 fazių elektros variklis ir 2 sekcijų hidraulinis siurblys, sankaba, varpo jungtis ir varžtai prijungimui prie variklio.

Variklis Tipas:

3 fazių

Maitinimo šaltinis:

400 V (380 V)

Srovė:

14,64 A

Variklio korpuso medžiaga:

aliuminis

Siurblio tipas:

Europinio tipo pavara

Visos pavaros matmenys:

ilgis 770 mm; aukštis 342 mm; Plotis 300 mm

Sriegis įsiurbimo pusėje:

išorinis M27x2 (paruoštas žarnai su DKOL veržle)

Sriegis išleidimo pusėje:

išorinis M22x1,5 (paruoštas žarnai su DKOL veržle)

ALYVOS BAKAS SU FILTRAVIMU – SPECIALIAI SKIRTAS SKIRSTYTUVUI

Alyvos bako pritaikymas:

Pilnas alyvos bakas su tvirtinimu prie pagrindo, su užpildymo kamščiu su ventiliacijos anga ir filtro tinkleliu, alyvos lygio matuokliu su termometru, kriauklės kamščiu su magnetu ir panardinamuoju filtru su apvedimo anga esant 1,5 baro slėgiui ir keičiamu įterpti.

Bendra bako talpa:

75 litrai

Filtravimo lygis:

25 μm

Filtravimo vieta:

grįžtamoji linija

Bako matmenys:

ilgis 600 mm ; aukštis 450 mm ; Plotis 355 mm

Tvirtinimo angų atstumas:

632 mm x 320 mm

Siurbimo sriegis:

išorinis M27x2 (paruoštas kabeliui su DKOL veržle)

Grįžimo sriegis:

išorinis M27x2 (paruoštas kabeliui su DKOL veržle)

Kryžminis skaldymo peilis – specialus skaldymo mašinoms

Aukštis:

120 mm

Korpusas medžiaga:

plienas

Peilio medžiaga:

aukštos kokybės grūdintas plienas

Danga:

cinkuota

JUNGIKLIAI IR ŽARNOS

Techniniai duomenys:

Visos hidraulinės jungtys, įsuktos į cilindro, siurblio, bako ir skirstytuvo skyles, yra įtrauktos į siūlomą komplektą (iliustracinė nuotrauka)
Dėl laisvės ir įvairių sprendimų projektuojant skaldytuvą negalėjome parinkti hidraulinių žarnų ilgio, kad jis atitiktų visų naudotojų naudojamus dizainus ir sprendimus. Todėl nusprendėme jų neįtraukti į siūlomą komplektą. Rekomenduojame hidraulines žarnas pirkti paskiausiai, kai visi komplekte esantys hidrauliniai komponentai bus sumontuoti ant skaldymo rėmo.
