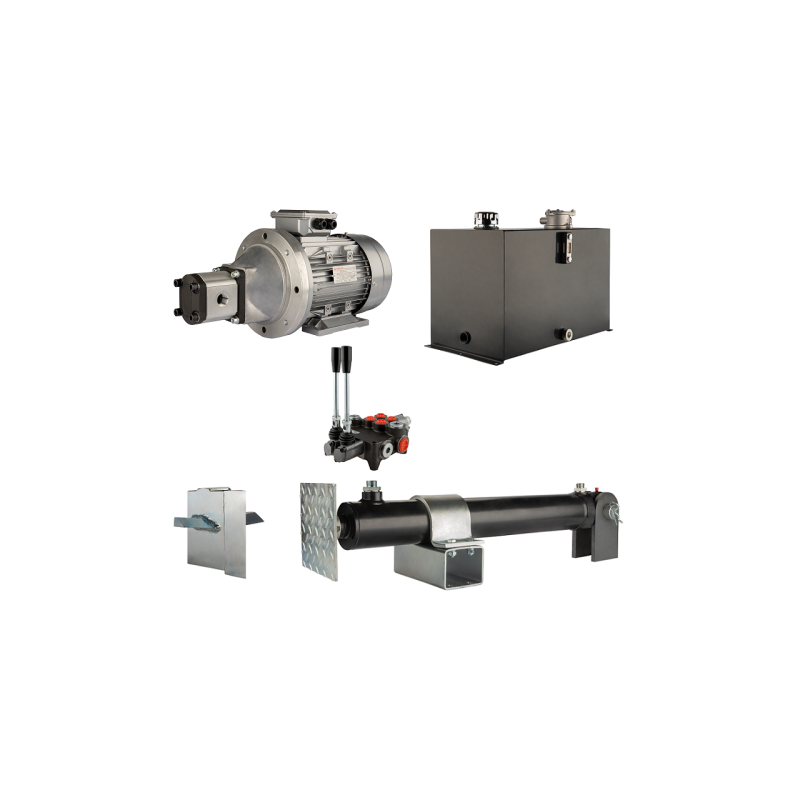

Malkų skaldytuvo hidraulika. Skaldymo galia: 16 tonų. Skaldymo ciklo laikas: 11–14 sekundžių. Pavara, siurblys, variklis, 75 lit

Kodas 1.27.2.160.1114.75.10.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

MALKO SKILTUVO HIDRAULIKA
SKALDYMO GALIA: 16,1 TONOS; SKALDYMO CIKLO LAIKAS: 11–14 SEK.

Simbolis: 1.27.2.160.1114.75.1 Detalės gamintojas: „Hydrolider“ Rinkinio panaudojimas:
Elementų rinkinys, skirtas hidraulinės sistemos surinkimui labai tvirtame ir efektyviame malkų skaldytuve. Rinkinyje esančių elementų hidrauliniai parametrai parinkti malkų skaldyklėms, nuolat veikiančioms sudėtingomis sąlygomis, kurioms netinka rinkoje siūlomi komerciniai, paruošti malkų skaldikliai.

Siūlomo rinkinio skaldymo cilindro galia leidžia skaldyti vidutinio ir didelio dydžio medienos rąstus:
labai minkštas tipas: drebulė, tuopa, gluosnis, eglė, minkšta eglė tipas: pušis, liepa, platanas, alksnis, lazdynas, kilnusis kaštonas, kadagys, platanas, maumedis vidutinio kietumo tipas: beržas, guoba, riešutmedis, juodoji pušis kietas tipas: ąžuolas, uosis, kriaušė, obelis labai kietas tipas: bukas, skroblas, bekotis ąžuolas HIDRAULINIS SKIRSTYTUVAS – SPECIALIAI SKALDYKLĖMS
Pirmoji dalis – skaldymo cilindro valdymas
Specialiai sukurtas malkų skaldyklėms. Slankiklis viena kryptimi yra spyruoklinis, kita kryptimi veikia atmušimo skląstis. Dėl saugumo priežasčių skaldymo metu reikia laikyti svirtį, o stūmoklio koto grąžinimą valdo skląstis, kuris automatiškai atsitraukia, kai cilindras visiškai įtraukiamas ir grįžta į pradinę padėtį. Šis sprendimas leidžia keisti rąstus ir išvalyti kevalus stūmoklio grįžtamosios eigos metu. Be to, stūmoklio kotui grįžus, skląstis automatiškai atsitraukia, sumažindamas siurblio apkrovą ir neleisdamas įkaisti hidraulinei sistemai. Neutralioje padėtyje alyva laisvai teka per skaldiklį ir grįžta į baką. Skaldiklis taip pat turi du stūmoklio koto išstūmimo greičius: stūmoklio kotas greičiau išstumiamas link rąsto, o jį pasiekęs sulėtėja, padidindamas slėgį. Šis sprendimas pagreitina skaldymo ciklą, padidindamas skaldymo efektyvumą ir pašalindamas skaldymo elemento smūgio į rąstą efektą – reiškinį, kuris skaldymo metu sukelia daug problemų.

Antra dalis – papildomo cilindro valdymas
Papildoma dalis leidžia valdyti bet kurį dvigubo veikimo cilindrą. Tai gali būti pavara, valdanti rąstų tiektuvą, arba pavara, skirta kryžminio peilio aukščiui reguliuoti. Hidraulinis peilio aukščio reguliavimas sutrumpina skaldytuvo veikimo laiką ir leidžia greitai reguliuoti peilio aukštį skirtingo skersmens rąstams.
Darbinių sekcijų skaičius:
2
1 valdymo pagrindinė sekcija:
svirtis su 3 darbo pozicijomis ir 1 neutralia padėtimi (3 - 1 - 0 - 2)
1 - stūmoklio koto prailginimas 3 - pagreitintas stūmoklio koto prailginimas 0 - stūmoklio koto stabdiklis 2 - stūmoklio koto grąžinimas (užraktas su atšokiu) 2 valdymo papildoma sekcija:
svirtis su 2 darbo pozicijomis ir 1 neutralia padėtimi (1 - 0 - 2)
1 - stūmoklio koto prailginimas 0 - stūmoklio koto stabdiklis 2 - stūmoklio koto grąžinimas Tiekimo sriegis:
išorinis M22x1,5 (paruoštas kabeliui su DKOL veržle)
Grįžimo sriegis:
išorinis M27x2 (paruoštas kabeliui su DKOL veržle)
Darbinės sekcijos sriegis:
išorinis M22x1,5 (paruoštas (kabeliui su DKOL veržle)
HIDRAULINIS CILINDRAS – SPECIALUS SKILTYTUVAS
Cilindro pritaikymas:
Specialus dvigubo veikimo cilindras, pritaikytas medžių kamienams skaldyti malkų skaldyklėse. Aprūpintas specialia perforuota skarda, kuri stabilizuoja medžio kamieną padavimo ir skaldymo metu. Įrengtas tvirtinimas ir speciali atrama, leidžianti saugiai ir stabiliai valdyti cilindrą.

Cilindro tipas:
dvigubo veikimo
Stūmoklio koto darbinė eiga:
500 mm
Ilgis tuščiosios eigos režimu:
860 mm
Ilgis po maksimalaus ištiesimo:
1360 mm
Maksimali slėgio jėga skaldant malkas:
16,1 tonos
Vieno pilno ciklo laikas (ištiesimas - skaldymas - grįžimas):
11 - 14 sekundžių
Maksimalus rekomenduojamas rąsto ilgis:
550 mm
Abiejų išėjimų sriegiai:
išorinis M22x1,5 (paruoštas kabeliams su DKOL veržle)
SIURBLYS IR ELEKTROS VARIKLIS - SPECIALIAI SKILTYTUVUI
Siurblio pritaikymas ir elektros variklis:
Pilna malkų skaldymo pavara, kurią sudaro 3 fazių elektros variklis ir 1 sekcijos hidraulinis siurblys, sankaba, varpo jungtis ir varžtai prijungimui prie variklio.

Variklio tipas:
3 fazių

Maitinimo šaltinis:
400 V (380 V)
Srovė:
20,88 A
Variklio korpuso medžiaga:
aliuminis
Siurblio tipas:
Europinio tipo pavara
Visos pavaros matmenys:
ilgis 690 mm ; aukštis 342 mm ; Plotis 300 mm
Siurbimo sriegis:
išorinis M27x2 (paruoštas žarnai su DKOL veržle)
Išleidimo sriegis:
išorinis M22x1,5 (paruoštas žarnai su DKOL veržle) ALYVOS BAKAS SU FILTRAVIMU – SPECIALIAI SKIRTAS SKIRSTYTUVUI

Alyvos bako pritaikymas:

Pilnas alyvos bakas su pagrindo tvirtinimu, aprūpintas užpildymo kamščiu su ventiliacijos anga ir filtro tinkleliu, alyvos lygio matuokliu su termometru, išleidimo kamščiu su magnetu ir panardinamuoju filtru su apvedimo vožtuvu esant 1,5 baro slėgiui ir keičiama kasete.

Bendra bako talpa:
75 litrai
Filtravimo lygis:
25 μm
Filtravimo taškas:
grįžtamoji linija
Bako matmenys:
ilgis 600 mm; aukštis 450 mm; Plotis 355 mm
Tvirtinimo angų atstumas:
632 mm x 320 mm
Siurbimo sriegis:
išorinis M27x2 (paruoštas kabeliui su DKOL veržle)
Grįžimo sriegis:
išorinis M27x2 (paruoštas kabeliui su DKOL veržle) SKRIEŽINIS SKALDYMO PEILIS - SPECIALUS SKALDYMO MAŠINAI

Aukštis:
120 mm
Korpuso medžiaga:
plienas
Peilio medžiaga:
aukštos kokybės grūdintas plienas
Danga:
cinkuota TVIRTINIMO DETALĖS IR TROSAI

Techniniai duomenys:
Visos hidraulinės jungtys įsuktos į cilindro, siurblio, bako ir skirstytuvo skyles, yra siūlome komplekte (iliustracinė nuotrauka). Dėl skaldytuvo konstrukcijos lankstumo ir sprendimų įvairovės negalėjome parinkti hidraulinių žarnų ilgių, kurie tiktų visų naudotojų naudojamiems dizainams ir sprendimams. Todėl nusprendėme jų neįtraukti į siūlomą rinkinį. Rekomenduojame hidraulines žarnas įsigyti paskiausiai, kai visi rinkinyje esantys hidrauliniai komponentai bus sumontuoti ant skaldytuvo rėmo.

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.27.2.160.1114.75.10.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.27.2.160.1114.75.1

Specifinė nuoroda

MPN: 1.27.2.160.1114.75.1
