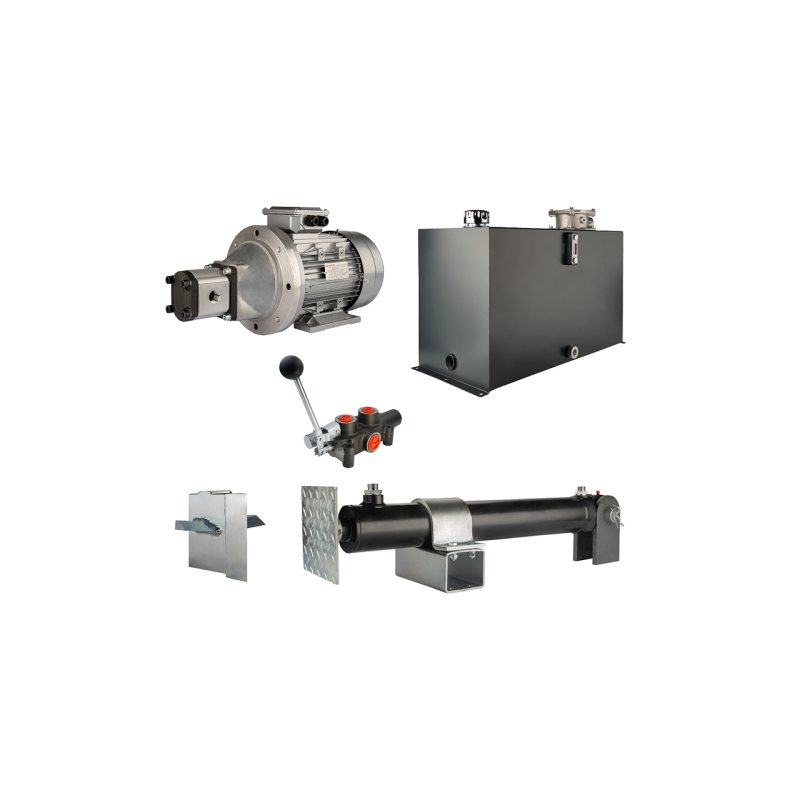

MALKO SKILTUVO HIDRAULIKA

SKALDYMO GALIA: 16,1 TONOS; SKALDYMO CIKLO LAIKAS: 11–14 SEK.

Simbolis:
1.27.1.160.1114.99.1

Detalės gamintojas:
Hydrolider

Rinkinio panaudojimas:

Elementų rinkinys, skirtas hidraulinės sistemos surinkimui labai tvirtame ir efektyviame malkų skaldytuve. Rinkinyje esančių elementų hidrauliniai parametrai parinkti malkų skaldyklėms, nuolat veikiančioms sudėtingomis sąlygomis, kurioms netinka rinkoje siūlomi komerciniai, paruošti malkų skaldyklės.

Siūlomo rinkinio skaldymo cilindro galia leidžia skaldyti vidutinio ir didelio dydžio medienos rąstus:

labai minkšto tipo: drebulės, tuopos, gluosnio, eglės, kėnių
minkšto tipo: pušies, liepos, platano, alksnio, lazdyno, kaštono, kadagio, platano, maumedžio
vidutinio kietumo tipo: beržo, guobos, riešutmedžio, juodosios pušies
kieto tipo: paprastojo ąžuolo, uosio, kriaušės, obels
labai kieto tipo: buko, skroblo, bekočio ąžuolo

HIDRAULINIS SKIRSTYTUVAS – SPECIALIAI SKILTYKLĖMS

Skaldymo įrenginio naudojimas:

Specialiai sukurtas malkų skaldyklams. Slankiklis viena kryptimi yra spyruoklinis, kita – su atatrankos skląsčiu. Dėl saugumo priežasčių skaldymo metu skirstytuvą reikia laikyti svirtimi, o stūmoklio koto grąžinimą valdo skląstis, kuris automatiškai atsitraukia, kai cilindras visiškai susitraukia ir grįžta į pradinę padėtį. Šis sprendimas leidžia keisti rąstus ir išvalyti kevalus, kol stūmoklis grįžta. Be to, stūmoklio kotui grįžtant, skląstis automatiškai atsitraukia, sumažindamas siurblio apkrovą ir neleisdamas įkaisti hidraulinei sistemai. Neutralioje padėtyje alyva laisvai teka per skirstytuvą ir grįžta į baką. Skirstytuvas taip pat turi du stūmoklio koto išstūmimo greičius: stūmoklio kotas greičiau ištiesia kelią link rąsto, o pasiekęs jį – sulėtina, padidindamas slėgį. Šis sprendimas pagreitina skaldymo ciklą, padidindamas skaldytuvo efektyvumą ir pašalindamas skaldymo elemento atsitrenkimo į kamieną efektą – reiškinį, kuris sukelia daug problemų dirbant su skaldytuvu.

Darbinių sekcijų skaičius:

1

Valdymas:

svirtis su 3 darbo pozicijomis ir 1 neutralia padėtimi (3 - 1 - 0 - 2)

1 - stūmoklio koto prailginimas
3 - pagreitintas stūmoklio koto prailginimas
0 - stūmoklio koto sustabdymas
2 - stūmoklio koto grąžinimas (užsklanda su atšokiu)

Padavimo sriegis:

išorinis M22x1,5 (paruoštas trosui su DKOL veržle)

Grąžinimo sriegis:

išorinis M27x2 (paruoštas trosui su DKOL veržle)

Darbinės sekcijos sriegiai:

išorinis M22x1,5 (paruoštas trosui su DKOL veržle) DKOL)

HIDRAULINIS CILINDRAS - SPECIALUS SKILTUVAS

Cilindro paskirtis:

Specialus dvigubo veikimo cilindras, skirtas rąstams skaldyti rąstų skaldymo mašinomis. Įrengtas specialia perforuota plokšte, kuri stabilizuoja rąstą padavimo ir skaldymo metu. Įrengtas tvirtinimas ir speciali atrama, leidžianti užtikrinti saugų ir stabilų cilindro veikimą.

Cilindro tipas:

dvigubo veikimo

Stūmoklio koto darbinis eigos ilgis:

500 mm

Ilgis tuščiosios eigos režimu:

860 mm

Ilgis visiškai ištiesus:

1360 mm

Maksimali slėgio jėga skaldant malkas:

16,1 tonos

Vieno pilno ciklo laikas (ištiesimas - skaldymas - grįžimas):

11 - 14 sekundžių

Maksimalus rekomenduojamas rąsto ilgis:

550 mm

Sriegiai abiejose išvestyse:

išorinis M22x1,5 (paruoštas kabeliams su DKOL veržle)

SIURBLYS IR ELEKTROS VARIKLIS - SPECIALIAI SKILTYTUVUI

Siurblio ir elektros variklio pritaikymas:

Pilna malkų skaldymo pavara, įskaitant 3 fazių elektros variklį ir 1 sekcijos hidraulinis siurblys, sankaba, varpo jungtis ir varžtai prijungimui prie variklio.

Variklio tipas:

3 fazių

Maitinimo šaltinis:

400 V (380 V)

Srovė:

20,88 A

Variklio korpuso medžiaga:

aliuminis

Siurblio tipas:

Europinio tipo krumpliaratinis siurblys

Visos pavaros matmenys:

ilgis 690 mm ; aukštis 342 mm ; Plotis 300 mm

Siurbimo sriegis:

išorinis M27x2 (paruoštas žarnai su DKOL veržle)

Išleidimo sriegis:

išorinis M22x1,5 (paruoštas žarnai su DKOL veržle)

ALYVOS BAKAS SU FILTRAVIMU – SPECIALIAI SKIRTAS SKIRSTYTUVUI

Alyvos bako pritaikymas:

Pilnai sukomplektuotas alyvos bakas su tvirtinimu prie pagrindo, su užpildymo kamščiu su ventiliacijos anga ir filtro tinkleliu, alyvos lygio matuokliu su termometru, išleidimo kamščiu su magnetu ir panardinamuoju filtru su apvedimo vožtuvu esant 1,5 baro slėgiui bei keičiama kasete.

Bendra bako talpa:

100 litrų

Filtravimo lygis:

25 μm

Filtravimo taškas:

grįžimo linija

Bako matmenys:

ilgis 700 mm; aukštis 450 mm; Plotis 355 mm

Tvirtinimo angų atstumas:

732 mm x 320 mm

Siurbimo sriegis:

išorinis M27x2 (paruoštas žarnai su DKOL veržle)

Grįžtamasis sriegis:

išorinis M27x2 (paruoštas žarnai su DKOL veržle)

SKRIEŠTINIS SKALDYMO PEILIS – SPECIALUS SKALDYMO MAŠINAI

Aukštis:

120 mm

Korpuso medžiaga:

plienas

Peilių medžiaga:

aukštos kokybės grūdintas plienas

Danga:

cinkuota

TVIRTINIMO DETALĖS IR ŽARNOS

Techniniai duomenys:

Visos hidraulinės jungtys įsukamos į cilindro, siurblio, bako ir skirstytuvo skyles, jos yra siūlome komplekte (iliustracinė nuotrauka). Dėl skaldytuvo konstrukcijos lankstumo ir sprendimų įvairovės negalėjome parinkti hidraulinių žarnų ilgių, kad jie atitiktų visų naudotojų naudojamus dizainus ir sprendimus. Todėl nusprendėme jų neįtraukti į siūlomą rinkinį. Rekomenduojame hidraulines žarnas įsigyti paskiausiai, kai visi rinkinyje esantys hidrauliniai komponentai bus sumontuoti ant skaldytuvo rėmo.
