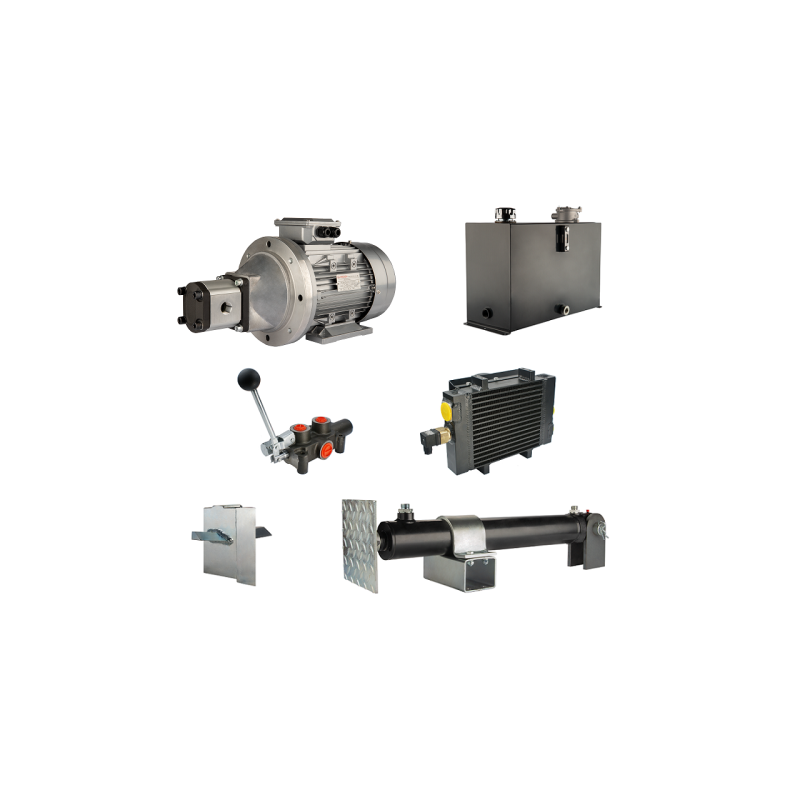

Malkų skaldytuvo hidraulika: skaldymo galia: 12 tonų, skaldymo ciklo laikas: 9–12 sekundžių. Pavara, siurblys, variklis, 45 litr

Kodas 1.27.1.120.0912.45.20.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

MALKO SKILTUVO HIDRAULIKA

ĮRENGTA SU ALYVOS AUŠINIMO SISTEMA

SKALDYMO GALIA: 12,3 TONOS; SKALDYMO CIKLO LAIKAS: 9–12 SEK.

Simbolis:
1.27.1.120.0912.45.2

Detalės gamintojas:
Hydrolider

Rinkinio pritaikymas:

Elementų rinkinys hidraulinės sistemos surinkimui labai tvirtame ir efektyviame malkų skaldytuve. Rinkinyje esančių komponentų hidrauliniai parametrai parinkti malkų skaldyklėms, nuolat veikiančioms atšiauriomis sąlygomis, kurioms netinka rinkoje siūlomi komerciniai, paruošti malkų skaldikliai.

Siūlomo rinkinio skaldymo cilindro galia leidžia skaldyti vidutinio ir didelio dydžio medienos rąstus:

labai minkšto tipo: drebulės, tuopos, gluosnio, eglės, kėnių
minkšto tipo: pušies, liepos, platano, alksnio, lazdyno, kilnaus kaštono, kadagio, platano, maumedžio
vidutinio kietumo tipo: beržo, guobos, riešutmedžio, juodosios pušies
kieto tipo: paprastojo ąžuolo, uosio, kriaušės, obels

HIDRAULINIS SKIRSTYTUVAS – SPECIALIAI SKILTYTUVUI

Skaldymo mašinos naudojimas:

Sukurtas specialiai malkų skaldyklėms. Slankiklis viena kryptimi yra spyruoklinis, o kita – spyruoklinis skląstis. Skaldymo metu, saugumo sumetimais, skirstytuvą reikia laikyti svirtį, o stūmoklio koto grąžinimą valdo skląstis, kuris automatiškai atsitraukia, kai cilindras visiškai susitraukia ir grįžta į pradinę padėtį. Šis sprendimas leidžia keisti rąstus ir išvalyti kiautus, kol stūmoklis grįžta. Be to, stūmoklio kotui grįžtant, skląstis automatiškai atsitraukia, sumažindamas siurblio apkrovą ir apsaugodamas hidraulinę sistemą nuo perkaitimo. Neutralioje padėtyje alyva laisvai teka per skirstytuvą ir patenka į grįžtamąjį kanalą į baką. Skirstytuvas taip pat turi du stūmoklio koto išstūmimo greičius: stūmoklio kotas greičiau išstumiamas link rąsto, o jį pasiekęs sulėtėja, padidindamas slėgį. Šis sprendimas pagreitina skaldymo ciklą, padidindamas skaldytuvo efektyvumą ir pašalindamas skaldymo elemento smūgio į kamieną efektą – reiškinį, kuris sukelia daug problemų dirbant su skaldytuvu.

Darbinių sekcijų skaičius:

1

Valdymas:

svirtis su 3 darbinėmis ir 1 neutralia padėtimi (3 - 1 - 0 - 2)

1 - stūmoklio koto prailginimas
3 - pagreitintas stūmoklio koto prailginimas
0 - stūmoklio koto stabdymas
2 - stūmoklio koto grąžinimas (užsklanda su atšokiu)

Padavimo sriegis:

išorinis M22x1,5 (paruoštas trosui su DKOL veržle)

Grąžinimo sriegis:

išorinis M27x2 (paruoštas trosui su DKOL veržle)

Darbinės sekcijos sriegiai:

išorinis M22x1,5 (paruoštas trosui su DKOL veržle) DKOL)

HIDRAULINIS CILINDRAS - SPECIALUS SKALDYKLĖS

Cilindro panaudojimas:

Specialus dvigubo veikimo cilindras, pritaikytas rąstams skaldyti rąstų skaldymo mašinose. Įrengtas specialia perforuota plokšte, kuri stabilizuoja rąstą padavimo ir skaldymo metu. Įrengtas tvirtinimas ir speciali atrama, leidžianti saugiai ir stabiliai valdyti cilindrą.

Cilindro tipas:

dvigubo veikimo

Stūmoklio koto darbinė eiga:

500 mm

Ilgis tuščiosios eigos režimu:

805 mm

Ilgis po maksimalaus ištiesimo:

1305 mm

Maksimali spaudimo jėga skaldant malkas:

12,3 tonos

Vieno pilno ciklo trukmė (ištiesimas - skaldymas - grįžimas):

9 - 12 sekundžių

Maksimalus rekomenduojamas rąsto ilgis:

550 mm

Abiejų išėjimų sriegiai:

išorinis M22x1,5 (paruoštas kabeliams su DKOL veržle)

SIURBLYS IR ELEKTROS VARIKLIS - SPECIALIAI SKILTYTUVUI

Siurblio ir elektros variklio pritaikymas:

Pilna malkų skaldymo pavara, įskaitant 3 fazių elektros variklį ir 1 sekcijos hidraulinis siurblys, sankaba, varpo jungtis ir varžtai prijungimui prie variklio.

Variklio tipas:

3 fazių

Maitinimo šaltinis:

400 V (380 V)

Srovė:

20,88 A

Variklio korpuso medžiaga:

aliuminis

Siurblio tipas:

Europinio tipo krumpliaratinis siurblys

Visos pavaros matmenys:

ilgis 680 mm; aukštis 342 mm; Plotis 300 mm

Siurbimo sriegis:

išorinis M27x2 (paruoštas žarnai su DKOL veržle)

Išstūmimo sriegis:

išorinis M22x1,5 (paruoštas žarnai su DKOL veržle)

ALYVOS BAKAS SU FILTRAVIMU – SPECIALIAI SKIRTAS SKIRSTYTUVUI

Alyvos bako pritaikymas:

Pilnas alyvos bakas su pagrindo tvirtinimu, su užpildymo kamščiu su ventiliacijos anga ir filtro tinkleliu, alyvos lygio matuokliu su termometru, išleidimo kamščiu su magnetu ir panardinamuoju filtru su apvedimo vožtuvu esant 1,5 baro slėgiui bei keičiama kasete.

Bendra bako talpa:

45 litrai

Filtravimo lygis:

25 μm

Filtravimo taškas:

grįžimo linija

Bako matmenys:

ilgis 600 mm; aukštis 450 mm; Plotis 255 mm

Tvirtinimo angų atstumas:

632 mm x 220 mm

Siurbimo sriegis:

išorinis M27x2 (paruoštas žarnai su DKOL veržle)

Grįžtamasis sriegis:

išorinis M27x2 (paruoštas žarnai su DKOL veržle)

PAPILDOMAS HIDRAULINĖS SISTEMOS AUŠINIMAS

Aušinimo taikymas:

Alyvos aušintuvas leidžia skaldytuvui veikti dar ilgiau, nereikalaujant pertraukų hidraulinei sistemai aušinti. Ypač rekomenduojama skaldytuvams, kurie veikia pramoniniu režimu įmonėse ir ūkiuose, kur vyksta didelio masto medienos apdorojimas ir reikalingas ilgas ir nepertraukiamas skaldytuvo veikimas.

Aušinimo tipas:

ventiliatorius

Aušinimo terpė:

oras

Maitinimo šaltinis:

12V DC

Ventiliatoriaus skersmuo:

190 mm

Oro srautas:

1300 m3/h

Aušintuvo matmenys:

plotis 350 mm; aukštis 240 mm; Storis 190 mm

Įvesties sriegis:

išorinis M27x2 (paruoštas kabeliui su DKOL veržle)

Išvesties sriegis:

išorinis M27x2 (paruoštas kabeliui su DKOL veržle)

Kryžminis skaldymo peilis – specialios paskirties skaldymo mašinoms

Aukštis:

120 mm

Korpuso medžiaga:

plienas

Peilio medžiaga:

aukštos kokybės grūdintas plienas

Dangos tipas:

cinkuotas

JUNGIKLIAI IR LAIDAI

Techniniai duomenys:

Visos hidraulinės jungtys, įsuktos į cilindro, siurblio, bako ir skirstytuvo skyles, yra įtrauktos į siūlomą komplektą (iliustracinė nuotrauka)
Z Dėl skaldymo mašinos konstrukcijos lankstumo ir sprendimų įvairovės negalėjome parinkti hidraulinių žarnų ilgių, kad jie atitiktų visų naudotojų naudojamus dizainus ir sprendimus. Todėl nusprendėme jų neįtraukti į rinkinį. Rekomenduojame hidraulines žarnas pirkti paskiausiai, kai visi komplekte esantys hidrauliniai komponentai bus sumontuoti ant skaldymo rėmo.
