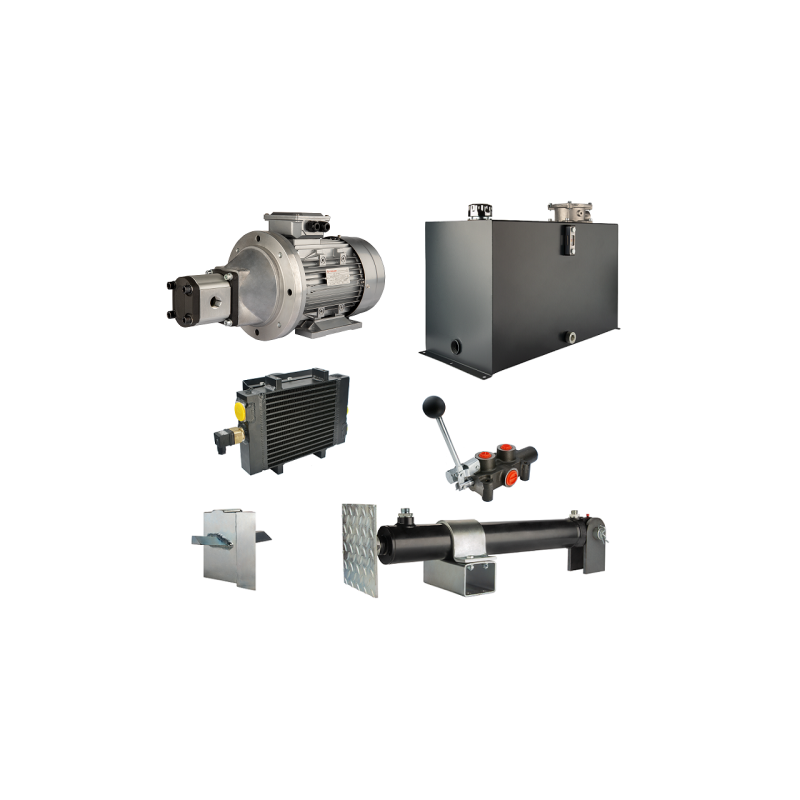

Malkų skaldytuvo hidraulika: skaldymo galia: 12 tonų, skaldymo ciklo laikas: 9–12 sekundžių. Pavara, siurblys, variklis, 100 lit

1.27.1.120.0912.99.20.151
Hydrolider
1 994,32 €
Su mokesčiais
pristatymas per 5-9 darbo dienas
Kiekis

Aprašymas
MALKO SKILTUVO HIDRAULIKA

ĮRENGTA SU ALYVOS AUŠINIMO SISTEMA

SKALDYMO GALIA: 12,3 TONOS; SKALDYMO CIKLO LAIKAS: 9–12 SEK.


Simbolis:
1.27.1.120.0912.99.2

Dalies gamintojas:
Hydroleader

Rinkinio panaudojimas:

Elementų rinkinys hidraulinės sistemos surinkimui labai tvirtame ir efektyviame malkų skaldytuve. Rinkinyje esančių elementų hidrauliniai parametrai parinkti malkų skaldymo mašinoms, nuolat veikiančioms sudėtingomis sąlygomis, kuriomis netinka rinkoje siūlomi komerciniai, paruošti malkų skaldymo mašinėlės.

Siūlomo rinkinio skaldymo cilindro galia leidžia skaldyti vidutinio ir didelio dydžio medienos rąstus:

labai minkšto tipo: drebulės, tuopos, gluosnio, eglės, kėnių;
minkšto tipo: pušies, liepos, platano, alksnio, lazdyno, kilnaus kaštono, kadagio, platano, maumedžio;
vidutinio kietumo tipo: beržo, guobos, riešutmedžio, juodosios pušies;
kieto tipo: paprastojo ąžuolo, uosio, kriaušės, obels;


HIDRAULINIS SKIRSTYTUVAS – SPECIALIAI SKILTYMO MAŠINOMS;

Skirstytuvo paskirtis:

Sukurtas specialiai malkų skaldymo mašinoms. Spyruoklė viena kryptimi valdo slankiklį, o kita – atšokio skląstis. Skaldymo metu, dėl saugumo priežasčių, skaldiklį reikia laikyti svirtimi, o stūmoklio koto grąžinimą valdo skląstis, kuris automatiškai atsitraukia, kai cilindras visiškai įtraukiamas ir grįžta į pradinę padėtį. Šis sprendimas leidžia keisti rąstus ir išvalyti skeltus rąstus, kol stūmoklis grįžta. Be to, stūmoklio kotui grįžtant, skląstis automatiškai atsitraukia, sumažindamas siurblio apkrovą ir neleisdamas įkaisti hidraulinei sistemai. Neutralioje padėtyje alyva laisvai teka per skaldiklį ir teka į grįžtamąjį kanalą į baką. Skaldiklis taip pat turi du stūmoklio koto ištiesimo greičius: stūmoklio kotas greičiau ištiesiamas link rąsto, o pasiekęs jį sulėtėja, padidindamas slėgį. Šis sprendimas pagreitina skaldymo ciklą, padidindamas skaldytuvo efektyvumą ir pašalindamas skaldymo elemento smūgio į kamieną efektą – reiškinį, kuris sukelia daug problemų dirbant su skaldytuvu.

Darbinių sekcijų skaičius:

1


Valdymas:

svirtis su 3 darbinėmis padėtimis ir 1 neutralia padėtimi (3 - 1 - 0 - 2)

1 - stūmoklio koto prailginimas
3 - pagreitintas stūmoklio koto prailginimas
0 - stūmoklio koto stabdymas
2 - stūmoklio koto grąžinimas (užsklanda su atšokiu)


Sriegis tiekimo angoje:

išorinis M22x1.5 (paruoštas trosui su veržle) DKOL)

Sriegis grąžinimas:

išorinis M27x2 (paruoštas trosui su DKOL veržle)


Darbinės dalies sriegis:

išorinis M22x1,5 (paruoštas trosui su DKOL veržle)

HIDRAULINIS CILINDRAS – SPECIALUS SKILDYTUVUI

Cilindro panaudojimas:

Specialus dvigubo veikimo cilindras, pritaikytas medžių kamienams skaldyti malkų skaldyklėse. Įrengtas specialia perforuota skarda, kuri stabilizuoja kamieną padavimo ir malkų skaldymo metu. Įrengtas tvirtinimas ir speciali atrama, leidžianti saugiai ir stabiliai valdyti pavarą.

Pavaros tipas:

dvigubo veikimo

Stūmoklio koto darbinė eiga:

500 mm

Ilgis tuščiosios eigos režimu:

805 mm


Ilgis po maksimalaus ištiesimo:

1305 mm

Didžiausia spaudimo jėga skaldant medieną:

12,3 tonos


Vieno pilno ciklo (ištiesimas - skaldymas - grįžimas) trukmė:

9 - 12 sekundės


Maksimalus rekomenduojamas rąsto ilgis:

550 mm

Abiejų išėjimų sriegiai:

išorinis M22x1,5 (paruoštas kabeliams su DKOL veržle)

SIURBLYS IR ELEKTROS VARIKLIS – SPECIALIAI SKILTYTUVUI

Siurblio ir elektros variklio pritaikymas:

Pilna malkų skaldytuvo pavara, kurią sudaro 3 fazių elektros variklis ir 1 sekcijos hidraulinis siurblys, sankaba, varpo jungtis ir jungiamieji varžtai su varikliu.


Variklio tipas:

3 fazių

Maitinimas Maitinimas:

400 V (380 V)

Srovė:

20,88 A

Variklio korpuso medžiaga:

aliuminis

Siurblio tipas:

Europinio tipo pavara


Visos pavaros matmenys:

ilgis 680 mm; aukštis 342 mm; Plotis 300 mm

Sriegis įsiurbimo pusėje:

išorinis M27x2 (paruoštas žarnai su DKOL veržle)

Sriegis išleidimo pusėje:

išorinis M22x1,5 (paruoštas žarnai su DKOL veržle)

ALYVOS BAKAS SU FILTRAVIMU – SPECIALIAI SKIRTAS SKIRSTYTUVUI

Alyvos bako pritaikymas:

Pilnas alyvos bakas su tvirtinimu prie pagrindo, su užpildymo kamščiu su ventiliacijos anga ir filtro tinkleliu, alyvos lygio matuokliu su termometru, kriauklės kamščiu su magnetu ir panardinamuoju filtru su apvedimo anga esant 1,5 baro slėgiui ir keičiamu įterpti.

Bendra bako talpa:

100 litrų

Filtravimo lygis:

25 μm

Filtravimo vieta:

grįžtamoji linija

Bako matmenys:

ilgis 700 mm ; aukštis 450 mm ; Plotis 355 mm

Tvirtinimo angų atstumas:

732 mm x 320 mm

Siurbimo sriegis:

išorinis M27x2 (paruoštas žarnai su DKOL veržle)

Grįžtamasis sriegis:

išorinis M27x2 (paruoštas žarnai su DKOL veržle)

PAPILDOMAS HIDRAULINĖS SISTEMOS AUŠINIMAS


Aušinimo taikymas:

Alyvos aušintuvas leidžia dar ilgiau dirbti su skaldytuvu, nereikalaujant pertraukų hidraulinei sistemai aušinti. Ypač rekomenduojama skaldytuvams, kurie veikia pramoniniu režimu įmonėse ir ūkiuose, kur vyksta didelio masto medienos apdorojimas ir reikalingas ilgas ir nepertraukiamas skaldytuvo veikimas.

Aušinimo tipas:

ventiliatorius


Aušinimo terpė:

oras


Maitinimo šaltinis:

12 V nuolatinė srovė

Ventiliatoriaus skersmuo:

190 mm


Oro srautas:

1300 m3/h

Radiatoriaus matmenys:

plotis 350 mm; aukštis 240 mm; Storis 190 mm

Įvesties sriegis:

išorinis M27x2 (paruoštas kabeliui su DKOL veržle)

Išvesties sriegis:

išorinis M27x2 (paruoštas kabeliui su DKOL veržle)

Kryžminis skaldymo peilis – specialus skaldymo peiliams

Aukštis:

120 mm

Korpuso medžiaga:

plienas

Peilių medžiaga:

aukštos kokybės grūdintas Plienas


Danga:

cinkuota

JUNGIKLIAI IR ŽARNOS

Techniniai duomenys:

Visos hidraulinės jungtys, įsuktos į cilindro, siurblio, bako ir skirstytuvo skyles, yra įtrauktos į siūlomą komplektą (iliustracinė nuotrauka)
Dėl malkų skaldyklės konstrukcijos laisvės ir įvairių sprendimų negalėjome parinkti hidraulinių žarnų ilgių, kad jie atitiktų visų naudotojų naudojamus dizainus ir sprendimus. Todėl nusprendėme jų neįtraukti į siūlomą komplektą. Rekomenduojame hidraulines žarnas įsigyti paskiausiai, kai visi hidrauliniai komponentai iš rinkinio bus sumontuoti ant skaldyklės rėmo.

Prekė detaliau
Hydrolider
1.27.1.120.0912.99.20.151

Charakteristikos

Gamintojas
Hydrolider
Gamintojo detalės kodas
1.27.1.120.0912.99.2

Specifinė nuoroda

MPN
1.27.1.120.0912.99.2
