Malkų skaldytuvo hidraulika. Skaldymo galia: 10 tonų. Skaldymo ciklo laikas: 18–21 sekundė. Pavara, siurblys, variklis, 75 litrų

Kodas 1.27.2.100.1821.75.20.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

MALKO SKILTUVO HIDRAULIKA
ĮRENGTA SU ALYVOS AUŠINIMO SISTEMA
SKALDYMO GALIA: 9,7 TONOS; SKALDYMO CIKLO LAIKAS: 18–21 SEK.

Simbolis: 1.27.2.100.1821.75.2 Detalės gamintojas: „Hydrolider“ Rinkinio naudojimas:

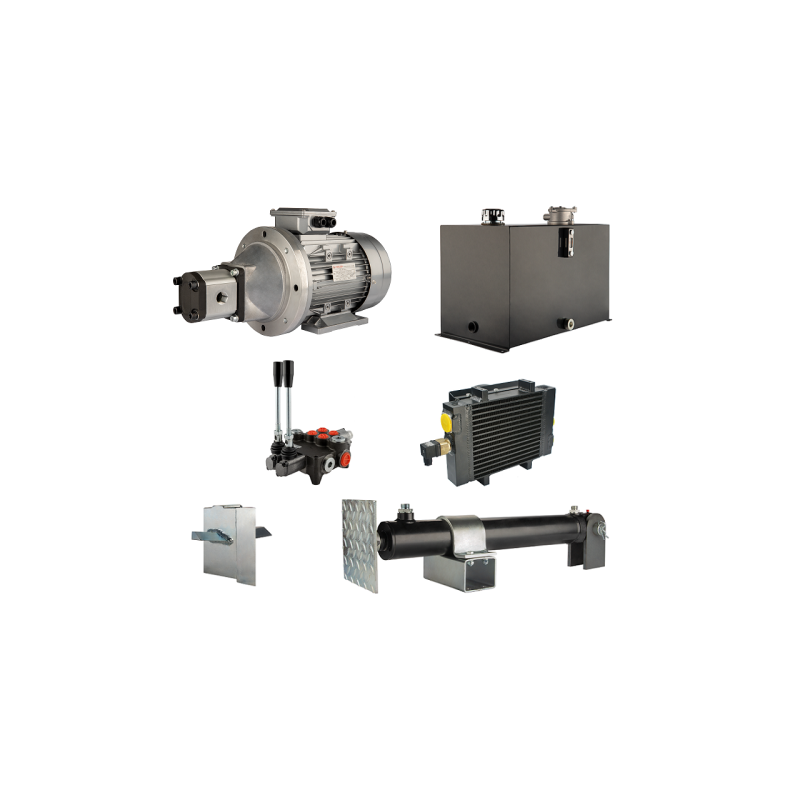

Elementų rinkinys hidraulinės sistemos surinkimui labai tvirtame ir efektyviame malkų skaldytuve. Rinkinyje esančių komponentų hidrauliniai parametrai parinkti malkų skaldyklėms, nuolat veikiančioms atšiauriomis sąlygomis, kurioms netinka rinkoje siūlomi komerciniai, paruošti malkų skaldyklės.

Siūlomo rinkinio skaldymo pavaros galia leidžia skaldyti vidutinio ir didelio dydžio medienos rąstus:
labai minkšto tipo: drebulės, tuopos, gluosnio, eglės, minkštosios eglės tipo: pušies, liepos, platano, alksnio, lazdyno, kilnaus kaštono, kadagio, platano, maumedžio vidutinio kietumo tipo: beržo, guobos, riešutmedžio, juodosios pušies kieto tipo: paprastojo ąžuolo, uosio, kriaušės, obels HIDRAULINIS SKIRSTYTUVAS – SPECIALIAI SKILTYTUVUI
Pirmoji dalis – skaldymo pavaros valdymas
Sukurtas specialiai malkų skaldyklėms. Slankiklis viena kryptimi yra spyruoklinis, o kita – turi spyruoklinį skląstį. Skaldymo metu, saugumo sumetimais, skirstytuvą reikia laikyti svirtį, o stūmoklio koto grąžinimą valdo skląstis, kuris automatiškai atsitraukia, kai cilindras visiškai susitraukia ir grįžta į pradinę padėtį. Šis sprendimas leidžia keisti rąstus ir išvalyti kiautus stūmoklio grįžtamosios eigos metu. Be to, stūmoklio kotui grįžus, skląstis automatiškai atsitraukia, sumažindamas siurblio apkrovą ir neleisdamas hidraulinei sistemai įkaisti. Neutralioje padėtyje alyva laisvai teka per skirstytuvą ir grįžta į baką. Skirstytuvas taip pat turi du stūmoklio koto išstūmimo greičius: stūmoklio kotas greičiau išstumiamas link rąsto, o jį pasiekęs sulėtėja, padidindamas slėgį. Šis sprendimas pagreitina skaldymo ciklą, padidindamas skaldymo įrenginio efektyvumą ir pašalindamas skaldymo elemento smūgio į rąstą efektą – reiškinį, kuris skaldymo metu sukelia daug problemų.

Antroji dalis – papildomo cilindro valdymas
Papildoma dalis, leidžianti valdyti bet kurį dvigubo veikimo cilindrą. Tai gali būti pavara, valdanti rąstų tiektuvą, arba pavara, skirta kryžminio peilio aukščiui reguliuoti. Hidraulinis peilio aukščio reguliavimas sutrumpina skaldytuvo veikimo laiką ir leidžia greitai reguliuoti peilio aukštį skirtingo skersmens rąstams.
Darbinių sekcijų skaičius:
2
1 valdymo pagrindinė sekcija:
svirtis su 3 darbo pozicijomis ir 1 neutralia padėtimi (3 - 1 - 0 - 2)
1 - stūmoklio koto prailginimas 3 - pagreitintas stūmoklio koto prailginimas 0 - stūmoklio koto stabdiklis 2 - stūmoklio koto grąžinimas (užraktas su atšokiu) 2 valdymo papildoma sekcija:
svirtis su 2 darbo pozicijomis ir 1 neutralia padėtimi (1 - 0 - 2)
1 - stūmoklio koto prailginimas 0 - stūmoklio koto stabdiklis 2 - stūmoklio koto grąžinimas Tiekimo sriegis:
išorinis M22x1,5 (paruoštas kabeliui su DKOL veržle)
Grįžimo sriegis:
išorinis M27x2 (paruoštas kabeliui su DKOL veržle)
Darbinės sekcijos sriegis:
išorinis M22x1,5 (paruoštas (kabeliui su DKOL veržle)
HIDRAULINIS CILINDRAS – SPECIALUS SKILTYTUVAS
Cilindro pritaikymas:
Specialus dvigubo veikimo cilindras, pritaikytas medžių kamienams skaldyti malkų skaldyklėse. Aprūpintas specialia perforuota skarda, kuri stabilizuoja medžio kamieną padavimo ir skaldymo metu. Įrengtas tvirtinimas ir speciali atrama, leidžianti saugiai ir stabiliai valdyti cilindrą.

Cilindro tipas:
dvigubo veikimo
Stūmoklio koto darbinė eiga:
500 mm
Ilgis tuščiosios eigos režimu:
805 mm
Ilgis po maksimalaus ištiesimo:
1305 mm
Maksimali slėgio jėga skaldant malkas:
9,7 tonos
Vieno pilno ciklo laikas (ištiesimas - skaldymas - grįžimas):
18 - 21 sekundė
Maksimalus rekomenduojamas rąsto ilgis:
550 mm
Abiejų išėjimų sriegiai:
išorinis M22x1,5 (paruoštas kabeliams su DKOL veržle)
SIURBLYS IR ELEKTROS VARIKLIS - SPECIALIAI SKILTYTUVUI
Siurblio ir elektros variklio panaudojimas:
Pilna malkų skaldymo pavara, kurią sudaro 3 fazių elektros variklis ir 1 sekcijos hidraulinis siurblys, sankaba, varpo jungtis ir Varžtai prijungimui prie variklio.

Variklio tipas:
3 fazių

Maitinimo šaltinis:
400 V (380 V)
Srovė:
8,26 A
Variklio korpuso medžiaga:
aliuminis
Siurblio tipas:
Europinio tipo pavara
Visos pavaros matmenys:
ilgis 540 mm ; aukštis 297 mm ; Plotis 250 mm
Siurbimo sriegis:
išorinis M27x2 (paruoštas žarnai su DKOL veržle)
Išleidimo sriegis:
išorinis M22x1,5 (paruoštas žarnai su DKOL veržle) ALYVOS BAKAS SU FILTRAVIMU – SPECIALIAI SKIRTAS SKIRSTYTUVUI

Alyvos bako pritaikymas:

Pilnas alyvos bakas su pagrindo tvirtinimu, aprūpintas užpildymo kamščiu su ventiliacijos anga ir filtro tinkleliu, alyvos lygio matuokliu su termometru, išleidimo kamščiu su magnetu ir panardinamuoju filtru su apvedimo vožtuvu esant 1,5 baro slėgiui ir keičiama kasete.

Bendra bako talpa:
75 litrai
Filtravimo lygis:
25 μm
Filtravimo taškas:
grįžtamoji linija
Bako matmenys:
ilgis 600 mm ; aukštis 450 mm ; Plotis 355 mm
Tvirtinimo angų atstumas:
632 mm x 320 mm
Siurbimo sriegis:
išorinis M27x2 (paruoštas žarnai su DKOL veržle)
Grįžtamasis sriegis:
išorinis M27x2 (paruoštas žarnai su DKOL veržle) PAPILDOMAS HIDRAULINĖS SISTEMOS AUŠINIMAS

Aušinimo paskirtis:

Alyvos aušintuvas leidžia skaldytuvui dirbti dar ilgiau, nereikalaujant pertraukų hidraulinei sistemai aušinti. Ypač rekomenduojama skaldytuvams, kurie veikia pramoniniu režimu įmonėse ir ūkiuose, kur vyksta didelio masto medienos apdorojimas ir reikalingas ilgas ir nepertraukiamas skaldytuvo veikimas.

Aušinimo tipas:
ventiliatorius
Aušinimo terpė:
oras
Maitinimo šaltinis:
12 V nuolatinė srovė
Ventiliatoriaus skersmuo:
190 mm
Oro srautas:
1300 m3/h
Aušintuvo matmenys:
plotis 350 mm ; aukštis 240 mm ; Storis 190 mm
Įvesties sriegis:
išorinis M27x2 (paruoštas kabeliui su DKOL veržle)
Išvesties sriegis:
išorinis M27x2 (paruoštas kabeliui su DKOL veržle) SKRIEŽINIS SKALDYMO PEILIS - SPECIALUS SKALDYMUI

Aukštis:
120 mm
Korpuso medžiaga:
plienas
Peilio medžiaga:
aukštos kokybės grūdintas plienas
Danga:
cinkuota TVIRTINIMO DETALĖS IR TROSAI

Techniniai duomenys:
Visos hidraulinės jungtys, įsuktos į cilindro, siurblio, bako ir skirstytuvo skyles, yra įtrauktos į siūlomą komplektą (iliustracinė nuotrauka) Dėl laisvės ir įvairių sprendimų projektuojant skaldytuvą negalėjome pasirinkti hidraulinių žarnų ilgio, kad jis atitiktų visų naudotojų naudojamus dizainus ir sprendimus. Todėl nusprendėme jų neįtraukti į siūlomą komplektą. Rekomenduojame hidraulines žarnas pirkti paskiausiai, kai visi komplekte esantys hidrauliniai komponentai bus sumontuoti ant skaldymo rėmo.
