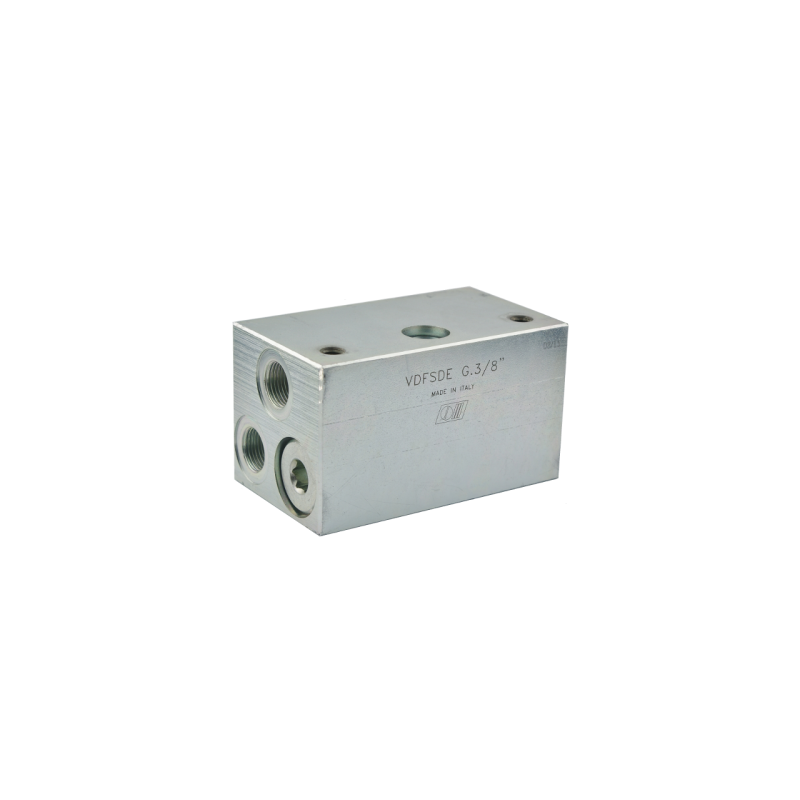

VDFSDE sėjamosios žymeklio vožtuvo sriegis: 3/8 colio, maksimalus slėgis: 350 bar sėjamajai su dvigubo veikimo cilindrais

Kodas 1.35.53.0020.151

Prekės ženklas Oleodinamica Marchesini

Aprašymas
Prekė detaliau

Aprašymas

SĖKLŲ ŽYMEKLIŲ HIDRAULINIS VOŽTUVAS VDFSDE 3/8"

SĖKLŲ ŽYMEKLIAMS SU DVIEMIS DVIGUBO VEIKIMO CILINDRAIS

Gamintojas:

Originalus itališkas „Oleodinamica Marchesini“ prekės ženklo produktas, simbolis: VDFSDE 3/8"; 1.35.53.002

Pritaikymas:

Šis vožtuvas naudojamas hidrauliniam vėžių žymeklių valdymui sėjamosiose, bulvių sodinimo mašinose ir panašiose mašinose. Tinkamai prijungus vožtuvą prie cilindrų, operatorius gali laisvai perjungti žymeklių padėtis neišlipdamas iš traktoriaus kabinos.

Tinka sėjamosioms, kuriose žymeklius valdo du dvigubo veikimo cilindrai. Vožtuvas leidžia valdyti sėjamąją traktoriuose su dviem hidrauliniais išėjimais arba per vieną sekciją su išėjimais A ir B hidrauliniame skirstytuve.

Veikimo principas:

Operatorius, tinkamai prijungęs vožtuvą prie pavarų, gali laisvai perjungti žymeklių padėtis neišlipdamas iš traktoriaus kabinos.

Veiksmų seka atleidus alyvos slėgį V2:

Žymeklis A išsikiša - Žymeklis A susitraukia - Žymeklis B išsikiša - Žymeklis B susitraukia

Prijungimas:

Prijunkite V1 ir V2 prie maitinimo linijos, pvz., prie traktoriaus lizdų arba dviejų skirstytuvo sekcijos prievadų A ir B. Prijunkite vieną vožtuvo pusę A ir B prie dvigubo veikimo cilindrų C2 prievadų.

Prijunkite kitą vožtuvo pusę A ir B prie cilindrų C1 prievadų.

VDFSDE vožtuvo pranašumas, palyginti su vienu VDFS, yra galimybė visas keturias linijas iš dvigubo veikimo cilindrų prijungti prie vienos jungties.

Naudodami VDFS, prie jungties galime prijungti tik dvi linijas iš cilindrų, o kitas dvi linijas reikia sujungti T formos detale ir nuvesti į traktorių atskira linija.

Techniniai duomenys:

Maksimalus srautas: 40 l/min.
Hidraulinių skylių skaičius korpuse: 6
Vidiniai sriegiai korpuse: BSP 3/8"
Medžiaga: cinkuotas plienas
Maksimalus leistinas slėgis: 350 bar
Svoris: 2,540 kg

Temperatūros diapazonas ir alyvos tipas:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C
Leistina alyvos temperatūra: nuo -15 C iki +80 C
Alyva tipas: Hidraulinė alyva mineralinės alyvos pagrindu

Techninė schema:

Prekė detaliau

Prekės ženklas Oleodinamica Marchesini

Kodas 1.35.53.0020.151

Charakteristikos

Gamintojas: Oleodinamica Marchesini
Gamintojo detalės kodas: 1.35.53.002

Specifinė nuoroda

MPN: 1.35.53.002
