Aprašymas

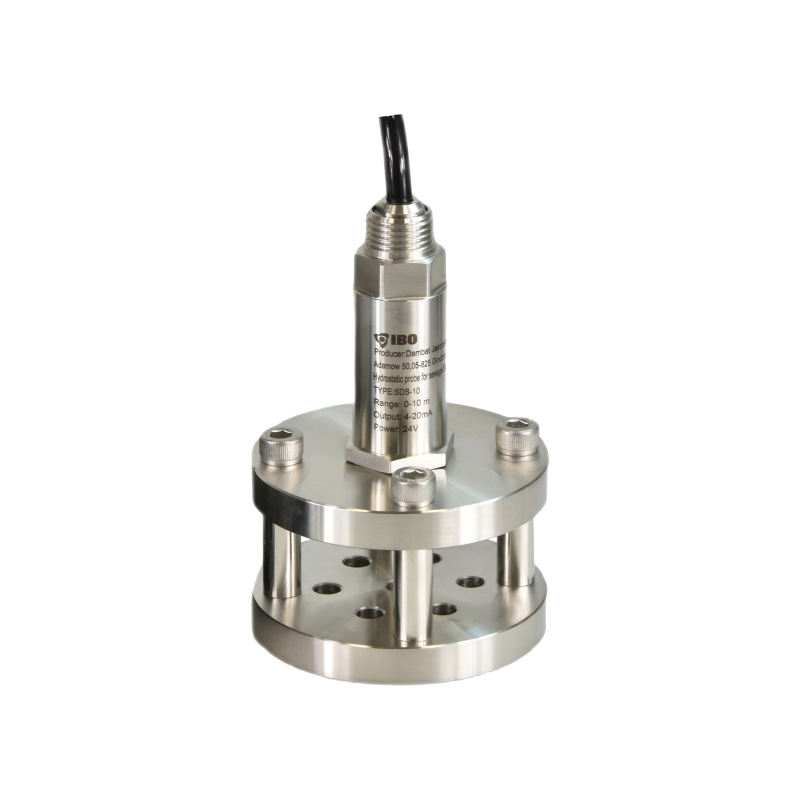

Hidrostatinis zondas SDS-10. Jis skirtas sklandžiam terpės lygio matavimui rezervuaruose, siurblinėse, kanaluose ir kitose vietose, kuriose yra didelis nuosėdų susidarymas. Skysčio lygio keitiklis pagrįstas principu, kad išmatuotas skysčio statinis slėgis yra proporcingas skysčio aukščiui rezervuare.

Produktas naudoja jautrių keraminių elementų pjezoelektrinį efektą, kad statinį slėgį paverstų elektriniu signalu, kuris perduodamas į specialią skaitmeninę grandinę, kad jį sustiprintų, linijiškai kompensuotų, neutralizuotų trikdžius, apsaugotų nuo išpirkimo ir atliktų kitus signalo apdorojimo darbus. Rezultatas – gauti signalą su standartinio pramoninio signalo parametrais, pvz., 4–20 mA, 0–10 V ir kt.

Dėl standartizuoto elektrinio signalo gaunama išsami informacija apie terpės lygį bake, kuri naudojama parametrams ir (arba) lygiams nuskaityti, pvz., įjungiant arba išjungiant: siurblius, šlaitus, vožtuvus ir kt.

Paskirtis: chemijos gamyklos, nuotekų valymo įrenginiai, įvairūs rūgštiniai skysčiai ir dujos, išskyrus hidrochoką, užtvankos, upės ir kitos vietos su daugybe nuosėdų.

  • Daug didesnis matavimo tikslumas ir galimybės naudoti kitus matavimo metodus, pvz., konduktometrinius zondus ar plaukimo jungiklius.
  • Didelis matavimo diapazonas, kai kalbama apie bako gylį ir skysčio lygį (0–10 m H2O), ir nejautrumas temperatūros pokyčiams (-20 °C–+80 °C).
  • Nėra judančių elementų, pvz., lenkiamo troso plaukikuose, kuris gali sukelti plūdės pakibimą ar pažeidimą dėl pramušimo.
  • Daug mažesnis didesnis užsikimšimo ar paruošimo su lipniomis ir nuolatinėmis nuotekų frakcijomis polinkis nei konduktometrinių zondų atveju,
  • nuolatinės darbo sąlygos, atsirandančios dėl būtinybės nuolat panardinti zondą į terpę,
  • lengvas ir žemas montavimo lygis, zondas kabo ant savo laido tik kelis cm virš dugno,
  • didelis atsparumas kintančiai ir agresyviai nuotekų aplinkai, įprastuose plaukikuose jie laikui bėgant vagia, sukietėja ir pažeidžia laidus, o konduktometriniai zondai sutampa su priemaišomis arba suyra ir praranda savo laidumo sąlygas,
  • keitikliu nuskaitytus lygius galima lengvai modifikuoti valdikliuose, konduktometrinių ir plūdinių zondų atveju tai turi būti pakeista juos montuojant rezervuare.
  • garantinis ir pogarantinis aptarnavimas
  • 24 mėnesių garantija
  • matavimo diapazonas: 0–10 m H2O (vandens stulpelio metrai),
  • maitinimas: 10–30 V nuolatinė įtampa,
  • išėjimo signalas: 4–20 mA ir RS485
  • Skysčio temperatūra: -20 °C–+80 °C,
  • Temperatūros kompensacija: 0 °C–+50 °C,
  • Membranos medžiaga: AL2O3 keramika,
  • Perkrova: 300 %,
  • Korpuso medžiaga: nerūdijantis plienas 316 l,
  • Tikslumas: 0,1 % FS (FS–pilna skalė),
  • Laido ilgis: 10 metrų.
  • Varža (Ω):Elektra (2 laidai): ≤(maitinimo įtampa–8 V) / 0,02 AVonstanta (3 laidai): > maksimalus išėjimo signalas / 1 MAProporcinė įtampa (3 laidai) > 10 K
  • Elektra (2 laidai): ≤(maitinimo įtampa–8 V) / 0,02 A
  • Įtampa (3 laidai): > maksimalus išėjimo signalas / 1 MA
  • Proporcinė įtampa (3 laidai)> 10 K
  • Maksimalus energijos suvartojimas:Elektra (2 laidai): daugiausia 25 mA,Įtampa (3 laidai): 2,5 mA,Proporcinė įtampa (3 laidai): 2,5 mA.
  • Elektra (2 laidai): daugiausia 25 mA,
  • Įtampa (3 laidai): 2,5 mA,
  • Proporcinė įtampa (3 laidai): 2,5 mA.
  • Reakcijos laikas į pokyčius:Pradinis nustatymas po prijungimo: ~ 100 msAtsakymo laikas: 10 msKlausimas: 1 min
  • Pradinis nustatymas po prijungimo: ~ 100 ms
  • Atsakymo laikas: 10 ms
  • Klausimas: 1 min
  • Atsparumas smūgiams: 10 g (IEC 60068-2-6 standartas, rezonanso sąlygomis)
  • Atsparumas smūgiams: 500 g (IEC 60068-27 standartas, mechaninis smūgis)
  • Eksploatavimo trukmė: 1 milijonas slėgio matavimo ciklų.
  • Apsauga nuo žaibo: pagal IEC 61000-4-5/ 4 lygio standartus
  • Elektra (2 laidai): ≤(maitinimo įtampa –8 V) / 0,02 A
  • Įtampa (3 laidai):> maksimalus išėjimo signalas / 1 MA
  • Proporcinė įtampa (3 laidai)> 10 K
  • Elektra (2 laidai): maksimali 25 mA,
  • Įtampa (3 laidai): 2,5 mA,
  • Proporcinė įtampa (3 laidai): 2,5 mA.
  • Pradinis nustatymas po prijungimo: ~ 100 ms
  • Atsakymo laikas: 10 ms
  • Klausimo trukmė: 1 min.
