• Pilnas srautas • Rutulio savaiminis valymas • Mažas sandarinimo slėgis • Vertikalus ir horizontalus surinkimo būdas • Tylus darbas • Apžiūros kamera rutuliui valyti ir keisti
- Produktai atitinka standartų reikalavimus:
- EN1092-2 PN16 ir AS4087, AS4087 (AS2129 E lentelė),
- ISO 228-1 dėl BSP sriegių,
- A kategorijos standartas ISO5208,
- EN558-1 48 serija (DIN3202 F6).
- Srieginių vožtuvų asortimentas: nuo DN25 (1 colio) iki DN65 (2-1/2 colio).
- Apykaklės vožtuvų skersmenų diapazonas: nuo DN50 iki DN100.
- Maksimalus darbinis slėgis: 16 bar.
- Minimalus sandarumą užtikrinantis grįžtamasis ryšys: nuo 0,3 iki 0,5 bar.
- Išbandytas slėgis:
- lizdui su rutuliu: 1,1 × normalus slėgis,
- - korpusui: 1,5 × normalus slėgis.
- Naudojimo diapazonas 10–80 °C temperatūroje.
- Vožtuvo konstrukcijos ilgis ir jungčių dydžiai. Apykaklės ir sriegiai atitinka aukščiau paminėtų standartų reikalavimus.
- Teisinga skysčio tekėjimo per vožtuvą kryptis apibrėžiama rodykle ant korpuso.
- Patvari ir paprasta konstrukcija, garantuojanti ilgalaikį veikimą be problemų.
- Vožtuvo uždarymo įtaisas (akli jungtis) yra lygus rutulys, padengtas atspariu EPDM sluoksniu. Laisvai sukant rutulį lizde, kur jis juda veikiamas skysčio srauto, jis išvalomas nuo terpės pakeltos kietosios frakcijos.
- Vožtuvai turi revizinę angą, uždarytą varžtais, kad būtų galima juos apžiūrėti ir patogiai valyti esant nenormaliam nuotekų kiekiui.
- EN1092-2 PN16 ir AS4087, AS4087 (AS2129 E lentelė),
- ISO 228-1, susijęs su BSP sriegiais,
- A kategorijos standartas ISO5208,
- EN558-1 serija 48 (DIN3202 F6).
- lizdui su rutuliu: 1,1 × normalus slėgis,
- - korpusui: 1,5 × normalus slėgis.
Matmenys
DN - coliai
L
A
DN25 - 1 colis
120
65
DN32 - 1 colis
135
75
DN40 - 1½ colio
145
88
DN50 - 2 coliai
174
106
DN65 - 2½ colio
200
125
- Korpusas: ketaus iš ketaus,
- Kulka: plienas/nbr,
- O žiedas: EPDM,
- Apžiūros dangtelis: ketaus iš sferoido,
- Varžtas: Aisi 304 nerūdijantis plienas,
- Veržlė: Aisi 304 nerūdijantis plienas plienas,
- Padangalas: Aisi 304 nerūdijantis plienas.

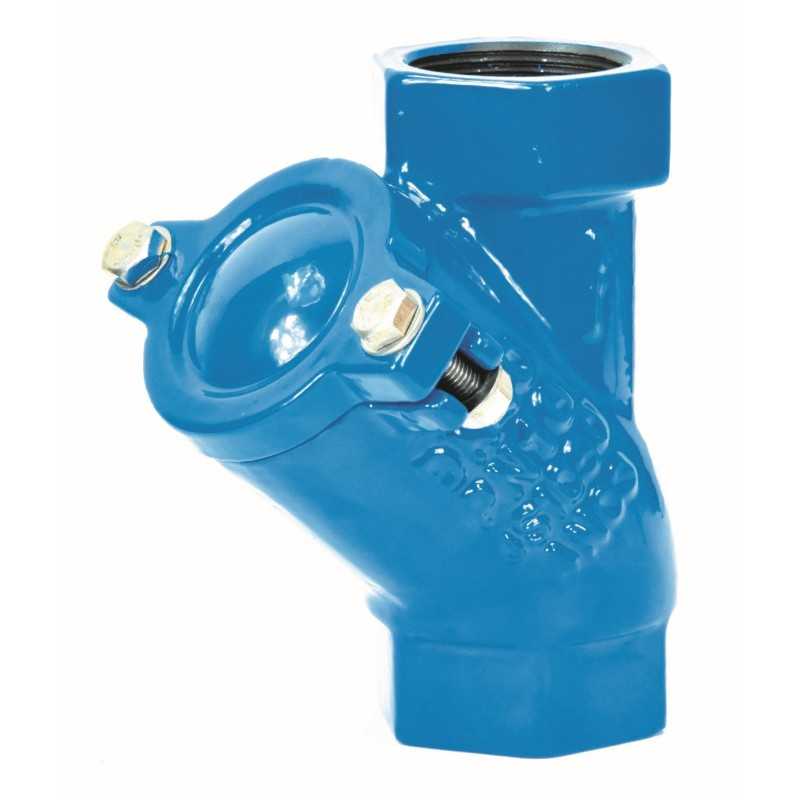

Rutulinis atšakinis vožtuvas DN40 PN16 (GW 1-1/2")
