Rutuliniai atbuliniai vožtuvai yra įtaisai, apsaugantys slėginius vamzdynus nuo nepageidaujamo grįžtamojo ryšio. Dažniausiai jie naudojami buitinių nuotekų siurblinių išleidimuose ir lietaus vandens siurblių išleidimuose. Konstrukcija ir medžiagų charakteristikos leidžia plačiai naudoti įrenginiuose siurblinės rezervuaruose, antžeminiuose perdavimo vamzdynuose, taip pat naudoti po žeme tiek vertikalioje, tiek horizontalioje padėtyje (su teisinga srauto kryptimi).
• Pilnas srautas • Rutulio savaiminis išsivalymas • Mažas sandarinimo slėgis • Vertikalus ir horizontalus surinkimo būdas • Tylus darbas • Apžiūros kamera rutuliui valyti ir keisti
- Produktai atitinka standartų reikalavimus:
- EN1092-2 PN16 ir AS4087, AS4087 (AS2129 E lentelė),
- ISO 228-1 dėl BSP sriegių,
- A kategorijos standartas ISO5208,
- EN558-1 serija 48 (DIN3202 F6).
- Srieginių vožtuvų apimtis: nuo DN25 (1 colio) iki DN65 (2-1/2 colio).
- Apykaklės vožtuvų skersmenų diapazonas: nuo DN50 iki DN100.
- Maksimalus darbinis slėgis: 16 bar.
- Minimalus sandarumą užtikrinantis grįžtamasis ryšys: nuo 0,3 iki 0,5 bar.
- Išbandytas slėgis:
- lizdui su rutuliu: 1,1 × normalus slėgis,
- - korpusui: 1,5 × normalus slėgis.
- Naudojimo diapazonas 10–80 °C temperatūroje.
- Vožtuvo konstrukcijos ilgis ir jungčių dydžiai. Apykaklės ir sriegiai atitinka aukščiau paminėtų standartų reikalavimus.
- Teisinga skysčio tekėjimo per vožtuvą kryptis apibrėžiama rodykle ant korpuso.
- Patvari ir paprasta konstrukcija, garantuojanti ilgalaikį veikimą be problemų.
- Vožtuvo uždarymo įtaisas (akli jungtis) yra lygus rutulys, padengtas atspariu EPDM sluoksniu. Laisvai sukant rutulį lizde, į kurį rutulys patenka veikiamas skysčio srauto, jis išvalomas nuo terpės pakeltos kietosios frakcijos.
- Vožtuvai turi revizinę angą, uždarytą varžtais, kad būtų galima juos apžiūrėti ir patogiai valyti esant nenormaliam nuotekų kiekiui.
- EN1092-2 PN16 ir AS4087, AS4087 (AS2129 E lentelė),
- ISO 228-1, susijęs su BSP sriegiais,
- A kategorijos standartas ISO5208,
- EN558-1 serija 48 (DIN3202 F6).
- lizdui su rutuliu: 1,1 × normalus slėgis,
- - korpusui: 1,5 × normalus slėgis.
Matmenys pagal EN1092-2 PN6
Dn
L
D
D1
D2
ND
b
H
DN50 PN6
200
165
110
90
4 - 14
19
106
DN65 PN6
240
185
130
110
4 - 14
19
134
DN80 PN6
260
200
150
28
4 - 18
19
155
DN100 PN6
300
220
170
148
4 - 18
19
192
DN150 PN6
400
285
225
202
8-18
19
268
- Korpusas: ketaus iš ketaus,
- Kuolė: plienas/nbr,
- O žiedas: EPDM,
- Apžiūros dangtelis: ketaus iš sferoido,
- Varžtas: Aisi 304 nerūdijantis plienas,
- Veržlė: Aisi 304 nerūdijantis plienas plienas,
- Padangalas: Aisi 304 nerūdijantis plienas.

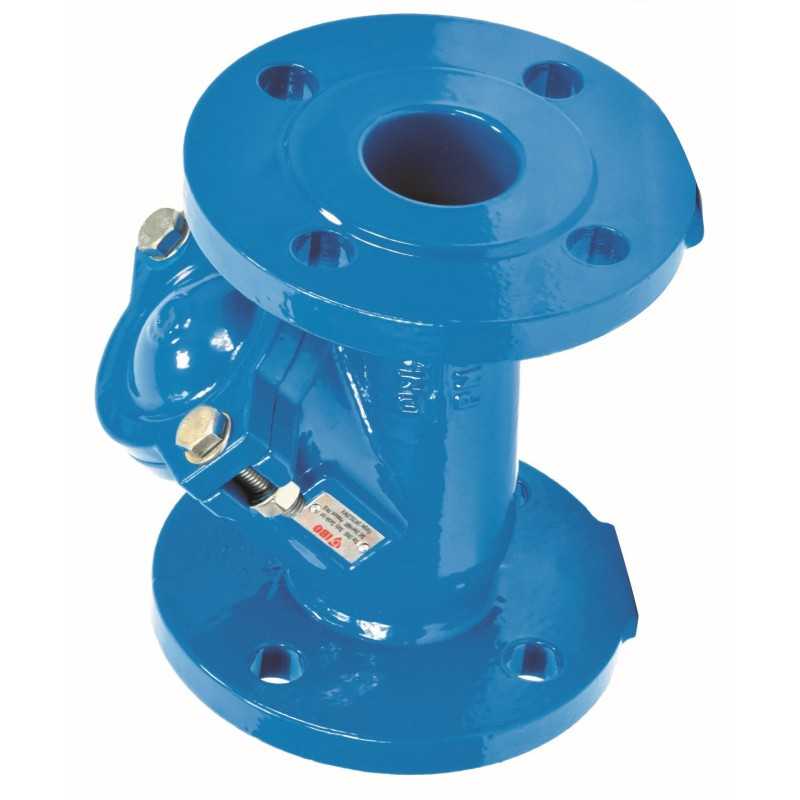

Rutulinis atbulinis vožtuvas DN100 PN6 su apykakle
