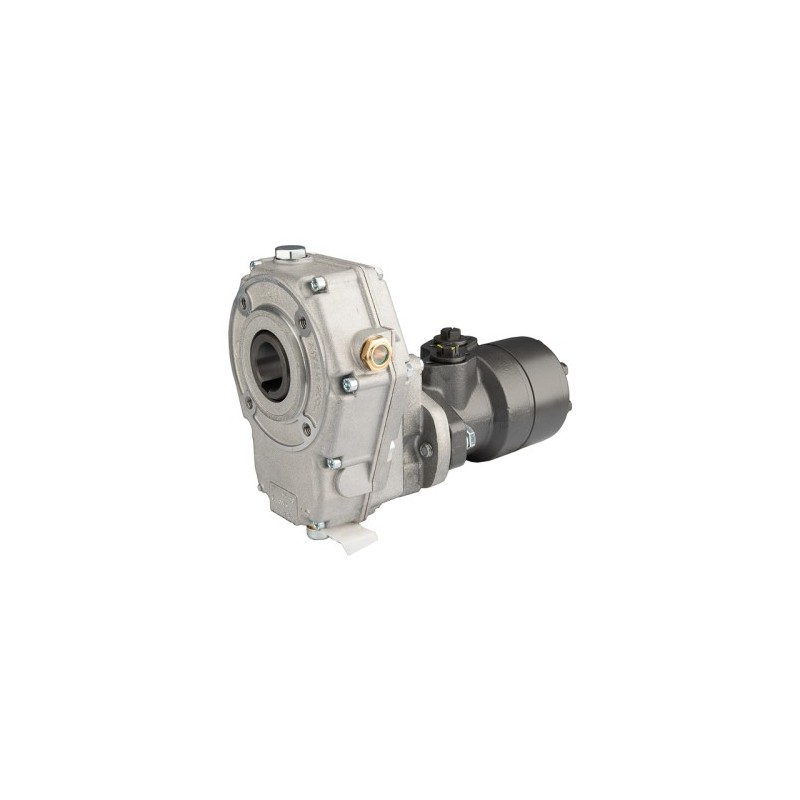

GR2 reduktorius, perdavimo skaičius: 3,0:1 + hidraulinis variklis BMR 200 300 aps./min. 8,2 kW 25 mm velenas

Kodas 1.37.10.716.20.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

GR2 REDUKCINĖ PAVARŲ DĖŽĖ, SKAIČIUS: 3,0:1

+ BMR 200 HIDRAULINIS VARIKLIS 300 APS./MIN. 8,2 kW 25 mm VELENAS

Pritaikymas

Pavarų dėžė naudojama kartu su standartiniais BMR, BMP, SMR, SMP, OMR, OMP serijos varikliais ir kitais dariniais su SAE flanšu, pritvirtintu dviem varžtais ir 25 mm skersmens cilindriniu velenu.

Pavarų dėžė sumažina variklio greitį, tuo pačiu žymiai padidindama jo sukimo momentą.

Ji naudojama, kai variklio greitis yra per didelis ir tuo pačiu metu per mažas, ir užstringa kritiniais apkrovos momentais. Šio sprendimo privalumas yra kompaktiška konstrukcija ir galimybė pasiekti didelę sukimo momentą naudojant mažą variklį ir mažą alyvos srautą.

Pavarų dėžės techniniai duomenys

Reduktoriai pagaminti iš aliuminio-ketaus konstrukcijos, pasižyminčios labai dideliu mechaniniu stiprumu. Evolventiniai krumpliaračiai pagaminti iš specialaus „UNI“ plieno, naudojamo krumpliaračių gamybai, yra labai tiksliai pagaminti ir grūdinti.

Korpuso medžiaga: aliuminis

Išėjimo veleno tipas: kiaurinis velenas

Išėjimo veleno vidinis skersmuo: 35 mm

Kiaurymės veleno išpjovos dydis: 10 mm

Krumpliaračio ir veleno medžiaga: grūdintas plienas

Pagaminta pagal ISO/DIN3990-8 standartus

Pavarų santykis: 3:1

Maksimalus hidraulinio variklio greitis: 3000 [aps./min.]

Maksimalus išėjimo greitis po redukcijos: 1000 [aps./min.]

Maksimali pavarų dėžės apkrova: 10 [kW] (14 AG)

Maksimalus variklio sukimo momentas: 67 [Nm]

Maksimalus išėjimo sukimo momentas: 201 [Nm]

Tepalas: transmisinė alyva 0,22 l

Sudėtyje yra alyvos: NE

Pirmas alyvos keitimas: po pirmųjų 50 darbo valandų

Vėlesni alyvos keitimai: kas 12 mėnesių arba po 700 darbo valandų

Leistina aplinkos temperatūra: nuo -40 °C iki +60 °C

Rekomenduojama alyvos temperatūra: 120 °C

Alyvos tipas: transmisinė alyva

Variklio techniniai duomenys

Sugeriamumas: 200 cm3/aps.

Velenas: 25 mm

Apsisukimai: 300 aps./min.

Maksimali galia: 8,2 kW

Siūlomas panaudojimas

1. Vyniotojai, pašarų smulkintuvai, barstytuvai.

2. Šlavimo mašinos, smėlio barstytuvai, sniego valytuvai.

3. Morkų, burokėlių, svogūnų ir kitų lapų pjaustytuvai.

4. Lapų ir šakų smulkintuvai.

5. Konvejerių juostų pavaros

6. Smulkintuvai ir šakų smulkintuvai

7. Miško technikos gervės ir transporto priemonių gervės.

8. Sodo ir žemės grąžtai.

1. Naujos kartos sustiprintas guolis – naujo tipo, didelis sustiprintas guolis, pakeičiantis seną ir pažeistą.

sprendimas su dviem mažais guoliais. Moderni konstrukcija suteikia dar didesnę galią atlaikyti šoninius ir ekscentrinius įtempius.

2. Du apsauginiai ir atbuliniai vožtuvai – apsaugo variklį abiem sukimosi kryptimis, žymiai pailgindami jo tarnavimo laiką,

palaiko ir pagerina veleno sandariklių efektyvumą ir apsaugo variklį, kai jis veikia nepalankiomis sąlygomis.

3. Aukštos kokybės sandarikliai – leidžia dirbti esant didesniam slėgiui ir papildomai apsaugo nuo alyvos nuotėkio ir šoninių įtempių.

4. Tvirtas korpusas – pagamintas iš specialaus metalo lydinio, užtikrina tylų darbą net ir esant didelėms apkrovoms. Leidžia dirbti bet kokiomis sąlygomis, tiek patalpose, tiek lauke.

Vidinis korpuso sriegis: 1/2 colio, medžiaga: ketus

Mūsų variklių charakteristikos ir privalumai

1. Ritininiai guoliai vietoj įprastų standžių įdėklų

2. Galimybė jungti nuosekliai ir lygiagrečiai.

3. Didelis paleidimo sukimo momentas ir sklandus veikimas iš karto po paleidimo.

4. Didelis atsparumas ašinėms ir radialinėms jėgoms.

5. Paprastas montavimas.

6. Žemas triukšmo lygis.

7. Ilgas tarnavimo laikas net ir itin sudėtingomis eksploatavimo sąlygomis.

Temperatūros diapazonas ir alyvos tipas

Leistina aplinkos temperatūra: nuo -40 °C iki +80 °C

Leistina alyvos temperatūra: nuo -15 °C iki +80 °C

Alyvos tipas: Hidraulinė alyva mineralinės alyvos pagrindu

Galimos parinktys

2 grupės pavarų dėžės:

10 kW 1,5:1

10 kW 2,0:1

10 kW 2,5:1

10 kW 3.0:1 (įskaičiuota)

Hidrauliniai varikliai:

BMR 25 O2 WC25 1600 aps./min. 6,4 kW

BMR 32 O2 WC25 1250 aps./min. 6,4 kW

BMR 36 O2 WC25 1110 aps./min. 6,4 kW

BMR 50 O2 WC25 800 aps./min. 6,4 kW

BMR 80 O2 WC25 750 aps./min. 9,6 kW

BMR 100 O2 WC25 600 aps./min. 9,6 kW

BMR 125 O2 WC25 480 aps./min. 9,6 kW

BMR 160 O2 WC25 375 aps./min. 9,6 kW

BMR 200 O2 WC25 300 aps./min. 8,2 kW (įskaičiuota)

BMR 250 O2 WC25 240 aps./min. 8,2 kW

BMR 315 O2 WC25 195 aps./min. 6,9 kW

BMR 400 O2 WC25 150 aps./min. 6,9 kW
