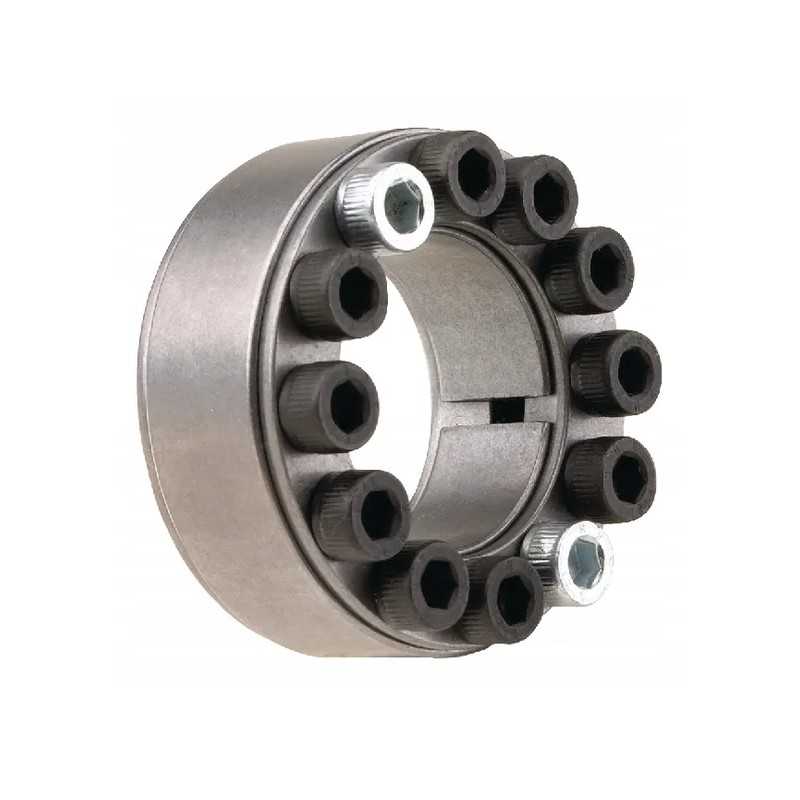

Sėdėjimo užrakto elementas 1 50/80
Dalies numeris: K. CAL1F5080
EAN:
Vienetas: Art
Specifikacijos:
Stebulės ir veleno jungtis be raktų
paprastas surinkimas / išmontavimas
tikslus centravimas
Taikymas:
Skriemuliai su grioveliais
žvaigždutės
idealiai tinka plonasienėms stebulėms
Techninė informacija:
Veleno tolerancija: h8
stebulės tolerancija: H8
medžiagos šiurkštumas: <, 16 µm
Privalumai:
Jokio neigiamo poveikio velenui
trumpas surinkimo laikas
mažos apdirbimo sąnaudos
Jį sudaro:
2 kūginiai įtempimo elementai
tarpiklio žiedas
varžtai
vidinis Ø: 50mm
Išorinis skersmuo: 80mm
Ilgis: 20mm
Ilgis, H1: 24 mm
Ašinė jėga F: 76kN
Sukimo momentas M: 1889N m
Skaičius rinkinyje: 12
Bendras ilgis: 32mm
Varžtai: M8
Priveržimo momentas: 37N m
