Vaizdo įrašas skirtas tik iliustraciniams tikslams

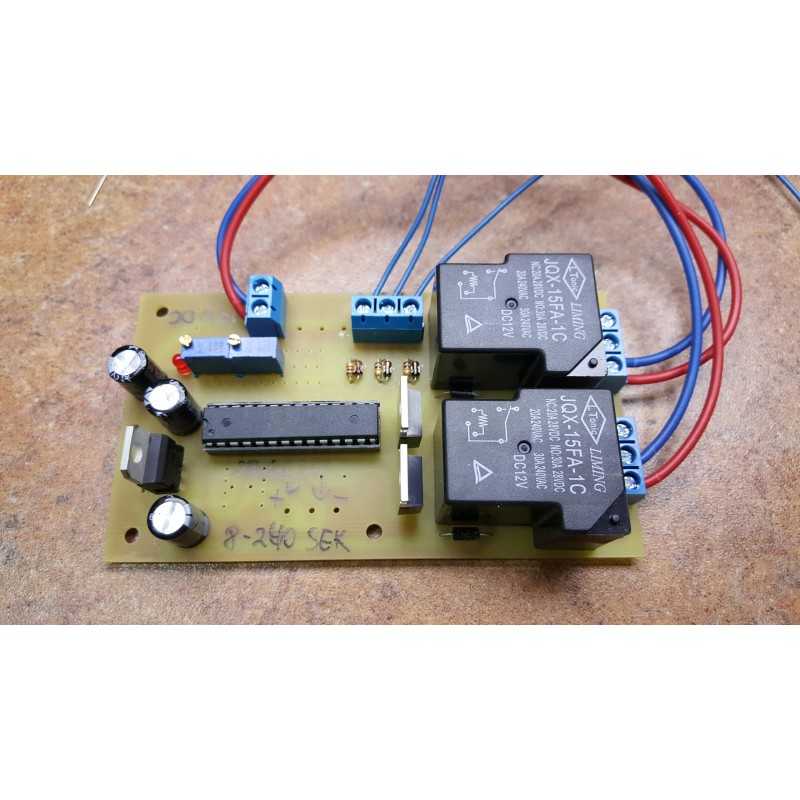

Nuolatinės srovės variklio valdiklis 12 V nuolatinės srovės maitinimas
2 įėjimai iš eigos jungiklių - naudojant +12 V (mechaniniai arba elektroniniai eigos jungikliai PNP)
1 START mygtuko įėjimas - +12V taikymas
2 relės (1x NONC iki 20A) variklio veikimo poliškumo keitimas
1 Pauzės laiko reguliavimo potenciometras - ant laido, kuris įsukamas į korpusą
Sistemos veikimo principas:
Pradinė padėtis yra įjungta ant eigos jungiklio 1 - pradinis (arba kažkur tarp išjungtų eigos jungiklių)
Jei sistema yra tokioje padėtyje, paspaudus START mygtuką įsijungia viena iš relių, įjungus variklį, variklis dirba iki galo nuskaitomas ribinis jungiklis PAUSE - Atgalinės atskaitos laikas (reguliuojamas) ir automatiškai (įjungta relė Nr. 2) grįžta į paleidimo eigos jungiklį. Ciklo pabaiga
Sistema laukia paleidimo impulso
.
Dabartinėje pagrindinės plokštės versijoje yra 6 spalvingi šviesos diodai, informuojantys apie sistemos veikimą
- 2 šviesos diodai yra relių veikimas
- 2 šviesos diodai yra ribinių jungiklių veikimas
- 1 mėlynas šviesos diodas šviečia, kai veikia impulsas - START mygtukas
- 1 raudonas šviesos diodas tiekiamas procesoriaus daliai
======================== ==================================================== ===
.
12V nuolatinės srovės maitinimas (nemaitinkite automobiliniu lygintuvu) - 24V parinktis +PLN 20
Reikia eigos jungiklių be kontaktų - t.y. C ir NO (paprastai atviras)
