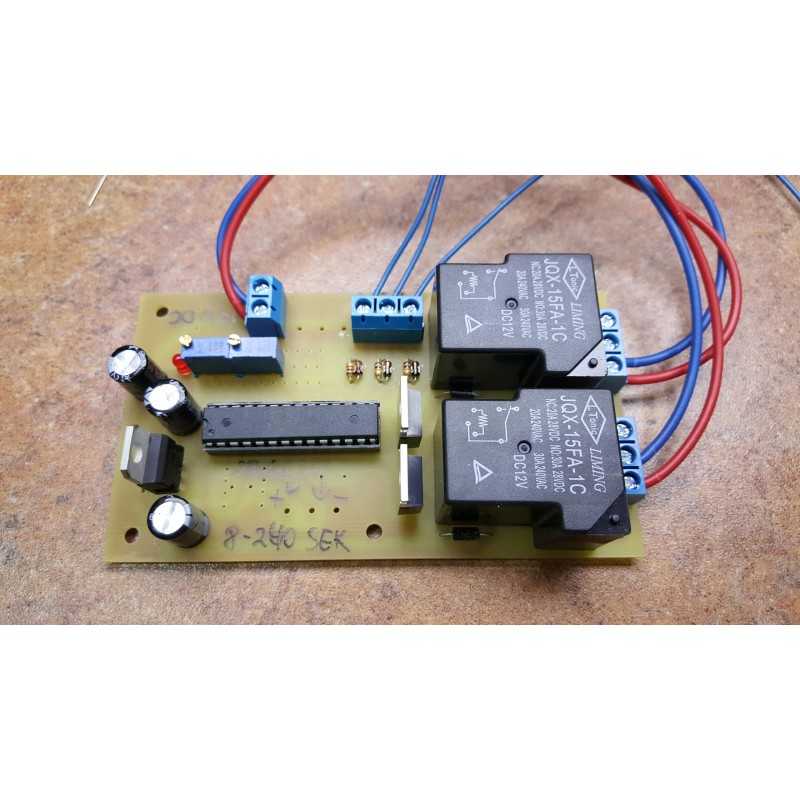

Variklio valdiklio paleidimas 1 ciklas pl reg laikas 20a

Kodas 15014236643558

Prekės ženklas Other (IMEX, tel 502-812-675, Wystawiam FA VAT)

Aprašymas
Prekė detaliau

Aprašymas

https://youtu.be/wQSi10TVKU8

Vaizdo įrašas skirtas tik iliustracijai – į šį pasiūlymą įtraukta sistema be galinių jungiklių

Nuolatinės srovės variklio valdiklis – poliškumo keitimas, 12V nuolatinės srovės maitinimas

1 START mygtuko įėjimas – veikia +12V

2 relės (1x NONC iki 20A) pakeisti poliarizaciją variklio darbui

1 karto reguliavimo potenciometras Pauzės ant plokštės

2 potenciometrai relės veikimo laikui reguliuoti

Sistemos veikimo principas:

Davus +12V impulsą (trumpas impulsas) , viena relė įsijungia ir veikia tam tikrą laiką, kai praeina X

laikas X ir variklis sustoja – tada yra PAUSE laikas – reguliuojamas

Tada 2 relė įjungiama reguliuojamam laikui Y – ciklo pabaiga

dabartinė pagrindinės plokštės versija yra 4 spalvoti šviesos diodai, informuojantys apie sistemos veikimą

- 2 šviesos diodai rodo relių veikimą

- 1 mėlynas šviesos diodas signalizuoja impulsą - START mygtukas

- 1 LED PAUSE

- 1 raudonas šviesos diodas tiekimas į procesoriaus dalį

============================================= =====================

12V nuolatinės srovės maitinimas (nemaitinkite automobiliniu lygintuvu) - 24V galimybė +20 PLN

**** *********

Jei norite pakeisti poliškumą – jungties aprašymas

prijunkite nuolatinės srovės variklį prie jungčių, pažymėtų „C“ com

prijunkite +12 V prie jungčių, pažymėtų „NO“ arba bet kokios kitos įtampos, pvz. kaip 12V, iš kurio valdiklis maitinamas iš 2 kontaktų jungties, esančios PCB šone

prijungiame minusą (žemę) prie jungties, pažymėtos 'NC'

Prekė detaliau

Prekės ženklas Other (IMEX, tel 502-812-675, Wystawiam FA VAT)

Kodas 15014236643558

Būklė Nauja

Charakteristikos

Gamintojas: Other (IMEX, tel 502-812-675, Wystawiam FA VAT)
Detalės numeris: 5909876001300

Specifinė nuoroda

MPN: 5909876001300
