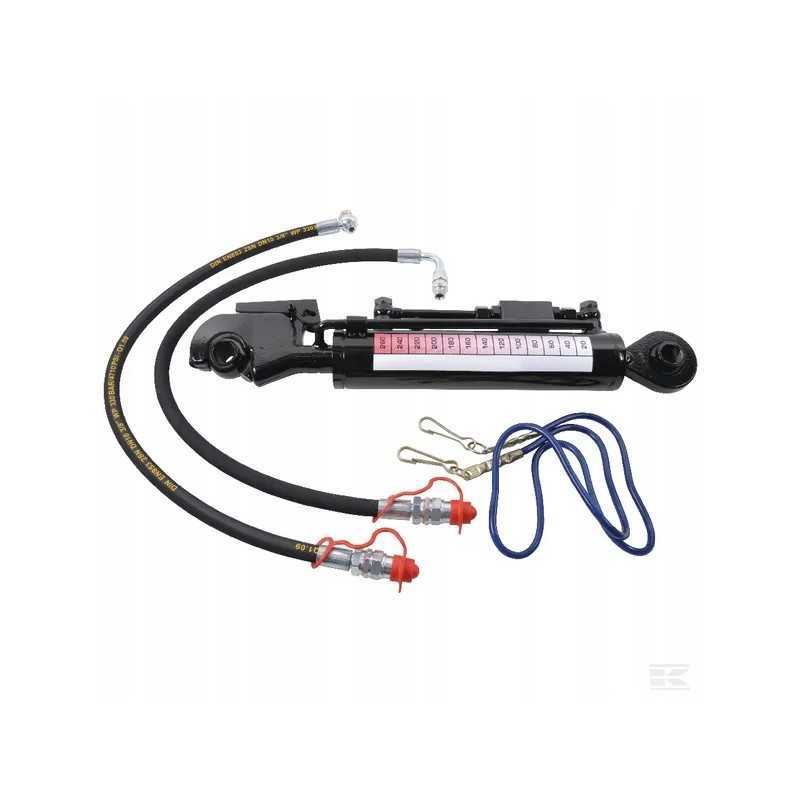

TCVHN hidraulinė viršutinė jungtis, 620 mm 2 kat. Parametrai
Dalies numeris: TCVHN356330022
Vienetas: rinkinys
Gamintojas: Kramp
EAN: 8716106167869
Savybės: - Didžiausia radialinė apkrova: 10% ašinės jėgos Taikymo kategorija: Viršutinė jungtis
Stūmoklio koto skersmuo: 35 mm Tipas: Dvigubas veikimas
Eiga: 300 mm
Minimalus ilgis: 620 mm
Maksimalus darbinis slėgis: 250 BAR Tvirtinimo tipas - cilindro pusė: Guolis
Tvirtinimo skersmuo - cilindro pusė: 25,7 mm Tvirtinimo sriegio skersmuo - cilindro pusė [C]: 3/8 colio
Tvirtinimo tipas - stūmoklio koto pusė: Kablys
Montavimo skersmuo - stūmoklio koto pusė: 25,7 mm Pakrauto svoris maks. esant 200 barų slėgiui: 4310 kg
Stūmimo svoris maks. esant 200 barų slėgiui: 6234 kg
Montavimo angos skersmuo - stūmoklio koto pusė: 25,7 mm Maksimalus greitis stūmoklio kotas: 0,1 m/s
Išorinis skersmuo [E]: 73 mm
Montavimo angos skersmuo - cilindro pusė: 25,7 mm Montavimo kategorija: 2
Montavimo atstumas min. [A]: 620 mm
Darbinė temperatūra min.: -25 °C
Darbinė temperatūra maks.: 85 °C
Nominalus slėgis: 200 BAR Spalva: juoda
RAL spalva: 9005
Stūmoklio koto paviršiaus apdorojimas: padengtas chromu Cilindro medžiaga: ST52 plienas Stūmoklio koto medžiaga: Plienas 20MnV6
Atstumas tarp alyvos jungčių [D]: 340 mm Vidinis skersmuo: 63 mm
Tvirtinimas (juostos pusė): 2 kat. tvirtinimo kabliukas Specifikacijos
- Su žarna ir jungtimis - Ilgio indikatorius
- Įrengtas valdomas atbulinis vožtuvas Privalumai
- Naudoti nedelsiant
- Nustatymą galima perskaityti be jokių problemų - Padėties išlaikymas
Jį sudaro
- Kulka
- Veikimo kabelis
- Žarnų komplektas su jungtimis, ilgis: 900 mm - Greitosios jungtys
- Apsauginiai nuo dulkių
Techninė informacija
- Vidutinė: mineralinė alyva, HLP ISO VG 32 iki ISO VG 46
- Vidutinio grynumo: ISO 4406 22/20/17 arba NAS 9
