Tik internetu

Pakabos sistema kaip ir Kubota Cat I 16 x 50 x 600

Kodas 15012515693064

Prekės ženklas 4farmer

Aprašymas
Prekė detaliau

Aprašymas

Traktor_com_pl siūlo: KUBOTA trijų taškų pakabos sistema Cat I 16 x 50 x 600 4FARMER

Kas yra 3 taškų trijų taškų pakabos sistema Cat I? Tritaškė jungtis yra traktoriaus ir žemės ūkio mašinos derinys ir yra speciali elementų sistema, leidžianti pakelti, transportuoti ir nustatyti tinkamą padėtį žemės ir traktoriaus, žemės ūkio technikos ir įrangos atžvilgiu. Hidrauliškai valdoma trijų taškų pakabos sistema (sutrumpintai 3 taškų jungtis), kaip rodo pavadinimas, yra žemės ūkio mašinos sujungimas su traktoriumi trijuose taškuose, t.y. ant dviejų hidrauliškai pakeliamų sijų, sujungtų su vadinamaisiais plūgais. kabelį (dešinėje kairėje pusėje) ir centre esančią jungtį, vadinamąją Romėniškas varžtas. Kam naudojama traktoriaus tritaškė jungtis?:

žemės ūkio mašinoms ir įrenginiams kelti ir transportuoti,

tinkamam žemės ūkio mašinos ar įrenginio darbiniam gyliui arba aukščiui nustatyti,

mašinoms ir įrenginiams transportuoti,

mašinoms ir įrenginiams stabilizuoti transportavimo metu.

Kaip veikia traktoriaus trijų taškų jungtis? Hidrauliškai valdoma galinės trauklės pakabos sistema susideda iš pavaros, siurblio, apsauginio vožtuvo ir hidraulinio skirstytuvo. Tritaškės pakabos sistemos veikimas tiesiogiai valdomas per sistemą tekančia slėgine hidrauline alyva, valdoma ir valdoma pavara ir hidrauliniu skirstytuvu. Hidraulinis cilindras (vienos arba dviejų krypčių) yra atsakingas už sistemos pakėlimą (ir dviejų krypčių cilindro nuleidimą), hidraulinis siurblys yra atsakingas už atitinkamo slėgio sukūrimą sistemoje, apsauginis vožtuvas yra saugiklis, kuris sumažina slėgis sistemoje, kai viršijamas didžiausias galimas kėlimo svoris, o hidraulinis skirstytuvas yra įtaisas, valdantis alyvos srautą sistemoje. Tritaškio pakabos keltuvo veikimas tiesiogiai valdomas per sistemą tekančia slėgine hidrauline alyva, valdoma ir valdoma pavaros ir hidraulinio skirstytuvo.

Būklė: nauja

Dalys : trijų taškų jungtis

Santyra: 3 taškas, CAT I

Tvirtinimo varžto (-ų) skylių skersmuo (mm): 16

Darbinis ilgis (mm): 600

Smeigtuko skylių skersmuo (smeigtukai / mm): 19 / 22

Spalva: juoda, sidabrinė

Gamyba: keičiama

Svoris (kg): 21

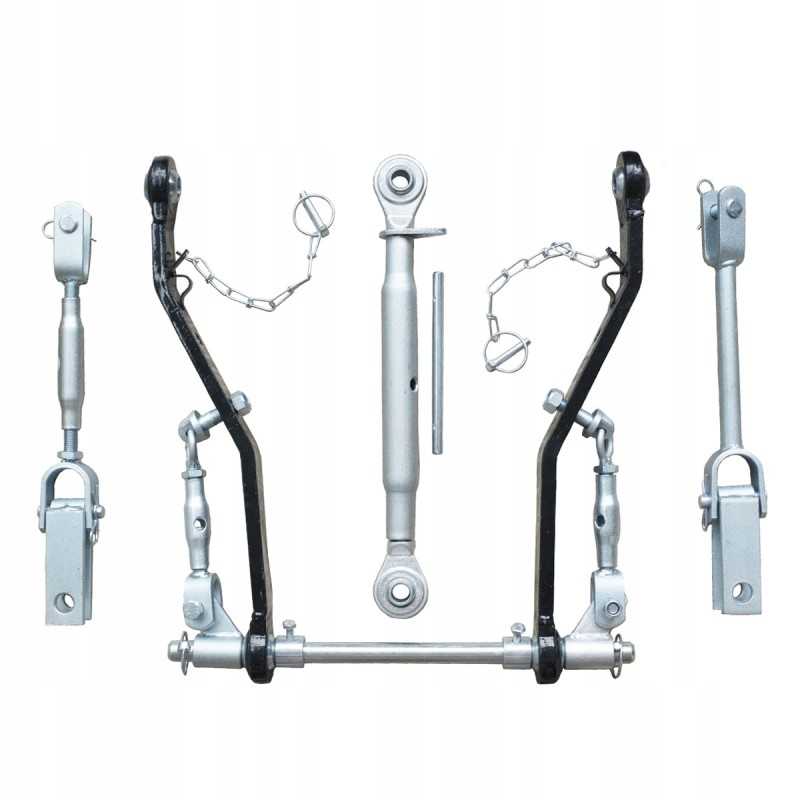

Cat I tritaškių pakabų stropų rinkinys skirtas Kubota traktoriams ir minoms ir susideda iš:

apatinių svirties x 2 ( lazeriai),

viršutinė jungtis (sukamas),

pakabos (apatinių keltuvo svirčių sujungimas su viršutinėmis, vadinamosios kėlimo svirties) x 2,

grandinės, traukiančios apatines svirtis x 2,

apatinės svirties tvirtinimo kronšteinas.< p>

Apatinės jungties svirties dažniausiai turi rutulinį galą, tačiau šiuolaikinių sistemų gamintojai naudokite universalesnius kabliukų galus. Trijų taškų trijų taškų pakabos sistema gali būti naudojama tiek traktoriaus gale, tiek priekyje. Trijų taškų svirties stropai skiriasi apatinių svirčių ilgiu, rutulinių angų skersmeniu ir pakabų ilgiu, todėl prieš pirkdami atidžiai išmatuokite atstumą nuo apatinės svirties tvirtinimo kaiščių iki atitinkamo atstumo už traktoriaus padangos.

Matmenys:

darbinis pečių ilgis (lasz) nuo centro iki kaiščio skylių centro: 600 mm,

pečių plotis ( lasz): 50 mm

svirties storis (lasz): 16 mm,< p>

rutulinių galų skylių skersmuo: 22 mm,

skylių skersmuo tvirtinimo grandinių varžtams: 16 mm

pakabos kaiščių skersmuo: 14 mm,

angų skersmuo pakabos kaiščiui: 13,50 mm,

darbinis pakabos ilgis su reguliavimu: mažiausiai 365 mm su maksimaliais susuktais sriegiais, 140 mm vidurinis pakabos elementas,

darbinis pakabos ilgis be reguliavimo 405 mm,

darbinis ilgis traukimo grandinės: mažiausiai 260 mm nuo centro iki skylių centro, kai varžtas yra visiškai priveržtas, vidurinis elementas 95 mm,

skylės skersmuo apatiniam traukimo grandinių laikikliui (rankovė): 23 mm,

įtempimo grandinės varžto sriegis: M12 / M16,

sagties ilgis: 400 mm (vidurinis elementas), mažiausiai 515 mm nuo kaiščio angų centro iki centro, esant maksimaliai susuktam varžtui ,

rutulinių angų skersmuo: 19 mm,

sagties sriegis: M27,

bendras apatinio laikiklio ilgis: 485 mm,< p>

apatinės atramos darbinis ilgis: 430 mm,

apatinės atramos skersmuo: 22 mm,,

maksimalus atstumas tarp pečių (apatinė atrama): 320 mm,

svoris: 21 kg.

Tritaškio jungties kategorija I kat. reiškia, kad kaiščių ir kaiščių angų skersmuo yra nuo 19 iki 22 mm. Skirtas stropams skirtas grąžulas yra 510 mm grąžulas.

Prekė detaliau

Prekės ženklas 4farmer

Kodas 15012515693064

Būklė Nauja

Charakteristikos

Gamintojas: 4farmer
Detalės numeris: TUZ/IE/4100-6/KUBOTA

Specifinė nuoroda

MPN: TUZ/IE/4100-6/KUBOTA
