Nauja

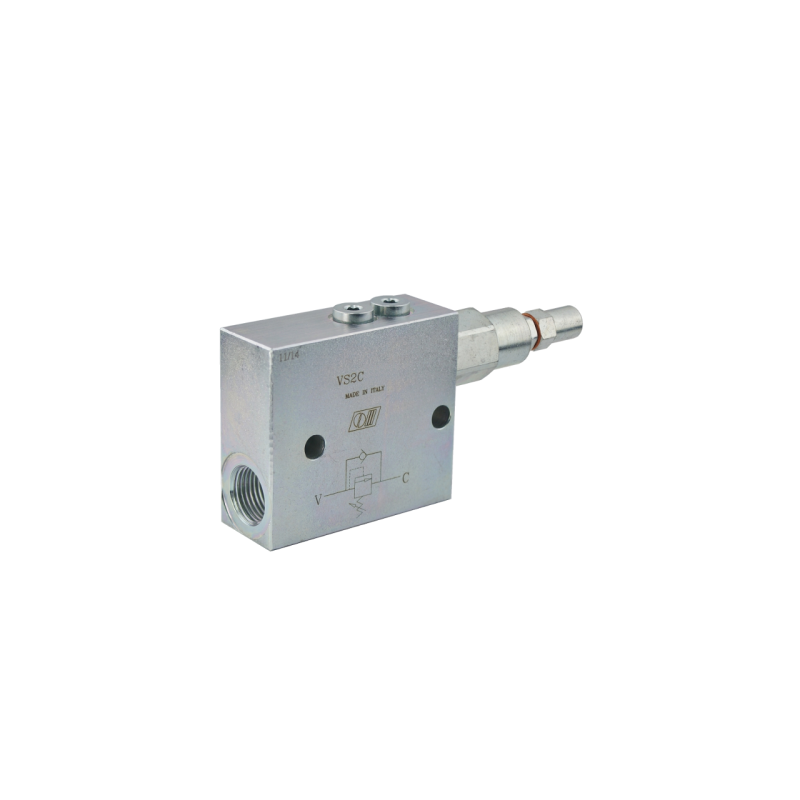

Sekvencinis vožtuvas VS2C 3/4" 110L/min 10-180 bar

Kodas 1.35.39.0200.151

Prekės ženklas OLEODINAMICA ITALIA

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS TIESIOGINIS NUOSEKLUS VOŽTUVAS VS2C 3/4"

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, statybose ir pramonėje.

Vožtuvas tinka sistemoms, kuriose veikia dvi pavaros, maitinamos vieno šaltinio, pvz., vienos skirstytuvo sekcijos. Vožtuvas padeda nustatyti šių pavarų veikimo seką, neatsižvelgiant į jų dydį ir apkrovą. Antroji pavara pradeda išsiskleisti tik po to, kai pirmoji pavara yra visiškai išskleista arba jei pirmoji pavara išskleidimo metu susiduria su pasipriešinimu, dėl kurio padidėja slėgis ir atsidaro sekos vožtuvas. Žemiau galite pamatyti konkrečias šių vožtuvų schemas ir pritaikymą:

Dviejų vienpusio veikimo pavarų išskleidimo sekos nustatymas

Naudojant vieną sekos vožtuvą:

Dviejų dvigubo veikimo pavarų veikimo sekos nustatymas

Naudojant du sekos vožtuvus:

Vožtuvas reguliuojamas rankenėle, nustatymus galima užfiksuoti fiksavimo veržle.

BENDROJI INFORMACIJA:

Prijungimas: Prijungti P prie tiekimo linijos, prijunkite A ir B prie dviejų hidraulinių linijų, tarp kurių reikia perjungti alyvos srautą.

Maksimalus srautas: 110 l/min

Hidraulinių skylių skaičius korpuse: 2

Vidiniai sriegiai korpuse [BSP]: 3/4 colio

Medžiaga: cinkuotas plienas

SLĖGIO DIAPAZONAS:

Vožtuvo slėgio reguliavimo diapazonas: 10–180 bar

Gamyklinis vožtuvo nustatymas: 90 bar

Vožtuvo reguliavimas: 30 bar per visą apsisukimą

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Alyvos tipas: Hidraulinė alyva mineralinės alyvos pagrindu

GRAFINĖ DIAGRAMA:

Prekė detaliau

Prekės ženklas OLEODINAMICA ITALIA

Kodas 1.35.39.0200.151

Charakteristikos

Gamintojas: OLEODINAMICA ITALIA
Gamintojo detalės kodas: 1.35.39.020

Specifinė nuoroda

MPN: 1.35.39.020
