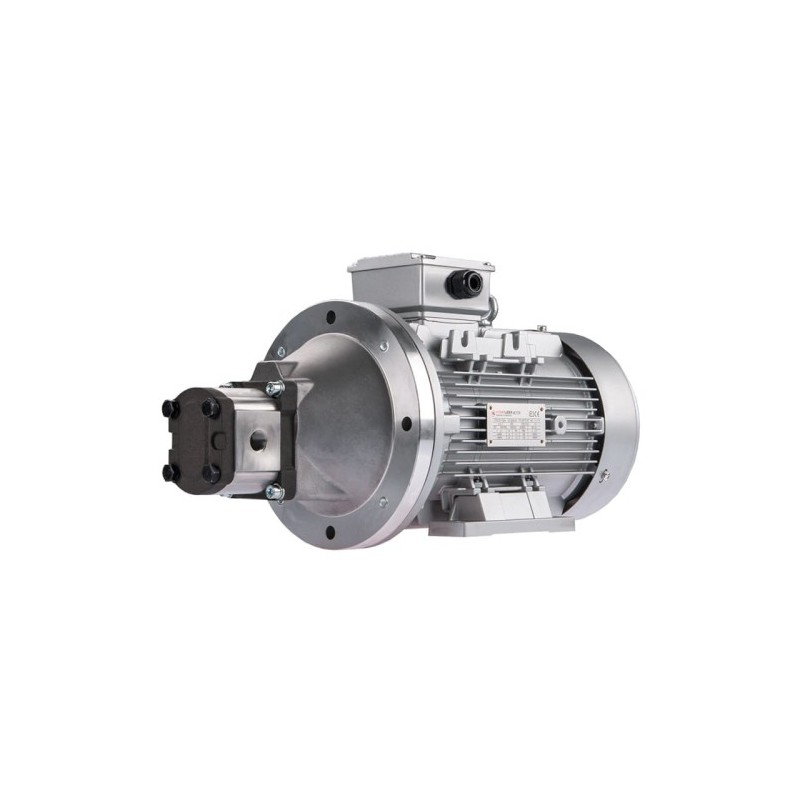

Dešinės pusės krumpliaratis hidraulinis siurblys 6L + 3 fazių elektros variklis IE3 400V 1,5kW 14MPa

Kodas 1.40.55.0610.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS KRUMPLIARINIS SIURBLYS + ENERGIJĄ TAUPANTIS IE3 400V 1,5KW VARIKLIS

Simbolis:
1.40.55.061

Dalies gamintojas:
Hydroleader

Pritaikymas:

Hidraulinis siurblys komplekte su energiją taupančiu varikliu su specialiu korpusu, kuris puikiai išsklaido šilumą, pritaikytu nuolatiniam darbui esant apkrovai.

Siurblio našumas komplekte:

6L/min

Maksimalus slėgis komplekte:

14MPa

Komplektą sudaro:

elektros variklis
variklio tvirtinimo kojelės
krumpliaratinis hidraulinis siurblys
varpinė jungtis
krumplinė sankaba
jungtys ir varžtai

Bendras aprašymas ir eksploatavimo sąlygos:

AHC3 variklių serija yra voverės narvelio tipo indukciniai varikliai, pasižymintys IE3 efektyvumu ir varine statoriaus apvija, mažomis srovės sąnaudomis ir labai dideliu eksploatavimo efektyvumu.

Pagaminta IP55 apsaugos klasėje. Sukurta veikti esant ne aukštesnei kaip 40 °C aplinkos temperatūrai ir ne didesniam kaip 1000 m aukštyje virš jūros lygio. Darbinis dažnis: 50 Hz. Maksimali variklio temperatūra įprastomis eksploatavimo sąlygomis neturi viršyti 100 °C. Varikliai turi PTC jutiklius, nustatytus 130 °C temperatūrai. Varikliai turi būti montuojami tokiose vietose, kur jiems bus reikalinga tinkama ventiliacija aušinimui.

Įtampa ir prijungimas:

Varikliai prie tinklo turi būti prijungti naudojant apsaugą nuo perkrovos. Apsauga turi atitikti variklio parametrus.
Varikliai iki 3 kW: 230 V jungtis △, 400 V jungtis Y
Varikliai nuo 4 kW: 400 V jungtis △, 690 V jungtis Y
Gnybtų dėžutėje yra 6 jungtys. Prijunkite variklį pagal schemą, esančią po gnybtų dėžutės dangteliu Y arba △.

VARIKLIO TECHNINIAI PARAMETRAI:

Tipas:

AHC3 90 L-4

Galia (kW):

1,5

Galia (AG):

2

Įtampa (V):

400

Srovės daugybos santykis:

6,5

Triukšmo lygis (dB):

61

Veleno sukimosi greitis (aps./min.):

1445

Sukimosi kryptis:

dešinė arba kairė

Varančiojo veleno skersmuo (mm):

24

Veleno raktas:

taip (8 mm)

Sandariklis:

IP55 dvipusis

Flanšas skambučio jungikliui tvirtinti:

taip (fi 200 mm)

Tvirtinimo kojelės:

taip

Korpusas:

aliuminis

Apvija:

varis

SIURBLIO TECHNINIAI PARAMETRAI:

Tipas:

krumpliaratis su europietiško tipo flanšu

Šio komplekto našumas (l/min):

5,8

Sukimosi kryptis:

dešinė

Maksimalus šio komplekto slėgis (MPa):

14

Maksimalus slėgis pagal gamintoją (MPa):

25

Siurbimo jungtys (G):

vidinis sriegis 1/2"

Slėgimo jungtys (G):

vidinis sriegis 1/2"

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.40.55.0610.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.40.55.061

Specifinė nuoroda

MPN: 1.40.55.061
