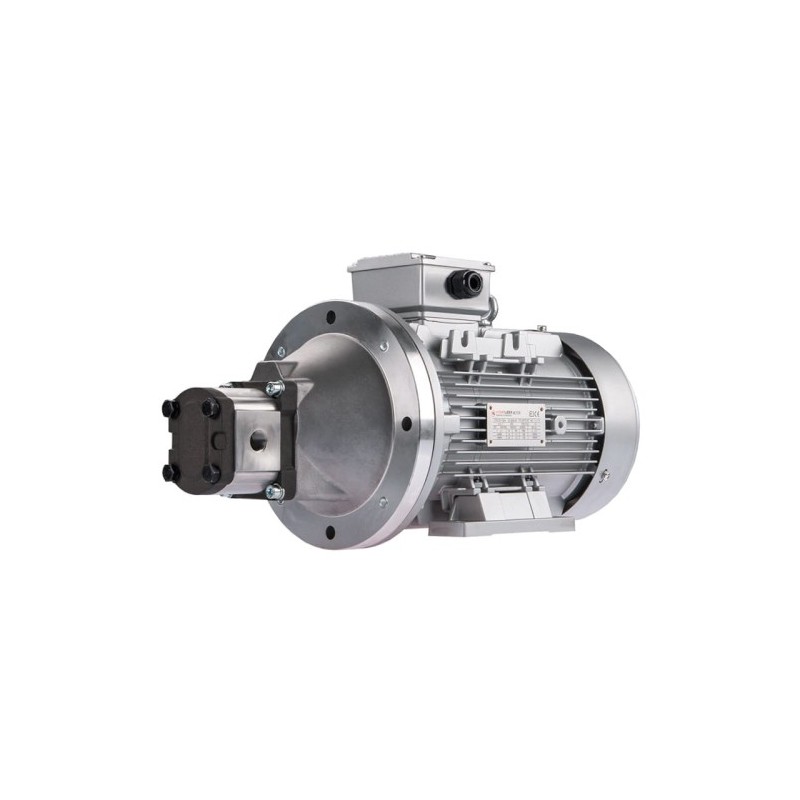

Dešinės pusės krumpliaratis hidraulinis siurblys 6L + 3 fazių elektros variklis IE3 400V 1.1kW 10MPa

Kodas 1.40.55.0600.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS KRUMPLIARINIS SIURBLYS + ENERGIJĄ TAUPANTIS IE3 400 V 1,1 kW VARIKLIS

Simbolis:
1.40.55.060

Dalies gamintojas:
Hydrolider

Pritaikymas:

Hidraulinis siurblys komplekte su energiją taupančiu varikliu ir specialiu korpusu, kuris puikiai išsklaido šilumą, pritaikytu nuolatiniam darbui esant apkrovai. Jis plačiai naudojamas stacionarių žemės ūkio, sodininkystės, miškininkystės, statybos ir plačiosios pramonės šakų hidraulinėse sistemose.

Siurblio našumas:

6 l/min

Maksimalus slėgis:

10 MPa

Komplektą sudaro:

elektros variklis
variklio tvirtinimo kronšteinai
krumplinis hidraulinis siurblys
varpinė jungtis
krumplinė sankaba
jungtys ir varžtai

Bendras aprašymas ir eksploatavimo sąlygos:

AHC3 variklių serija yra trumpojo jungimo indukciniai varikliai, pasižymintys IE3 efektyvumu ir varinėmis statoriaus apvijomis, mažomis srovės sąnaudomis ir labai aukštu eksploatavimo efektyvumu.

Pagaminta pagal IP55 apsaugos klasę. Sukurta veikti ne aukštesnėje kaip 40 °C aplinkos temperatūroje ir ne didesniame kaip 1000 m aukštyje virš jūros lygio. Darbinis dažnis: 50 Hz. Maksimali variklio temperatūra normaliomis eksploatavimo sąlygomis neturėtų viršyti 100 °C. Varikliai aprūpinti PTC jutikliais, nustatytais 130 °C temperatūrai. Varikliai turėtų būti montuojami tokiose vietose, kur jie būtų tinkamai vėdinami aušinimui.

Įtampa ir prijungimas:

Varikliai prie tinklo turi būti prijungti naudojant apsaugą nuo perkrovos. Apsauga turi būti suderinama su variklio parametrais.
Varikliai iki 3 kW: 230 V jungtis △, 400 V jungtis Y
Varikliai nuo 4 kW: 400 V jungtis △, 690 V jungtis Y
Gnybtų dėžutėje yra 6 jungtys. Prijunkite variklį pagal schemą, esančią po gnybtų dėžutės dangteliu Y arba △.

VARIKLIO TECHNINIAI PARAMETRAI:

Tipas:

AHC3 90 S-4

Galia (kW):

1,1

Galia (AG):

1,5

Įtampa (V):

400

Srovės daugybos santykis:

6,5

Triukšmo lygis (dB):

61

Veleno sukimosi greitis (aps./min.):

1400

Sukimosi kryptis:

dešinė arba kairė

Varančiojo veleno skersmuo (mm):

24

Veleno raktas:

taip (8 mm)

Sandariklis:

IP55 dvipusis

Flanšas skambučio jungikliui tvirtinti:

taip (fi 200 mm)

Tvirtinimo kojelės:

taip

Svoris (kg):

a

Korpusas:

aliuminis

Apvijos:

varis

TECHNINIAI SIURBLIO PARAMETRAI:

Tipas:

krumpliaratis su europietiško tipo flanšu

Našumas šiame rinkinyje (l/min):

5,6

Sukimosi kryptis:

dešinė

Maksimalus slėgis šiame rinkinyje (MPa):

10

Maksimalus slėgis pagal gamintoją (MPa):

25

Siurbimo jungtys (G):

vidinis sriegis 1/2"

Presavimo jungtys (G):

vidinis sriegis 1/2"
