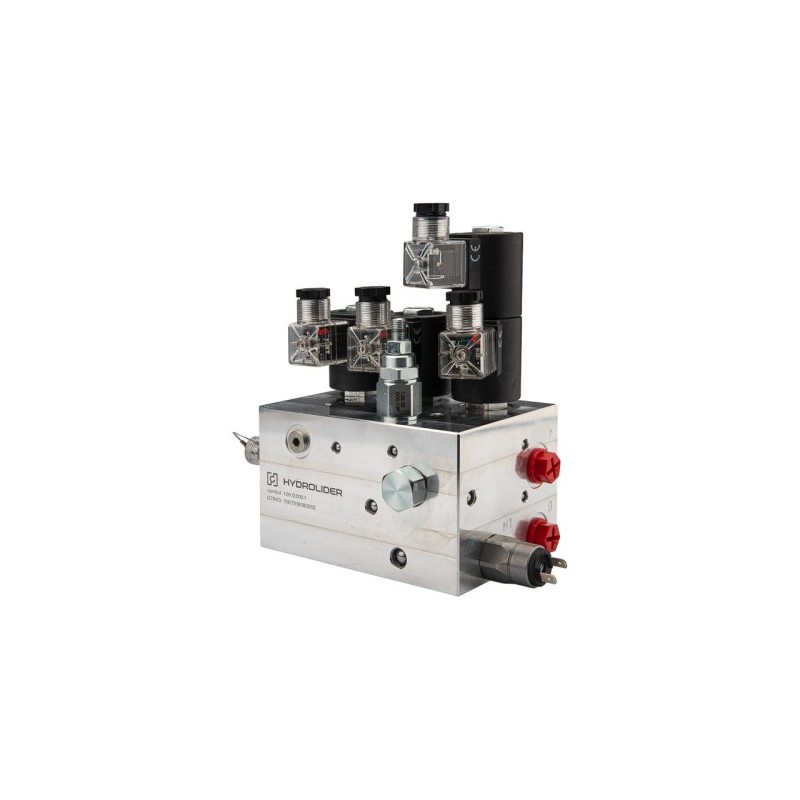

Žemės ūkio transporto priemonių automatinių vairavimo sistemų hidraulinis blokas

Kodas 1.06.12.000.10.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

ŽEMĖS ŪKIO TRANSPORTO PRIEMONIŲ AUTOMATINIŲ VAIRAVIMO SISTEMŲ HIDRAULINIS BLOKAS

Simbolis:
1.06.12.000.1

Detalės gamintojas:
Hydroleader

Bloko montavimas traktoriaus hidraulinėje sistemoje:

Žemės ūkio transporto priemonių automatinių vairavimo sistemų hidraulinis blokas turi 6 alyvos prievadus:

Darbiniai prievadai A ir B jungiami prie hidraulinio vairo stiprintuvo cilindro alyvos prievadų Privadai L ir R jungiami prie OC tipo vairo vožtuvo alyvos prievadų O prievadas jungiamas prie P prievado vairo vožtuve Hidraulinis siurblys iš traktoriaus hidraulinės sistemos prijungtas prie P prievado

Automatinis transporto priemonės vairavimas galimas transporto priemonėse, kuriose įrengtas hidraulinis blokas ir navigacijos sistema, įjungus funkciją jutikliniame ekrane. Kai transporto priemonė pajuda, hidraulinis blokas pradeda tiekti alyvą į vairo cilindrą, pagal iš kompiuterio gaunamus valdymo signalus. Vairavimo korekcijos atliekamos nuolat, remiantis sistemos vairavimo jutiklio informacija ir GPS padėtimi. Automatinis vairavimas tęsiasi tol, kol funkcija išjungiama planšetiniame kompiuteryje arba kol operatorius pasuka vairą, taip priversdamas valdyti rankiniu būdu (viskas priklauso nuo programavimo ir navigacijos sistemos galimybių). Hidrauliniame bloke yra slėgio jungiklis, prijungtas prie hidraulinio bloko O prievado, kuris prijungtas prie vairo vožtuvo P prievado. Atvirojo tipo (OC) vairo vožtuvams pritaikytoje versijoje alyva laisvai teka į rezervuarą, kai vairas yra neutralioje padėtyje, o slėgio jungiklis neaptinka slėgio sistemoje. Sukant vairą, slėgis O linijoje greitai padidėja, nes alyva teka į vairo sistemą. Tada įjungiamas slėgio jungiklis ir duoda signalą automatinei valdymo sistemai sustabdyti sukimo operaciją.

Hidraulinė sistema:

Integruota hidraulinė sistema OC tipo sukimo vožtuvams

Maksimalus nuolatinis darbinis slėgis:

210 bar

Maksimalus srautas:

22,7 l/min

Maitinimo įtampa:

Nominali: +12 VDC

Prieigų dydžiai:

P, O, A, B, L, R: G 3/8”

M1: G 1/4”

M2: aklina srieginė jungtis, G 1/4”

TECHNINIAI DUOMENYS – ĮJUNGIMO/IŠJUNGIMO RITĖS

Maksimali sugerta galia:

20 W

Maksimali ritės srovė:

1,67 A

Ritės varža esant 20 °C (68 °F):

7,2 Ω ±3

Izoliacijos klasė:

H klasė 180°C

TECHNINIAI DUOMENYS – PROPORCIONALIOS RITĖS

Maksimali sugerta galia:

20,31 W

Maksimali ritės srovė:

1,69 A

Ritės varža esant 20°C (68°F):

7,09 Ω ±3

Izoliacijos klasė:

N klasė 200°C

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.06.12.000.10.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.06.12.000.1

Specifinė nuoroda

MPN: 1.06.12.000.1
