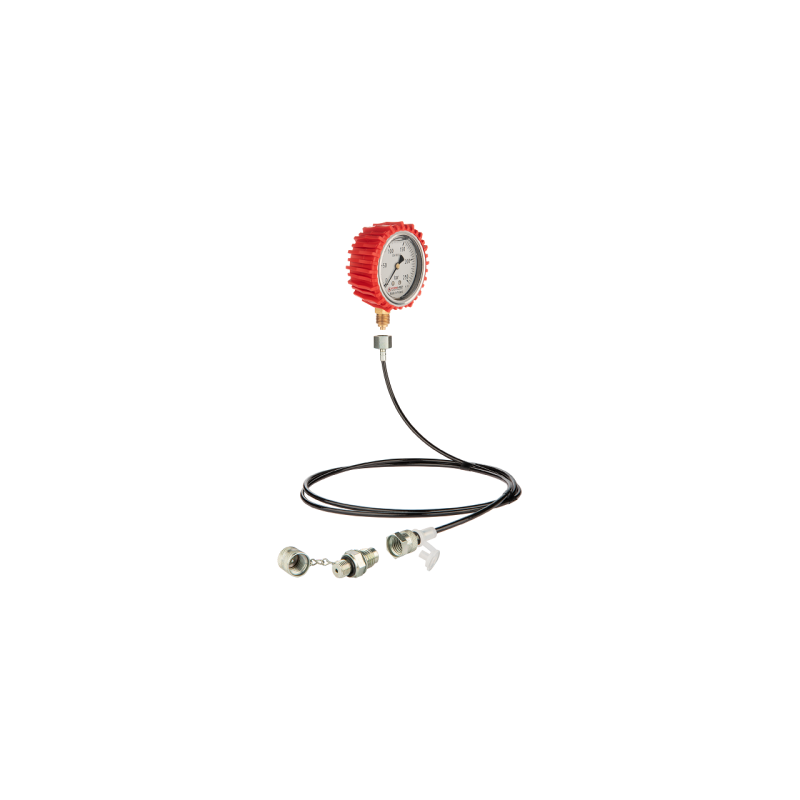

Serviso rinkinys alyvos slėgiui matuoti ir hidraulinės sistemos diagnostikai. 250 barų slėgio matuoklis + 2000 mm žarna su M10x1

Kodas 1.52.00.803.21.2500.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

MATAVIMO RINKINYS SU 250 BARŲ SLĖGIO MATUOKLIU
SU 2 M ŽARNA IR ED M10X1 SERVISO JUNGTIMI
Simbolis: 1.52.00.803.21.250 Dalies gamintojas: „Hydrolider“ Pritaikymas:
Šis rinkinys skirtas alyvos slėgiui matuoti uždarose hidraulinėse sistemose, kur sąlygos leidžia susidaryti hidrauliniam slėgiui. Jungtis turi srieginį dangtelį su grandine, apsaugančią nuo oro sąlygų. Ji sandarina jungtį, kai žarna su matavimo rinkiniu yra atjungta. Šis sprendimas leidžia jungčiai visam laikui likti savo vietoje, net kai mašina veikia esant slėgiui ir matavimo rinkinys yra atjungtas.

Srieginis sriegis, jungiantis manometrą prie žarnos:
G1/4" su priekiniu sandarikliu

Srieginis sriegis, jungiantis žarną prie aptarnavimo angos:
M16x2 (MINIPRESS sistema)

Prijungimo sriegis įrenginio korpuso pusėje:
M10x1 išorinis sriegis su ED sandarikliu
Ciferblato skersmuo:
63 mm
Matavimo diapazonas:
0 - 250 bar
Tikslumo klasė:
1,6

Užpildas:
glicerinas
Žarnos prijungimo taškas:
šone
Korpuso medžiaga:
nerūdijantis plienas
Stiklas:
šalčiui atsparus polikarbonatas
Dangtelis:
nerūdijantis plienas
Papildoma įranga:
guminis dangtelis
Žarnos ilgis:
2000 mm
Išorinis / vidinis žarnos skersmuo:
5 mm / 2,2 mm
Minimalus lenkimo spindulys:
20 mm
Maksimalus slėgis:
630 bar
Slėgis, plyšimo slėgis:
1890 bar
Darbinė temperatūra:
nuo -40 °C iki +100 °C
Šerdies medžiaga:
Termoplastinis poliesteris
Pintinė medžiaga:
Aramidinis pluoštas (Kevlaras)
Dangtelio medžiaga:
Atsparus dilimui poliuretanas
Jungties medžiaga:
Nerūdijantis plienas

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.52.00.803.21.2500.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.52.00.803.21.250

Specifinė nuoroda

MPN: 1.52.00.803.21.250
