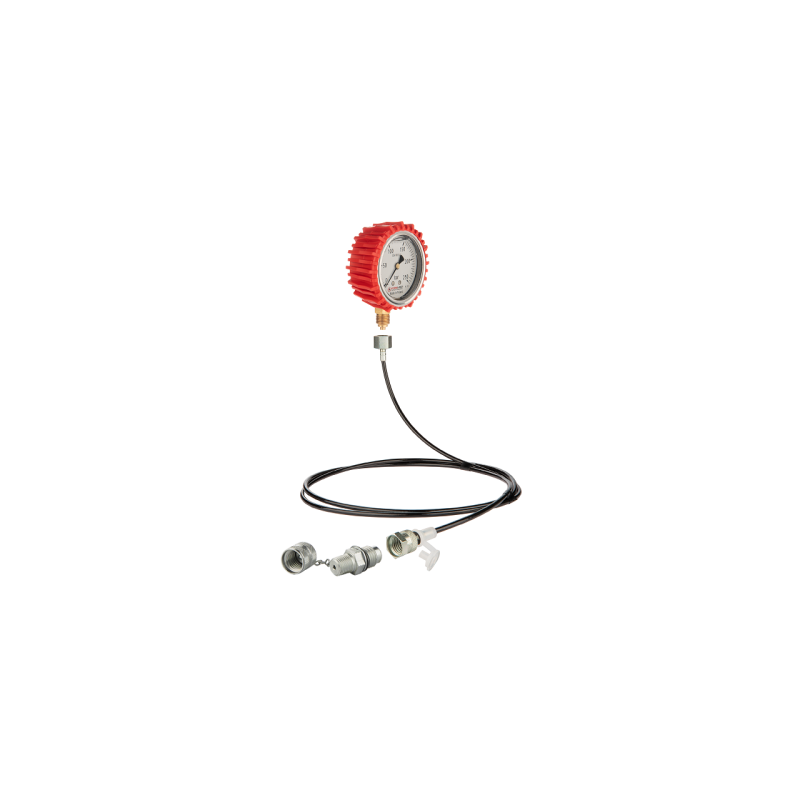

MATAVIMO RINKINYS SU 250 BARŲ SLĖGIO MATUOKLIU SU 1 M ŽARNA IR 1/4 COLIO NPTF SERVISO JUNGTIMI
Simbolis: 1.52.00.803.18.250 Dalies gamintojas: Hydrolider Pritaikymas: Rinkinys skirtas alyvos slėgiui matuoti uždarose hidraulinėse sistemose, kur sąlygos leidžia susidaryti hidrauliniam slėgiui. Jungtis turi srieginį dangtelį su grandine, apsaugančią nuo oro sąlygų. Ji sandarina jungtį, kai žarna su matavimo rinkiniu yra atjungta. Šis sprendimas leidžia jungčiai likti visam laikui prijungtai, net kai mašina veikia esant slėgiui ir matavimo rinkinys yra atjungtas.
Sriegis, jungiantis slėgio matuoklį su žarna: G1/4" su priekiniu sandarikliu
Sriegis, jungiantis žarną su aptarnavimo anga: M16x2 (MINIPRESS sistema)
Jungties sriegis iš įrenginio korpuso pusės: NPTF 1/4" išorinis sriegis Laikrodžio skersmuo: 63 mm Matavimo diapazonas: 0–250 barų Tikslumo klasė: 1,6 Užpildas: glicerinas Kabelio prijungimo taškas: šonas Korpuso medžiaga: nerūdijantis plienas Stiklas: šalčiui atsparus polikarbonatas Dangtelis: nerūdijantis plienas Papildoma įranga: guminis dangtelis Kabelio ilgis: 1000 mm Išorinis / vidinis kabelio skersmuo: 5 mm / 2,2 mm Minimalus lenkimo spindulys: 20 mm Maksimalus slėgis: 630 barų Plyšimo slėgis: 1890 barų Darbinė temperatūra: nuo -40 °C iki +100 °C Šerdies medžiaga: termoplastinis poliesteris Pintinė medžiaga: aramidinis pluoštas (Kevlaras) Dangtelio medžiaga: dilimui atsparus poliuretanas Jungties medžiaga: nerūdijantis plienas
