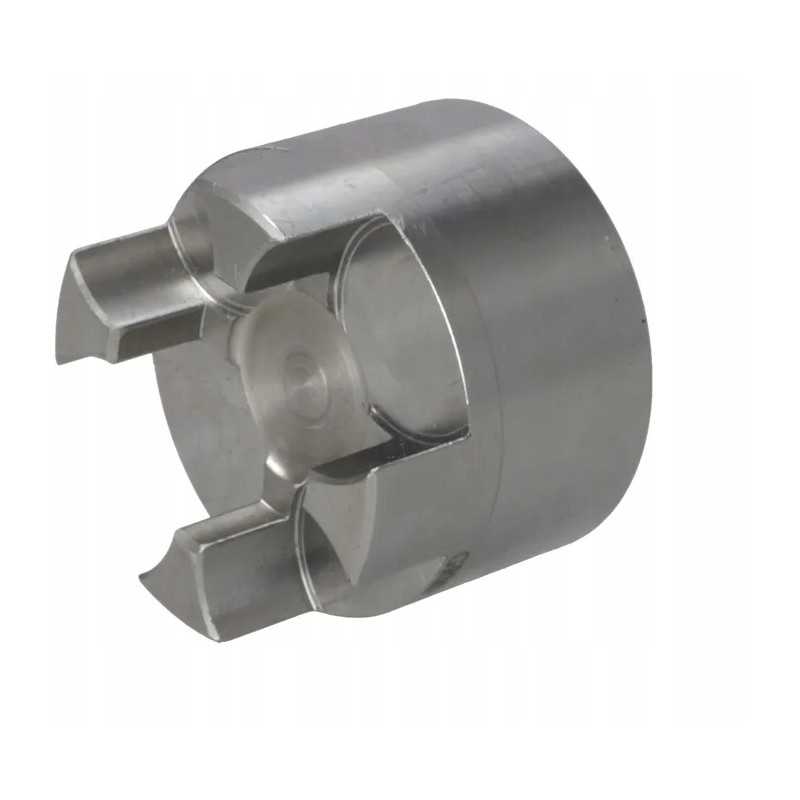

GRM2838B Stebulės 28 B valdymo anga Taikymas
Siurblio ir variklio veleno jungtis
Savybės
Atsparus pradūrimui
balansavimas: G16 pagal DIN-ISO 1940
Techninė informacija
Stebulės anga, rakto griovelis ir srieginė anga yra neprivalomi
galima pagal gaminio direktyvą 94/ 9 /WE ATEX
pilna mova susideda iš dviejų pusių GRMB..B1/GRMB..B2 tipo ir vienos plastikinės žvaigždės
keičiamos su Rotex (KTR), Spidex RaJa, MultiMont Astra (Reich), Trasco (SIT), Giflex (Chiaravalli) )
Medžiaga
Plienas
Susideda iš
1 movos pusės
L Bendras ilgis
90 mm
M Tarpas
20 mm
Fg Raktas/rakto plotis
10 mm
Nominalus darbinis sukimo momentas 92Nm
95N m
Nominali sukimo momento darbinė jėga 98Nm
160 N·m
Tipas - kodas
28/38
G D2 maks.
38 mm
A stebulė Ø
65 mm
H Ilgis, korpusas
35 mm
Maks. kampinis veleno poslinkis
1,5°
Maks. ašinio veleno poslinkis
1,5 mm
Maks. radialinio veleno poslinkis
0,25 mm
E Išorinis skersmuo, flanšas
65 mm
