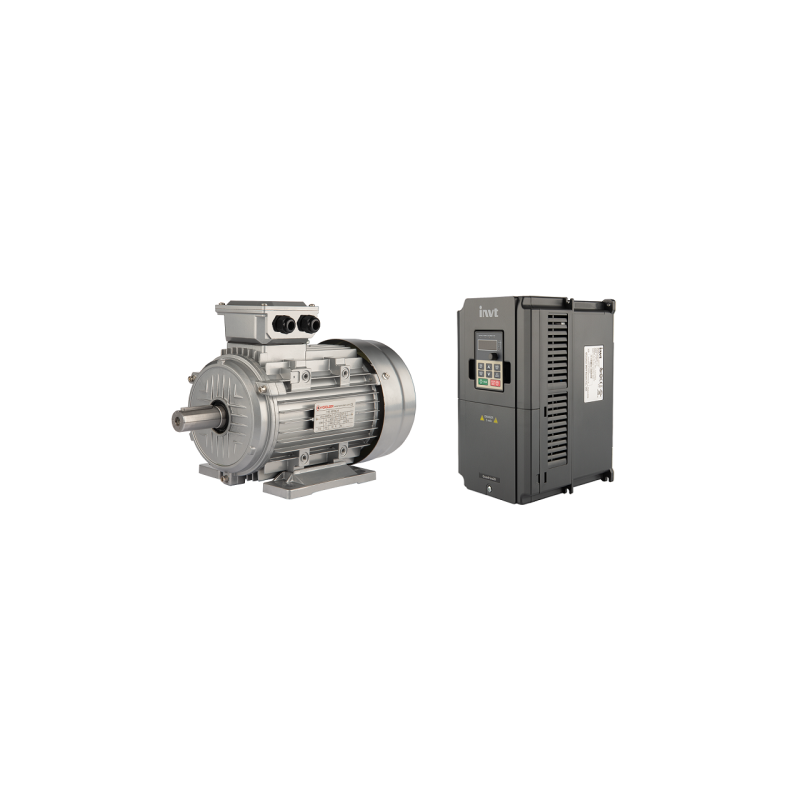

Trifazis 400 V 11 kW elektros variklis su GD20-011G-4-EU trifaziu vektoriaus keitikliu ir variklio greičio reguliatoriumi

Kodas 1.42.50.21.1101.10.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

FAZIŲ 400 V 11 kW ELEKTROS VARIKLIS SU B3 FLANŠU

+ GD20-011G-4-EU VEKTORINIS KEITIKLIS 11 kW VARIKLIAMS

Simbolis:
1.42.50.21.1101.1

Dalies gamintojas:
Hydroleader

Variklio pritaikymas:

3 fazių 380 V (400 V) G160 bendrosios paskirties variklis, kurio galia 11 kW, su B3 flanšu, kurio pastovus veleno greitis yra 1460 (1500) aps./min. Į komplektą įeina GD20-011G-4-EU vektoriaus keitiklis, skirtas variklio veleno greičiui sumažinti ir tiksliai nustatyti. Bendrosios paskirties variklis, pritaikytas nuolatiniam darbui pramonėje ir žemės ūkyje. Naudojamas hidraulinėse sistemose siurbliams varyti. Mechaninėse sistemose, norint sukti kitus sistemos elementus, pvz., sraigtus, tiektuvus, konvejerių juostas, transmisijos diržus, ventiliatorius ir kt.

Variklio tipas:

AHC 160M-4

Mechaninis dydis:

160

Variklio simbolis:

1.42.11.110.1

Galia (kW):

11

Nominalus sukimo momentas (Nm):

71,9

Srovė (A):

20,64

Įtampa (V):

400 (380)

Sukimosi greitis (aps./min.):

1460 (standartinis 1500)

Veleno sukimosi kryptis:

dešinė arba kairė (priklausomai nuo jungties (laidų))

Veleno skersmuo (mm):

42

Velnas Apsauga:

raktas

Sandariklis (vandeniui atsparus):

IP55 (abi pusės)

Flanšas skambučio jungikliui tvirtinti:

nėra

Pagrindo tvirtinimo kojelės:

įtraukta

Korpusas:

aliuminis

Apvija:

varis

Keitiklio taikymas:

Keitiklis pasižymi labai gera įranga, įskaitant: C3 kategorijos EMC filtrą, dinaminio stabdymo modulį, integruotą LED operatoriaus skydelį ir RS485 ryšį su „Modbus RTU“ protokolu. Jis sukurtas taip, kad būtų kuo trumpesnis įrengimo ir paleidimo laikas. Idealiai tinka tiems, kurie ieško keitiklio su didelėmis galimybėmis už prieinamą kainą.

MAITINIMO ĮVESTIS:

Įėjimo įtampa (V):

AC 3 fazių 380 V (-15
) ~440 V (+10
)

Dažnis (Hz):

50 Hz arba 60 Hz (leistinas diapazonas 47–63 Hz)

IŠĖJIMO GALIA:

Išėjimo įtampa (V):

3 fazių kintamoji srovė 380–440 V

Išėjimo srovė (A):

25 A

Išėjimo galia (kW):

11 kW

Savybės:

Atsparumas vandeniui: IP20
Maksimalus išėjimo dažnis 400 Hz
RS485 ryšys su „ModbusRTU“ protokolu
Sukimo momento valdymo funkcija
Platus apsaugos diapazonas
Paskutinių 5 gedimų būsenų istorija su paskutinių 3 gedimų veikimo parametrų atmintimi
Integruotas specialus išėjimo įtampos reguliavimo režimas, neatsižvelgiant į nustatytą U/f
Skraidančiojo paleidimo funkcija, idealiai tinka paleidimui su besisukančia apkrova, pvz., ventiliatoriumi
Integruotas EMC C3 kategorijos trukdžių filtras su galimybe atjungti filtro Y kondensatorius, kad sumažėtų nuotėkio srovės (apsaugo nuo nepageidaujamo diferencialinių jungiklių suveikimo)
Integruotas PID valdiklis su miego funkcija leidžia automatiškai valdyti, pvz., siurblius ir ventiliatorius
Integruotas stabdymo modulis
Dviejų ir trijų laidų valdymas
Veikimo laiko skaitiklis

Skaitmeniniai įėjimai ir išėjimai:

Keturi fiksuoti skaitmeniniai įėjimai su nustatoma įėjimo logika: teigiama arba neigiama, įtampos diapazonas 24 VDC
Vienas greitas skaitmeninis įėjimas HDI, 24 VDC
Programuojamos skaitmeninių įėjimų ir išėjimų funkcijos, įskaitant skaitiklio funkciją
Vienas perjungimo relinis išėjimas (SPDT), daugiafunkcis
Galimybė bet kokiu būdu formuoti įėjimo/išėjimo poliškumą (bitų žodis)

Analoginiai įėjimai ir išėjimai:

Du analoginiai įėjimai, numatytasis 0–10 V, nustatomas įėjimo tipas – įtampa arba srovė.
Pagal poreikį pritaikykite įėjimo charakteristikas, nurodydami įėjimo diapazono pradžios ir pabaigos koordinates.
Du analoginiai išėjimai 0–10 arba 0–20 mA, reguliuojamos išėjimo charakteristikos, pasirenkamas stebimas kintamasis.
Integruotas potenciometras, prijungtas prie nepriklausomo vidinio įėjimo (gnybtai neišvesti į gnybtų bloką), reguliuojamos charakteristikos kaip ir kitų analoginių įėjimų.

Instrukcijos ir sertifikatai:

Produkto pakuotėje yra montavimo instrukcijos lenkų kalba. Gamintojo katalogo kortelę anglų kalba galima išsiųsti nurodytu el. pašto adresu. Produktas turi visus reikiamus sertifikatus, leidžiančius prekiauti ir naudoti Europos Sąjungoje.
Sertifikatai: RoHS, TÜV, CE.
