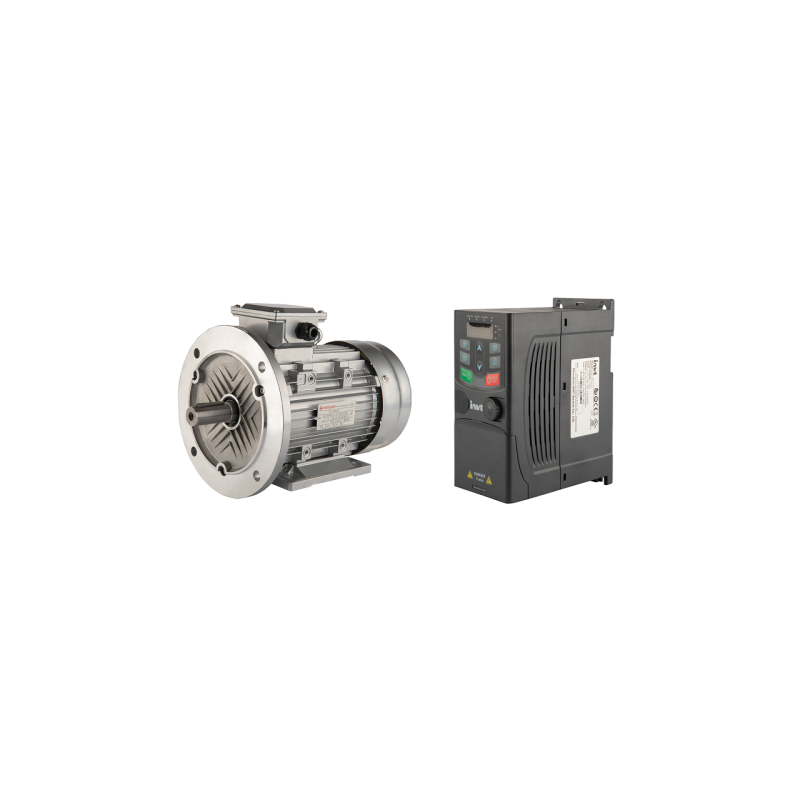

Trifazis 400 V 1,1 kW elektros variklis komplekte su trifaziu vektoriaus keitikliu GD20-1R5G-4-EU variklio greičio reguliatorium

Kodas 1.42.50.22.0111.10.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

FAZIŲ 400 V 1,1 kW ELEKTROS VARIKLIS SU B35 FLANŠU

+ GD20-1R5G-4-EU VEKTORINIS KEITIKLIS 1,1 kW VARIKLIAMS

Simbolis:
1.42.50.22.0111.1

Dalies gamintojas:
Hydroleader

Variklio pritaikymas:

3 fazių 380 V (400 V) G90 bendrosios paskirties variklis, kurio galia 1,1 kW, su B35 flanšu, kurio pastovus veleno greitis yra 1400 (1500) aps./min. Į komplektą įeina GD20-1R5G-4-EU vektoriaus keitiklis, skirtas variklio veleno greičiui sumažinti ir tiksliai nustatyti. Bendrosios paskirties variklis, pritaikytas nuolatiniam darbui pramonėje ir žemės ūkyje. Hidraulinėse sistemose jis naudojamas siurbliams varyti. Mechaninėse sistemose, norint sukti kitus sistemos elementus, pvz., sraigtus, tiektuvus, konvejerių juostas, transmisijos diržus, ventiliatorius ir kt.

Variklio tipas:

AHC 90S-4

Mechaninis dydis:

G90

Variklio simbolis:

1.42.10.011.1

Galia (kW):

1.1

Nominalus sukimo momentas (Nm):

7,50

Srovė (A):

2,64

Įtampa (V):

400 (380)

Sukimosi greitis (aps./min.):

1400 (standartinis 1500)

Veleno sukimosi kryptis:

dešinė arba kairė (priklausomai nuo jungties) (laidai)

Veleno skersmuo (mm):

24

Velnas Apsauga:

raktas

Sandariklis (vandeniui atsparus):

IP55 (abi pusės)

Flanšas skambučio jungikliui tvirtinti:

B35 tipas pridėtas

Pagrindo tvirtinimo kojelės:

pridedamos

Korpusas:

aliuminis

Apvija:

varis

Keitiklio taikymas:

Keitiklis pasižymi labai gera įranga, įskaitant: C3 kategorijos EMC filtrą, dinaminio stabdymo modulį, integruotą LED operatoriaus skydelį ir RS485 ryšį su „Modbus RTU“ protokolu. Jis sukurtas taip, kad sutrumpėtų įrengimo ir paleidimo laikas. Idealiai tinka tiems, kurie ieško keitiklio su didelėmis galimybėmis už prieinamą kainą.

MAITINIMO ĮVESTIS:

Įėjimo įtampa (V):

Trijų fazių kintamoji srovė 380 V (-15
) ~440 V (+10
)

Dažnis (Hz):

50 Hz arba 60 Hz (leistinas diapazonas 47~63 Hz)

IŠĖJIMO GALIA:

Išėjimo įtampa (V):

3 fazių kintamoji srovė 380–440 V

Išėjimo srovė (A):

4,2 A

Išėjimo galia (kW):

1,5 kW

Savybės:

Atsparumas vandeniui: IP20
Maksimalus išėjimo dažnis 400 Hz
RS485 ryšys su ModbusRTU protokolu
Sukimo momento valdymo funkcija
Platus apsaugos diapazonas
Paskutinių 5 gedimų būsenų istorija su paskutinių 3 gedimų veikimo parametrų atmintimi
Integruotas specialus išėjimo įtampos reguliavimo režimas, nepriklausomai nuo nustatyto U/f
Skraidančio paleidimo funkcija, idealiai tinka paleidimui su besisukančia apkrova, pvz., ventiliatoriumi
Integruotas C3 kategorijos EMC trukdžių filtras su galimybe atjungti filtro Y kondensatorius, kad sumažėtų srovės nuotėkio grandinės pertraukikliai (apsaugo nuo nepageidaujamo diferencialinių grandinės pertraukiklių suveikimo)
Integruotas PID valdiklis su miego funkcija leidžia automatiškai valdyti, pvz., siurblius ir ventiliatorius
Integruotas stabdymo modulis
Dviejų ir trijų laidų valdymas
Veikimo laiko skaitiklis

Skaitmeniniai įėjimai ir išėjimai:

Keturi fiksuoti skaitmeniniai įėjimai su nustatoma įėjimo logika: teigiama arba neigiama, įtampos diapazonas 24 VDC
Vienas greitas skaitmeninis įėjimas HDI, 24 VDC
Programuojamos skaitmeninių įėjimų ir išėjimų funkcijos, įskaitant skaitiklio funkciją
Vienas perjungimo relinis išėjimas (SPDT), daugiafunkcis
Galimybė bet kaip formuoti įėjimo/išėjimo poliškumą (bitų žodis)

Analoginiai įėjimai ir išėjimai:

Du analoginiai įėjimai, numatytasis 0–10 V, nustatomas įėjimo tipas – įtampa arba srovė.
Pagal poreikį pritaikykite įėjimo charakteristikas, nurodydami įėjimo diapazono pradžios ir pabaigos koordinates.
Du analoginiai išėjimai 0–10 arba 0–20 mA, reguliuojamos išėjimo charakteristikos, pasirenkamas stebimas kintamasis.
Integruotas potenciometras, prijungtas prie nepriklausomo vidinio įėjimo (gnybtai neišvesti į gnybtų bloką), reguliuojamos charakteristikos kaip ir kitų analoginių įėjimų.

Instrukcijos ir sertifikatai:

Įrengimo instrukcijos lenkų kalba yra pridėtos gaminio pakuotėje. Gamintojo katalogo kortelę anglų kalba galima išsiųsti nurodytu el. pašto adresu. Produktas turi visus reikiamus sertifikatus, leidžiančius prekiauti ir naudoti Europos Sąjungoje.
Sertifikatai: RoHS, TÜV, CE.

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.42.50.22.0111.10.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.42.50.22.0111.1

Specifinė nuoroda

MPN: 1.42.50.22.0111.1
