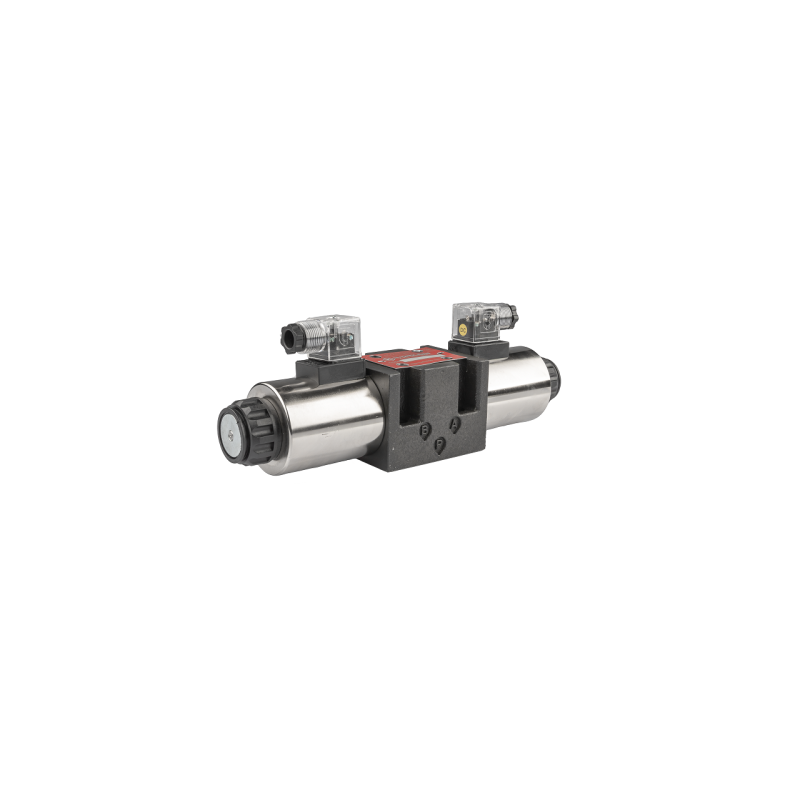

Cetop 5 NG10 (F) 230V 3 padėčių solenoidinis vožtuvas

Kodas 1.10.69.102.2300.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

CETOP 5 NG10 PLOKŠTINIS HIDRAULINIS SKIRSTYTUVAS

ELEKTRIŠKAI VALDOMAS 230 V 3 PADĖČIŲ SLYDIKLIS SU F SCHEMA

Simbolis:

1.10.69.102.230

Dalies gamintojas:

Hydrolider

Pritaikymas:

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje. Plokšteliniams tvirtinimams skirti slankiojantys vožtuvai naudojami alyvos srauto krypčiai valdyti, dėl to juda tam tikras imtuvo, pvz., pavaros ar hidraulinio variklio, judėjimas arba stabdymas. Dėl savo hidraulinės schemos vožtuvas gali būti naudojamas kaip darbinė dalis konstruojant visą CETOP 5 NG10 plokštinį vožtuvą. Skirstytuvas leidžia valdyti dvigubo veikimo cilindrą arba hidraulinį variklį abiem kryptimis.

Techniniai duomenys:

Neutralioje padėtyje (be maitinimo) slankiklis yra pradinėje padėtyje (0), šią padėtį palaiko stabilizuojančios spyruoklės. Prijungus srovę vienam iš dviejų elektromagnetų, stūmiklis pakeičia slankiklio padėtį į (1) arba (2) padėtį, pakeisdamas alyvos tekėjimo kryptį.

Hidraulinė schema:

F

Prievadų jungtys (0) padėtyje:

P---A---T / B

Prievadų jungtys (1) padėtyje:

P---A / B---T

Prievadų jungtys (2) padėtyje:

P---B / A---T

Maksimalus srautas:

120 l/min

Maksimalus slėgis:

315 bar

Įtampa:

230 V AC

Leistina aplinkos temperatūra:

-40 C iki +60 C

Leistina alyvos temperatūra:

-15 C iki +80 C

Rekomenduojama hidraulinė sistema alyva:

mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Rekomenduojamas alyvos filtravimas:

10–15 µ lygyje

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.10.69.102.2300.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.10.69.102.230

Specifinė nuoroda

MPN: 1.10.69.102.230
