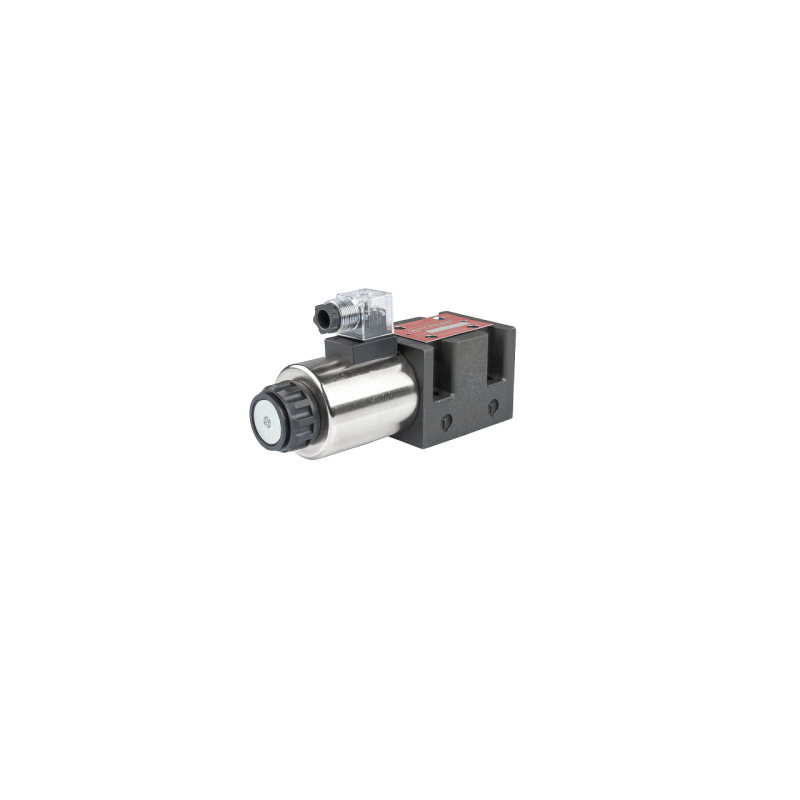

Cetop 5 NG10 (UB) 12V 2 padėčių solenoidinis vožtuvas

Kodas 1.10.69.017.120.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

CETOP 5 NG10 PLOKŠTELINIS HIDRAULINIS SKIRSTYTUVAS

ELEKTRIŠKAI VALDOMAS 12 V 2 PADĖČIŲ SLYDIKLIS SU UB SCHEMA

Simbolis:

1.10.69.017.12

Dalies gamintojas:

Hydrolider

Pritaikymas:

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje. Slankiojantys vožtuvai, skirti montuoti ant plokščių, naudojami alyvos srauto krypčiai valdyti, dėl to susidaro tam tikras imtuvo, pvz., cilindro ar hidraulinio variklio, judėjimas arba sustojimas.

Techniniai duomenys:

Neutralioje padėtyje (be maitinimo) slankiklis yra pradinėje padėtyje (0), šią padėtį palaiko stabilizuojančios spyruoklės. Prijungus srovę elektromagnetui, stūmiklis pakeičia slankiklio padėtį į (1) padėtį, pakeisdamas alyvos tekėjimo kryptį.

Hidraulinė schema:

UB

Prievadų jungtys (0) padėtyje:

P / A / B---T

Prievadų jungtys (1) padėtyje:

P---A / B---T

Maksimalus srautas:

120 l/min

Maksimalus slėgis:

315 bar

Įtampa:

12 V nuolatinė srovė

Leistina aplinkos temperatūra:

-40 C iki +60 C

Leistina alyvos temperatūra:

-15 C iki +80 C

Rekomenduojama hidraulinė alyva

mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Rekomenduojama alyvos filtracija:

lygyje 10–15 µ

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.10.69.017.120.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.10.69.017.12

Specifinė nuoroda

MPN: 1.10.69.017.12
