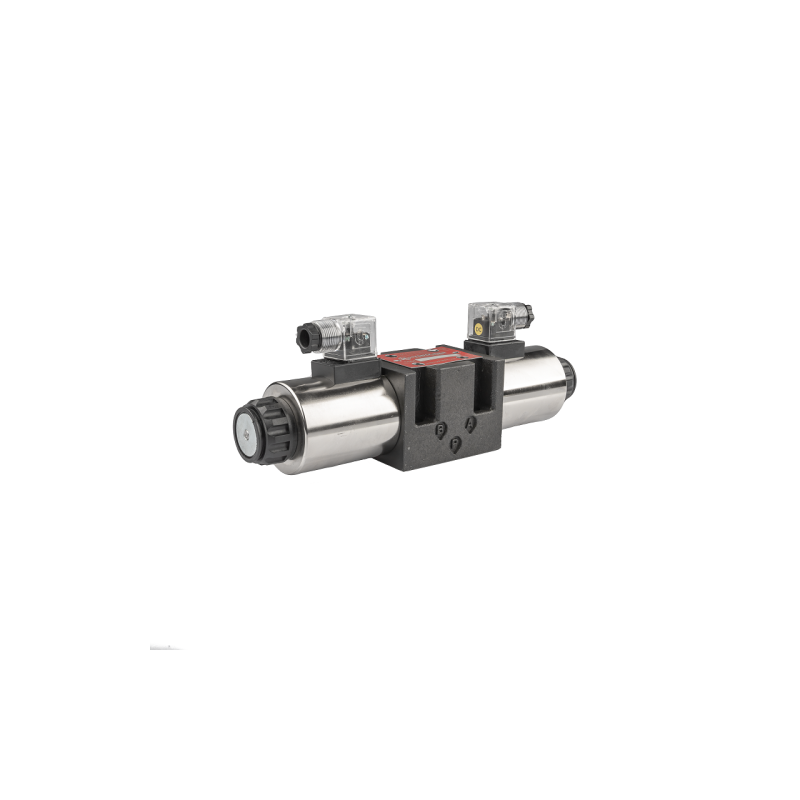

3 padėčių solenoidinis vožtuvas CETOP 5 NG10 12V (H) Hydroleader

Kodas 1.10.69.106.120.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

CETOP 5 NG10 PLOKŠTINIS HIDRAULINIS SKIRSTYTUVAS

ELEKTRIŠKAI VALDOMAS 12 V 3 PADĖČIŲ SLYDIKLIS SU

H SCHEMA

Simbolis:

1.10.69.106.12

Dalies gamintojas:

Hydrolider

Pritaikymas:

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje. Plokšteliniai slankiojantys vožtuvai naudojami alyvos srauto krypčiai valdyti, dėl to juda arba sustoja imtuvas, pvz., cilindras arba hidraulinis variklis. Dėl savo hidraulinės schemos vožtuvas gali būti naudojamas kaip darbinė dalis konstruojant pilną CETOP 5 NG10 plokštinį kryptinį valdymo vožtuvą. Skirstytuvas leidžia valdyti dvigubo veikimo cilindrą arba hidraulinį variklį abiem kryptimis.

Techniniai duomenys:

Neutralioje padėtyje (be maitinimo) slankiklis yra pradinėje padėtyje (0), šią padėtį palaiko stabilizuojančios spyruoklės. Prijungus srovę vienam iš dviejų elektromagnetų, stūmiklis pakeičia slankiklio padėtį į (1) arba (2) padėtį, taip pakeisdamas alyvos tekėjimo kryptį.

Hidraulinė schema:

H

Prievadų jungtys (0) padėtyje:

P---T---A---B

Prievadų jungtys (1) padėtyje:

P---A / B---T

Prievadų jungtys (2) padėtyje:

P---B / A---T

Maksimalus srautas:

120 l/min

Maksimalus slėgis:

315 bar

Įtampa:

12 V nuolatinė srovė

Leistina aplinkos temperatūra:

-40 C iki +60 C

Leistina alyvos temperatūra:

-15 C iki +80 C

Rekomenduojama hidraulinė alyva:

pagal ant mineralinės alyvos, pvz., HL 32 arba HL 46

Rekomenduojamas alyvos filtravimo lygis:

10–15 µ

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.10.69.106.120.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.10.69.106.12

Specifinė nuoroda

MPN: 1.10.69.106.12
