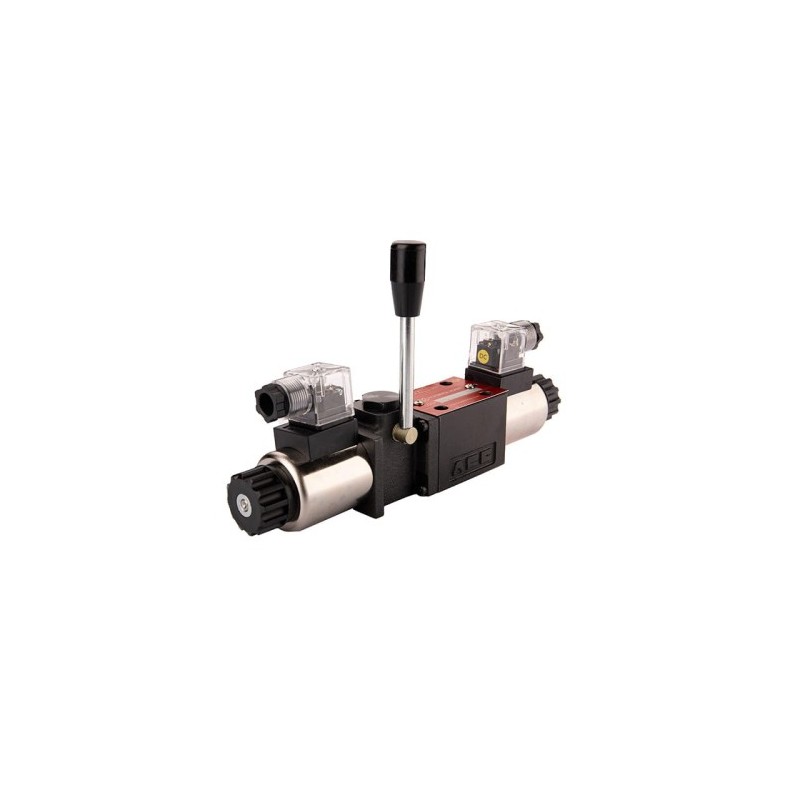

Cetop 3 NG6 hidraulinis plokštelinis skirstytuvas, valdomas rankiniu arba elektriniu būdu, 12 V, 3 padėčių slankiklis

Kodas 1.10.68.100.12.10.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

CETOP 3 NG6 PLOKŠTINIS HIDRAULINIS SKIRSTYTUVAS

RANKINIS ARBA ELEKTRINIS VALDOMAS 12 V 3 PADĖČIŲ SLYDIKLIS

Simbolis:
1.10.68.100.12.1

Dalies gamintojas:
Hydrolider

Taikymas:

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje. Slankiojantys vožtuvai, skirti montuoti ant plokštės, naudojami alyvos srauto krypčiai valdyti, todėl imtuvas, pvz., pavara ar hidraulinis variklis, juda tam tikru būdu arba sustoja. Dėl savo hidraulinės schemos vožtuvas gali būti naudojamas kaip darbinė dalis konstruojant pilną CETOP 3 NG6 plokštinį kryptinį valdymo vožtuvą. Skirstytuvas leidžia valdyti dvigubo veikimo cilindrą arba hidraulinį variklį abiem kryptimis.

Prievadų jungtys (0) padėtyje:

P / T / A / B

Prievadų jungtys (1) padėtyje:

P---B / A---T

Prievadų jungtys (2) padėtyje:

P---A / B---T

Maksimalus darbinis slėgis:

P, A, B prievadai: 315 bar
T prievadas: 100 bar

Maksimalus srautas:

80 l/min

Leistina aplinkos temperatūra:

-40 C iki +60 C

Leistina alyvos temperatūra:

-15 C iki +80 C

Rekomenduojama alyva:

mineralinės alyvos pagrindu pagaminta hidraulinė alyva, pvz., HL 32 arba HL 46

Rekomenduojamas alyvos filtravimas:

alyvos filtravimas esant 10–15 µ

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.10.68.100.12.10.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.10.68.100.12.1

Specifinė nuoroda

MPN: 1.10.68.100.12.1
