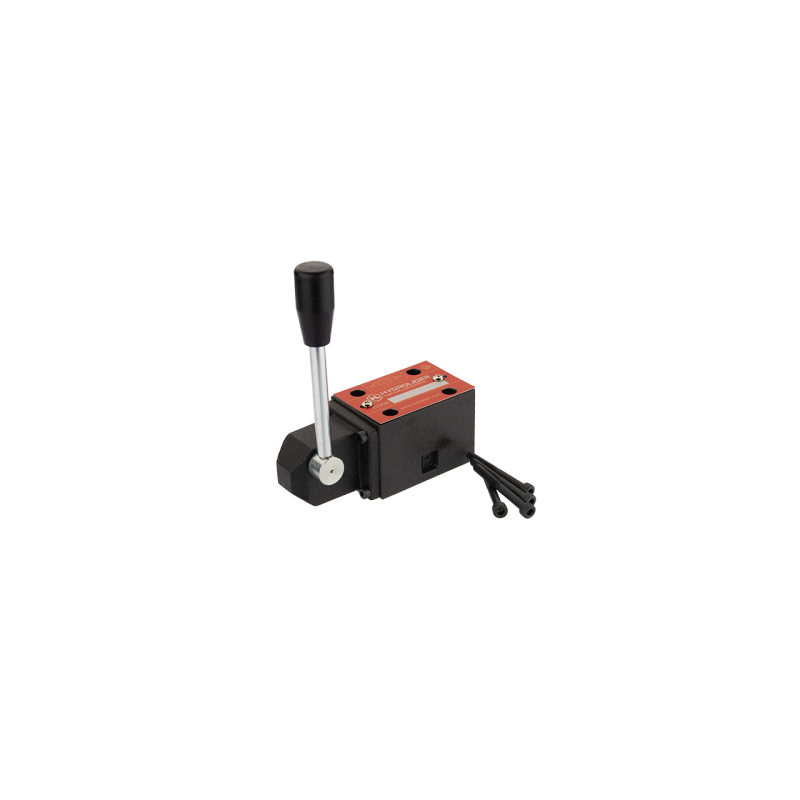

CETOP 3 NG6 tipo hidraulinis plokštelinis skirstytuvas, valdomas rankiniu būdu su 3 padėčių slankiojančia svirtimi

Kodas 1.10.68.108.000.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

CETOP 3 NG6 RANKINIU BŪDU VALDOMAS SVIRTINIS VOŽTUVAS (J)

Simbolis:
1.10.68.108.00

Dalies gamintojas:
Hydroleader

Pritaikymas:

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje. Ant plokštės montuojami sklandiniai vožtuvai naudojami alyvos srauto krypčiai valdyti, dėl to juda tam tikras imtuvo, pvz., cilindro ar hidraulinio variklio, judėjimas arba stabdymas. Dėl savo hidraulinės schemos vožtuvas gali būti naudojamas kaip darbinė dalis konstruojant pilną CETOP 3 NG6 poplokštinį vožtuvą. Vožtuvas leidžia valdyti dvigubo veikimo cilindrą arba hidraulinį variklį abiem kryptimis, kai reikia, kad neutralioje padėtyje (be maitinimo) cilindro stūmoklio kotas arba variklis judėtų laisvai ir nebūtų užblokuotas. Neutralioje padėtyje (be srovės) sklanda yra pradinėje padėtyje (0), šią padėtį palaiko stabilizuojančios spyruoklės. Prijungus srovę vienam iš dviejų elektromagnetų, stūmiklis pakeičia ritės padėtį į (1) arba (2) padėtį, pakeisdamas alyvos tekėjimo kryptį.

Prievadų jungtys (0) padėtyje:

P / T---A---B

Prievadų jungtys (1) padėtyje:

P---B / A---T

Prievadų jungtys (2) padėtyje:

P---A / B---T

Leistinas slėgis:

P, A, B: 315 bar
T: 100 bar

Maksimalus srautas:

80L/min

Darbinis skystis:

mineralinė hidraulinė alyva

Skysčio temperatūra:

-20 +70C

Darbinio skysčio klampumas:

2,8-100 mm3/s

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.10.68.108.000.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.10.68.108.00

Specifinė nuoroda

MPN: 1.10.68.108.00
