Nauja

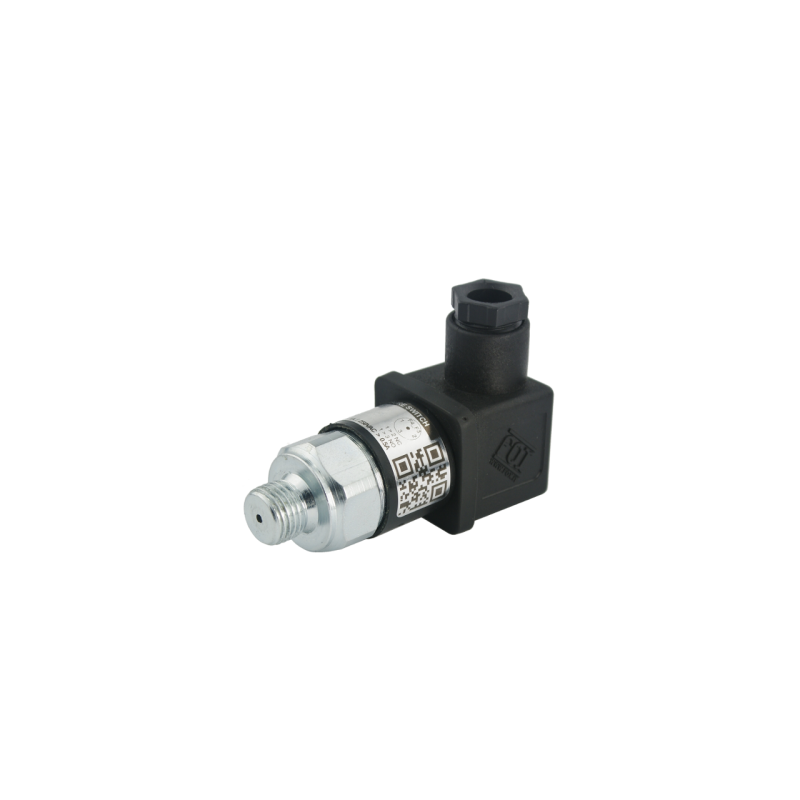

Slėgio jungiklio hidraulinio jutiklio slėgio jungiklio slėgis: 50–400 bar

Kodas 1.35.59.0020.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

JUNGIKLIS, SLĖGIO JUTIKLIS, SLĖGIO JUNGIKLIS 50–400 barų

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, statybose ir pramonėje.

Slėgio jutiklis, dar vadinamas slėgio jungikliu, naudojamas, be kita ko, hidraulinėse sistemose, kuriose įrengiami elektra valdomi skirstytuvai, naudojant elektrinius valdiklius.

Hidraulinėje sistemoje jutiklis paprastai montuojamas ant hidraulinės linijos tarp skirstytuvo ir imtuvo, pvz., hidraulinio cilindro. Kai viršijamas nustatytas slėgis, jutiklis siunčia signalą valdikliui, kuris atlieka reikiamą veiksmą, pvz., nutraukia srovę skirstytuvo ritei.

Nepakeičiamas visur, kur, viršijus tam tikrą slėgį arba atlikus tam tikrą darbo ciklą sistemoje, reikia sustabdyti pavaros, variklio ar kito imtuvo veikimą.

BENDROJI INFORMACIJA:

Išorinis korpuso sriegis: 1/4''
Darbinės sąlygos: gali dirbti visose padėtyse
Maksimalus darbinis našumas: 90 ciklų per minutę
Darbo tikslumas: ± 4
išbandyta 20 °C temperatūroje
Pastovi histerezės vertė: ~ 15

Mechaninis tarnavimo laikas: 1 milijonas pakartojimų esant 70 barų nustatymui ir 20 °C temperatūrai
Alyvos tipas: Hidraulinė alyva mineralinės alyvos pagrindu
Korpuso medžiaga: 24 mm skersmens, šešiakampis, pagamintas iš cinkuoto anglinio plieno
Svoris: 0,05 kg

ALYVOS SLĖGIO SAVYBĖS:

Didžiausias leistinas slėgis: 600 bar
Slėgio jutiklio reguliavimo diapazonas: 40–400 bar
Reguliavimo tipas: stūmoklio priveržimas arba atsukimas
Reguliavimo būdas: 2 mm šešiakampis raktas

ELEKTRINĖS SAVYBĖS:

Didžiausia apkrova: 250 V kintamoji srovė > 0,5 A ; 30 V nuolatinė srovė > 1 A
Elektros jungtis: pagal DIN 43650
Elektros apsauga pagal DIN 40050 IP65

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Alyvos tipas: Hidraulinė alyva mineralinės alyvos pagrindu

JUNGIMO SCHEMA:

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.35.59.0020.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.35.59.002

Specifinė nuoroda

MPN: 1.35.59.002
