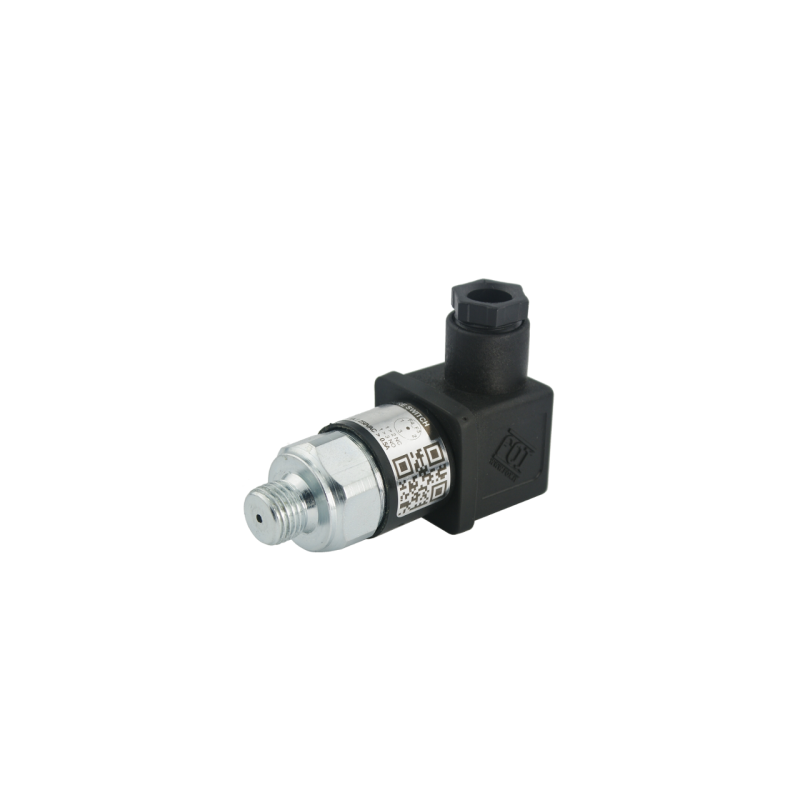

    Alyvos slėgio jutiklio relė 20-200 bar
    • Alyvos slėgio jutiklio relė 20-200 bar

    Alyvos slėgio jutiklio relė 20-200 bar

    1.35.59.0010.151
    Hydrolider
    57,73 €
    Su mokesčiais
    pristatymas per 5-9 darbo dienas
    Kiekis

    Aprašymas

    JUNGIKLIS, SLĖGIO JUTIKLIS,

    SLĖGIO JUNGIKLIS 20–200 barų

    Gamyba:

    Originalus „Hydrolider“ prekės ženklo produktas, simbolis: 1.35.59.001

    Pritaikymas:

    Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statybose ir plačiai suprantamoje pramonėje.

    Slėgio jutiklis, dar vadinamas slėgio jungikliu, naudojamas, be kita ko: hidraulinėse sistemose, kuriose įrengiami elektra valdomi skirstytuvai, naudojant elektrinius valdiklius.

    Nepakeičiamas visur, kur, viršijus tam tikrą slėgį arba atlikus tam tikrą darbo ciklą sistemoje, reikia sustabdyti pavaros, variklio ar kito imtuvo veikimą.

    Veikimo principas:

    Hidraulinėje sistemoje jutiklis paprastai montuojamas hidraulinėje linijoje tarp skirstytuvo ir imtuvo, pvz., hidraulinio cilindro.

    Kai viršijamas nustatytas slėgis, jutiklis siunčia signalą valdikliui, kuris atlieka šioje situacijoje nurodytą veiksmą, pvz., nutraukia srovę iš skirstytuvo ritės.

    Techniniai duomenys:

    Išorinis korpuso sriegis: 1/4''
    Darbavimo sąlygos: gali dirbti visose padėtyse
    Maksimalus darbinis našumas: 90 ciklų per minutę
    Darbinis tikslumas: ± 4
    išbandyta 20 °C temperatūroje
    Pastovi histerezės vertė: ~ 15

    Tarnavimo trukmė: 1 milijonas pakartojimų esant 70 barų nustatymui 20 °C temperatūroje
    Medžiaga: 24 mm skersmuo, šešiakampis cinkuotas anglinis plienas
    Svoris: 0,05 kg


    Slėgio diapazonas:


    Didžiausias leistinas slėgis: 300 bar
    Slėgio jutiklio reguliavimo diapazonas: 20–200 bar
    Reguliavimo tipas: stūmoklio priveržimas arba atlaisvinimas
    Reguliavimo būdas: 2 mm šešiakampis raktas


    Temperatūros diapazonas ir alyvos tipas:


    Leistina aplinkos temperatūra: nuo -40 C iki +60 C
    Leistina alyvos temperatūra: nuo -15 C iki +80 C
    Alyvos tipas: Hidraulinė alyva mineralinės alyvos pagrindu


    Elektrinės savybės:


    Didžiausia apkrova: 250 VAC > 0,5 A; 30 V nuolatinė srovė > 1 A
    Elektros jungtis: pagal DIN 43650
    Elektros apsauga pagal DIN 40050 IP65


    Jutiklio laidų schema (nuotrauka):





    Prekė detaliau
    Hydrolider
    1.35.59.0010.151

    Charakteristikos

    Gamintojas
    Hydrolider
    Gamintojo detalės kodas
    1.35.59.001

    Specifinė nuoroda

    MPN
    1.35.59.001
