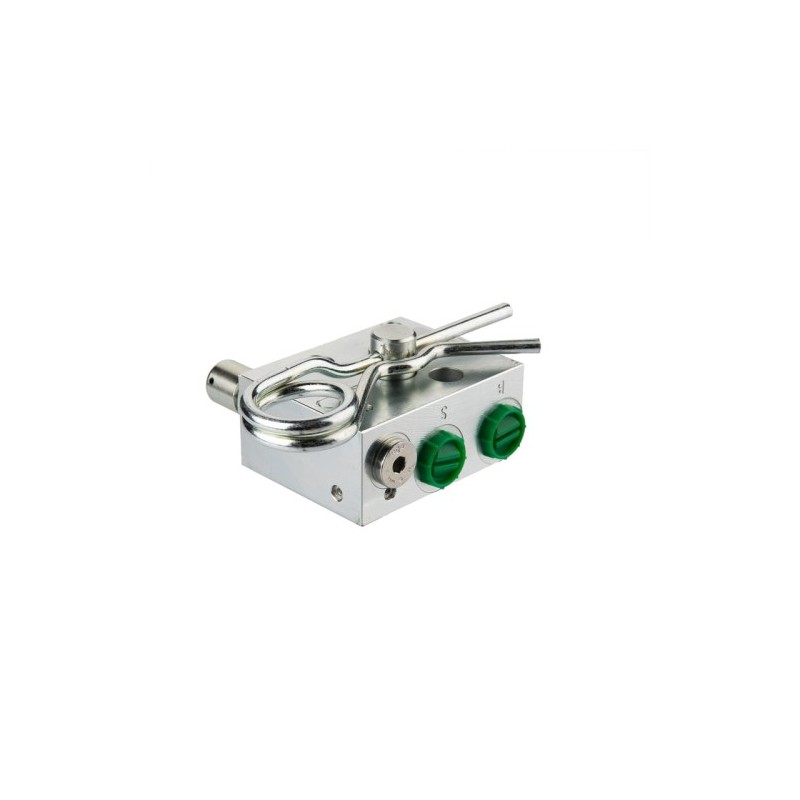

Avarinis apsauginis vožtuvas priekabos hidraulinei stabdžių sistemai M18x1.5 95x103mm BG-00119/1

Kodas 2.00.03.2.9010.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

PRIEKABOS HIDRAULINĖS STABDŽIŲ SISTEMOS AVARINIS VOŽTUVAS

Simbolis:
2.00.03.2.901

Dalies gamintojas:
Hydroleader

Pritaikymas:

Sukurtas montuoti žemės ūkio priekabų hidraulinėse stabdžių sistemose. Vožtuvo paskirtis – įjungti priekabos stabdžius atsitiktinio atsijungimo atveju. Vožtuvas turi įmontuotą rankinį siurblį, kuris leidžia pašalinti likusį slėgį iš priekabos stabdžių žarnos.

Atsitiktinai atjungus priekabą:

Hidraulinė jungtis atjungiama per stūmimo-traukimo jungtį be jokių pažeidimų.
Grandinė įsitempia, avarinis vožtuvas persijungia, įjungdamas priekabos stabdžių sistemą.
Priekabos stabdžiai įsijungia veikiant akumuliatoriaus slėgiui.
Traktorius nebėra prijungtas prie priekabos, o stūmimo-traukimo sankaba apsaugo nuo alyvos nutekėjimo.
Hidraulinė stabdžių sistema niekaip nepažeista, o jungtis galima nedelsiant nustatyti iš naujo.

Jungtis:

B prijungtas prie A: Priekabos stabdžiai prijungti prie akumuliatoriaus, kuris įjungia avarinį stabdį.
B prijungtas prie C: Priekabos stabdžiai prijungti prie traktoriaus hidraulinės valdymo sistemos.

Jungtys:

M18x1.5

Bendras vožtuvo ilgis:

95 mm

Bendras vožtuvo plotis:

103 mm

Jungtis A:

išėjimas Hidraulinis akumuliatorius (montuojamas kairėje priekabos pusėje)

Jungtis B:

stabdžių cilindrų išėjimas

Jungtis C:

įėjimas iš traktoriaus (montuojamas kairėje priekabos pusėje)

Montuojant vožtuvą dešinėje priekabos pusėje:

jungtys A ir B turi būti prijungtos atvirkštine tvarka

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 2.00.03.2.9010.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 2.00.03.2.901

Specifinė nuoroda

MPN: 2.00.03.2.901
