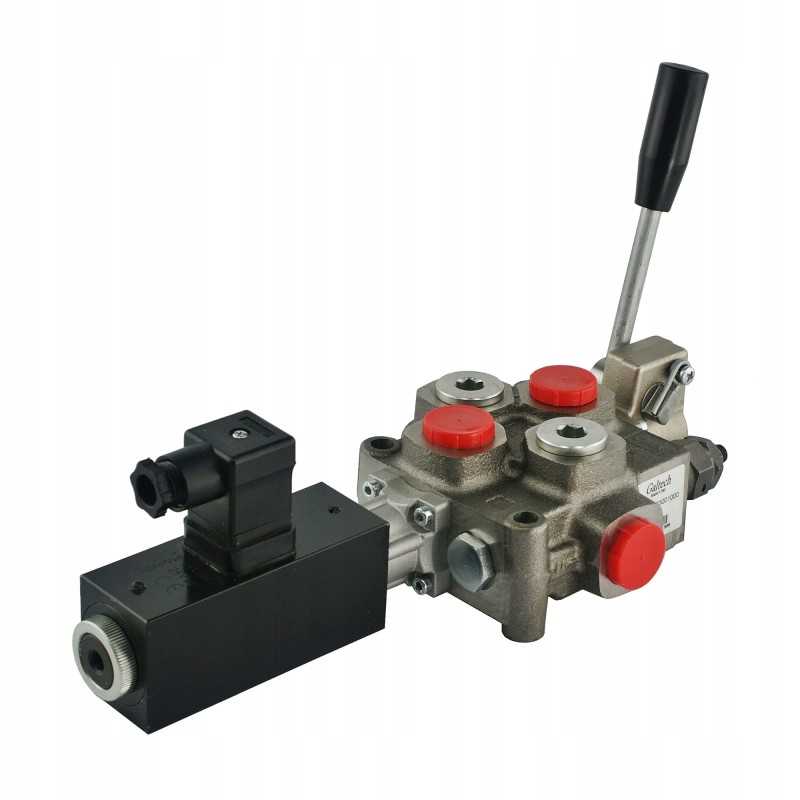

Platintojas q45 f1s n 1x103 a1 d41 12v f3d galtech

Kodas 15012771954697

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJOS HIDRAULINIS SKIRSTYTUVAS Q45, ELEKTRINIU VALDYMAS 24V ARBA SVIRTIS Gamyba:

Originalus „Galtech“ prekės ženklo produktas, gamintojo simbolis: 1.11.60.110

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir plačiai suprantamose hidraulinėse sistemose

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Puikiai tinka mašinoms ir transporto priemonėms kur reikalinga galimybė valdyti skirstytuvą iš dviejų vietų, pvz., elektra iš kabinos ir svirtimis, esančiomis tiesiai šalia skirstytuvo, kaip yra, pavyzdžiui, HDS ir kranuose.

Techniniai duomenys:

Komplekte yra elektros kištukas ir svirtis .

Rekomenduojamas alyvos srautas sistemoje: 0–60 l/min.

Valdymo pavyzdys: viena dvigubo veikimo pavara.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Trijų padėčių slankiklis ( 1 - 0 - 2), spyruoklinis, t. y. atjungus maitinimą arba atleidus svirtį grįžta į neutralią padėtį. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

Neutrali padėtis 0 (srovė) nutrūksta tiekimas abiem ritėms) pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tiekiamas tik pirmai ritei), pavaros stūmoklio strypas tęsiasi.

2 darbo padėtis (maitinimas tik antroji ritė), pavaros stūmoklio strypas atsitraukia.

Dešinėje skirstytuvo hidraulinė schema:

Srovė:

Maitinimo nuolatinė srovė (DC) 24V

Pajungimas:

Maitinimas iš siurblio (P1, P2): BSP 1/2" vidinis sriegis

Grąžinimas į baką (T1, T2): BSP 1/2" vidinis sriegis

Sekcijos (A, B): BSP 1/2" vidinis sriegis

Slėgio diapazonas:

Didžiausias tiekimas Slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus slėgis sekcijose: 300 Bar

Perpildymo vožtuvas gamykloje nustatytas į 175 Bar

Galimybė savarankiškai reguliuoti, pilnas apsisukimo keitimas 30 Bar

AGRICOLA rekomenduojami alyvos tipai:

Aukštos kokybės skiediklis alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Rekomenduojama alyvos filtravimas esant 10 - 15 µ

Prekė detaliau

Kodas 15012771954697

Būklė Nauja

Charakteristikos

Gamintojas: Galtech
Detalės numeris: A1.11.60.110
