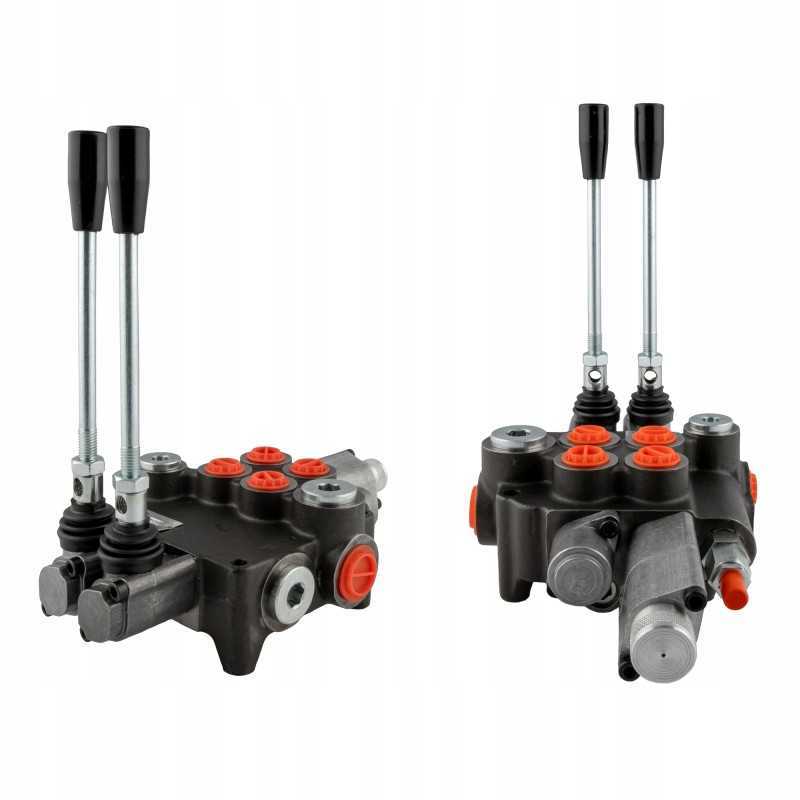

Hydr 2pk80 rs skirstytuvas badestnost padidinamajam stiklui

Kodas 15012761958957

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJOS HIDRAULINIS SKLYTUVAS 2PK80, ORIGINALAS MEDIENOS SKALYTUVĖMS Gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, simbolis: 1.10.10.018

Taikymas:

Sukurtas specialiai medienos skaldytojams. Slankiklis įjungiamas viena kryptimi spyruokle, o kita kryptimi - fiksuojamu fiksatoriumi. Skaidymo metu, saugumo sumetimais, skirstytuvas turi laikyti svirtį, o stūmoklio kotas yra ant skląsčio, kuris spyruokliuoja atgal, kai pavara yra visiškai įtraukta ir grįžta į pradinę padėtį.

Šis sprendimas leidžia pakeisti bagažinę ir išvalykite korpusus stūmoklio grįžtamojo judėjimo metu. Be to, stūmoklio kotui sugrįžus, skląstis spyruokliuoja pats ir atleidžia siurblį, todėl hidraulinė sistema neįkaista. Neutralioje padėtyje alyva laisvai teka per skirstytuvą ir eina į grįžtamąjį kanalą į baką.Šioje sekcijoje papildomai yra du stūmoklio koto pailginimo greičiai, kurie greičiau tęsiasi pakeliui į bagažinę, o pasiekus bagažinė, stūmoklio strypas sulėtėja ir įgyja slėgį. Šis sprendimas pagreitina skaldymo ciklą, o tai padidina skirstytuvo efektyvumą ir pašalina skeldančio elemento atsitrenkimo į kelmą efektą – reiškinį, sukeliantį daug problemų dirbant su skirstytuvu.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje : 0–80 l/min.

Rekomenduojamas maksimalus hidraulinio siurblio efektyvumas: 50 l/min.

Valdymo pavyzdys: du dvigubo veikimo cilindrai.

Valdymas: Abi trijų padėčių svirtys (1–0–2):

0 padėtis neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi – alyva eina į perpildymą.

1 padėtis (svirtis nustatyta įstrižai į priekį), pavaros stūmoklio strypas išsikiša.

2 darbinė padėtis (svirtis nustatyta įstrižoje padėtyje atgal), pavaros stūmoklio strypas atsitraukia.

Dešinėje skirstytuvo hidraulinė schema:

Jungtis:

Maitinimas iš siurblio (P): BSP 1/2" vidinis sriegis

Grįžimas į baką ( T): BSP 3/4" vidinis sriegis

Sekcijos (A, B): BSP 1/2" vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 35 Bar

Maksimalus sekcijos slėgis: 315 Baras

Perpildymo vožtuvas gamykloje nustatytas į 180 barų ± 30 barų.

Prieš paleidžiant rekomenduojama patikrinti ir nustatyti atitinkamą slėgį, galima savarankiškai reguliuoti, pilnas apsisukimas keičiasi 30 bar.

Vožtuvas atleidžiantis svirtį iš darbinės padėties į neutralią padėtis nustatyta ties 70 barų, galima nepriklausomai reguliuoti 70 - 140 barų diapazone.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Kodas 15012761958957

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.10.018
Produkto svoris su vienetine pakuote: 4.35 kg
