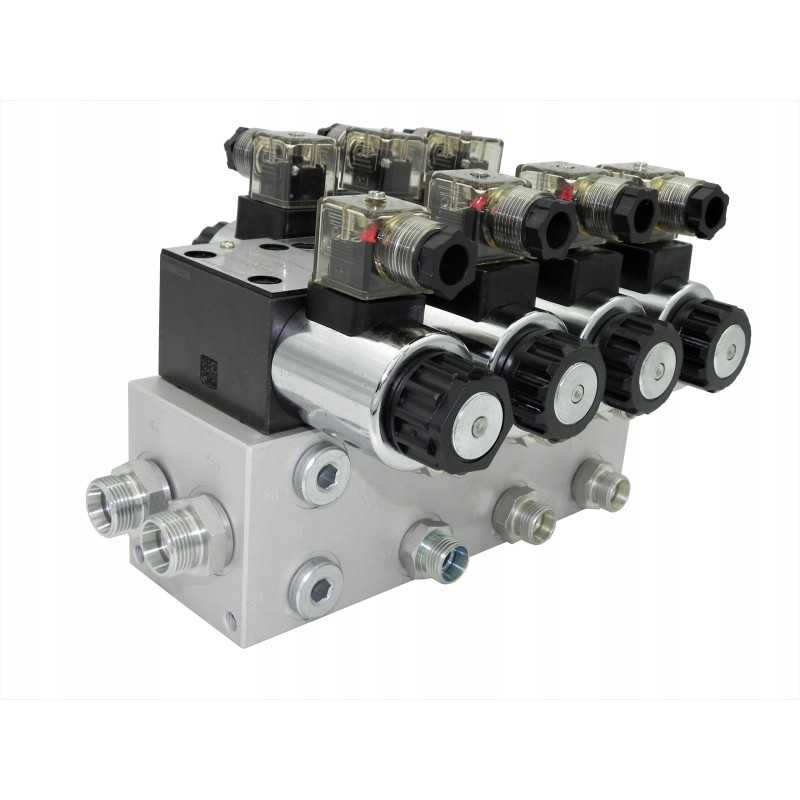

Hydro cetop skirstytuvas, 3 skyriai, 24v, apkrovos reljefas

Kodas 15010490484022

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ CETOPSTEREDAS ELEKTRINIU VALDYMAS 24V HIDRAULINIS SKRYSTYTOJAS Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Techniniai duomenys:

Rinkinyje yra jungčių rinkinys su M18x1,5 išėjimu ir elektros kištukų rinkinys .

Rekomenduojamas alyvos srautas sistemoje: 0 - 60 l/min.

Valdymo pavyzdys: trys dvigubo veikimo cilindrai.

Medžiaga:

Skirstytuvo korpusas ir plieniniai slankikliai, elektros kištukai ir plastikinės priveržimo veržlės, plieninis arba aliuminio blokas, priklausomai nuo partijos.

Veikimo principas:

Skirstytuvas turi vieną sekciją paleidimo ir tris darbines dalis. Paleidimo arba iškrovimo sekcija yra būtina, ji skirta siurbliui atleisti, kai nevaldome jokios skirstytuvo darbinės dalies.

Jokia darbinė sekcija neveiks, jei į paleidimo sekciją nepateks srovė, todėl reikia sukonfigūruoti elektros jungtį tokiu būdu, kad kiekvienas darbo sekcijoje išleistas elektros signalas tuo pačiu metu turi pasiekti pradinę sekciją.

Valdymas:

Pradžios sekcijos slankiklis yra dviejų padėčių (0 - 1), spyruoklinis, t.y. grįžta atgal. į neutralią padėtį, atjungus maitinimą. Kai slankiklis yra neutralioje padėtyje, alyva teka į perpildymą, tada siurblys atleidžiamas.

Slankiklio veikimo principas:

Neutrali padėtis 0 (maitinimas ritė nutrūksta), neįmanoma gauti slėgis darbinėse sekcijose.

Darbinė padėtis 1 (maitinimas į ritę atidarytas) galimybė gauti slėgį darbo sekcijose.

Darbinės sekcijos slankiklis turi tris padėtis (1 - 0 - 2), ant spyruoklės, t.y. jis pats grįžta į neutralią padėtį atjungus maitinimą.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbinė padėtis (maitinimas tik pirmajai ritei), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (maitinimas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Srovė:

Maitinimo kintamoji srovė (DC) 24V

Jungtis (vidiniai sriegiai korpuse):

Maitinimas iš siurblio (P): BSP 1/2" vidinis sriegis

Grįžimas į baką (T): BSP 1/2" vidinis sriegis '

Sekcijos (A1) , A2, A3, B1, B2, B3): BSP 3/8'' vidinis sriegis

Slėgio diapazonas:

Maksimalus darbinis slėgis: 200 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 barus

Galimybė savarankiškai reguliuotis, visiškai pasukti 30 Bar.

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leistina alyvos temperatūra: -15 C iki +80 C

Aukcionas taikomas aukščiau aprašytam platintojui

Yra galimybė kitokiai konfigūracijai solenoidinio vožtuvo - skirstytuvo.

Išrašome sąskaitas faktūras

Taip pat siūlome visą galios hidraulikos asortimentą. Siurbliai, skirstytuvai, hidrauliniai cilindrai, vožtuvai, hidraulinės linijos.

Kviečiame bendradarbiauti

Prekė detaliau

Kodas 15010490484022

Būklė Nauja

Charakteristikos

Gamintojas: Perfect Hydraulic
Detalės numeris: PLOKŠTELĖ 3 24V APROVOS ATLIEŠKAS
