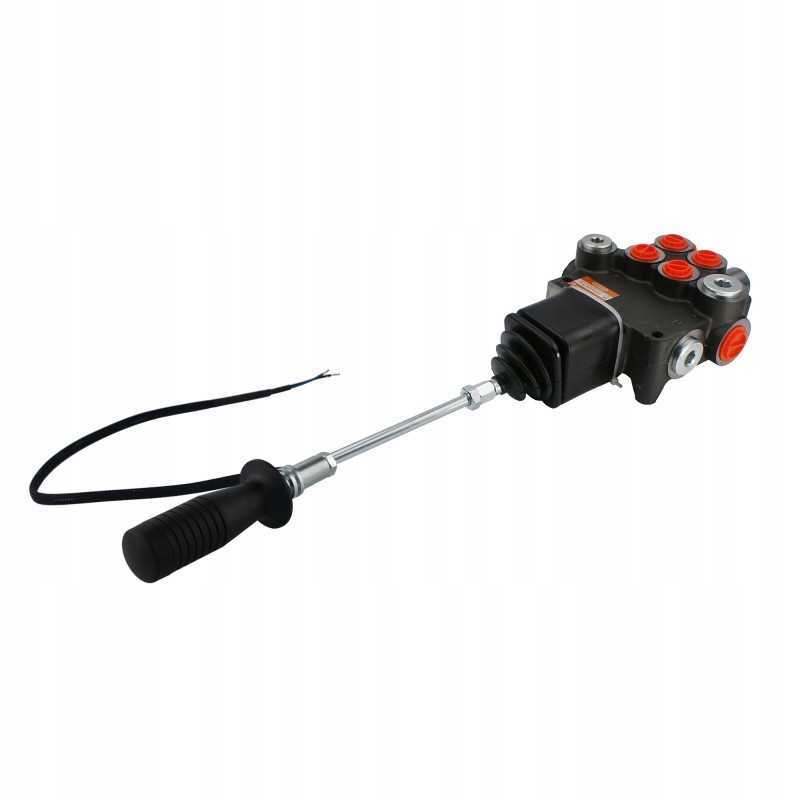

Platintojas hydr 2s 80l a1a1 joy 1p badestnost

Kodas 15012761959385

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINĖS DALYTUVAS P80, VALDOMAS ĮSTATYTA JUOSTE SU MYGTUKU Gamyba:

Originalus prekės ženklo Badestnost gaminys, gamintojo simbolis: 1.10.10.029.1

Taikymas:

Plačiai naudojamas žemės ūkio, miškų, sodininkystės hidraulinėse sistemose statybai ir plačiai suprantamai pramonei.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinoms, traktoriams, purkštuvams, turistams, ciklopams, HDS krautuvams, statybinėms mašinoms, krautuvams, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai .

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min. Valdymo pavyzdys: dvi dvigubo veikimo pavaros ir papildomas elektrinis valdymas, pvz., 6/2 solenoidinis vožtuvas (valdomas trečiąja pavara)

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Penkių padėčių vairasvirtė (1 - 2 - 0 - 3 - 4), ant spyruoklės, t. y. ji pati grįžta į vertikalę:

Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai), abiejų pavarų stūmoklių strypai stovi - alyva patenka į perpildymas.

1 darbo padėtis (vairasvirtės svirtis nustatyta į priekį įstrižai) stūmoklio strypas pirmoji pavara išsitiesia.

2 darbo padėtis (vairasvirtės svirtis nustatyta įstrižainėje padėtyje atgal), pirmosios pavaros stūmoklio strypas atsitraukia.

Darbo padėtis 3 (vairasvirtės svirtis nustatyta įstrižoje padėtyje į kairę), antrosios pavaros stūmoklio kotas išsitiesia.

Darbo padėtis 4 (vairasvirtės svirtis nustatyta įstrižoje padėtyje į dešinę), antrosios pavaros stūmoklio strypas atsitraukia.

Elektrinis mygtukas 12V arba 24V:

Paspaudus vairasvirtės mygtuką, galima išvesti elektrinį signalą, kuris suaktyvina ritę įvairių tipų elektra valdomuose vožtuvuose. Populiariausias yra 6/2 solenoidinis vožtuvas, kuris leidžia valdyti papildomą trečią sekciją, TUR krauve tai gali būti krokodilas arba ryšulių griebtuvas.

Dešinėje siūlomo skirstytuvo hidraulinė schema:

Pajungimas :

Maitinimas iš siurblio (P1, P2): vidinis sriegis BSP 1/2''

Grįžimas į baką (T1, T2): vidinis sriegis BSP 3/4''

Sekcijos (A1, A2, B1, B2) ): vidinis sriegis BSP 1/2''

Serijinė jungtis (N ): BSP 3/4' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 Bar

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.

190 barų esant 40 l/min.

200 barų esant 60 l/min.

210 barų esant 80 l/min. tikslų slėgio matavimą rasite skyriuje Manometrai – matavimo rinkiniai

Patikrinti ir nustatyti reikiamą slėgį rekomenduojama paleidžiant.

Galimybė savarankiškai reguliuotis, pilnas apsisukimas po 30Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiediklis aukštas -kokybiška alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Kodas 15012761959385

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.10.029.11
