Platintojas cn 2p40 k16 uždara sistema badestst

Kodas 15014377445569

Aprašymas
Prekė detaliau

Aprašymas

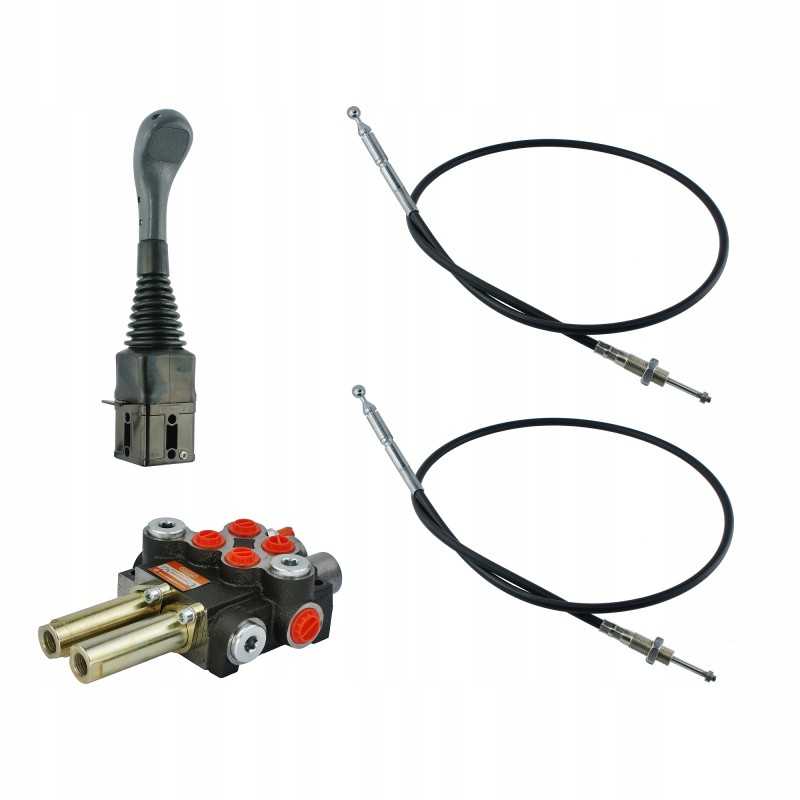

SEKCIJŲ HIDRAULINĖS RINKINYS 40L/minRinkinio sudėtis:

rutulinis vairasvirtė be mygtuko

dvi 1m ilgio linijos

2 sekcijų hidraulinis skirstytuvas 40L/min su viena plūduriuojančia sekcija

Gamyba:

Originalus prekės ženklo Badestnost gaminys, simbolis: 1.25.30.001. 11

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir pramonės hidraulinėse sistemose.

Tinka traktoriams ir mašinoms su uždara hidrauline sistema (be LS sistemos), kuriose palaikomas pastovus slėgis. Šios sistemos dažnai turi prioritetinį vožtuvą, o siurblys vienu metu maitina krautuvo hidrauliką ir vairo sistemos orbitolį, pvz., senesniuose John Deere traktorių modeliuose. Rinkinys pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai , purkštuvai, aurochai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įtaisai.

Pritaikymas TUR frontaliniuose krautuvuose:

Plūduriuojanti sekcija, dar vadinama laisvu srautu, naudojama, be kita ko, sniego valytuvams arba TUR frontaliniams krautuvams. Tai sukelia laisvą stūmoklio koto judėjimą hidrauliniuose cilindruose, apsaugo nuo pažeidimų, kurie tiesiogiai liečiasi su žeme, pvz., plūgo ašmenys.

Puikiai tinka valdyti dvi dalis posūkyje, pakelti rėmą ir kastuvo pokrypį, traktoriai, kurių hidraulinio siurblio našumas neviršija 40 l/min, be kita ko:

Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 235, 255 ir kt.

Taikymo pavyzdys :

Dviejų nepriklausomai veikiančių pavarų valdymas (nuotrauka).

Bendra informacija:

Vairasvirtės valdymas turi daug privalumų, dėl kurių darbas tampa greitesnis, malonesnis ir saugesnis. Vairasvirtė visų pirma reiškia patogesnį, patogesnį ir tikslesnį mašinos valdymą. Sumontavus vairasvirtę kabinos viduje ir išmetus skirstytuvą į išorę, kabina išlieka švari ir nenuteka alyva.

Vairasvirtė:

Sukurta mechaniškai valdyti dvi skirstytuvo dalis. Nėra mygtuko ar elektros išvesties. Konstrukciniai elementai iš aliuminio viduje, korpusas iš tvirto plastiko. Itališka produkcija INDEMAR.

Nuorodos:

Komplekte esančių kabelių ilgis: 1 m

Sriegiai skirstytuvo pusėje: kabelio korpusas M16x1,5, kabelio raištis M6x1

Vairasvirtės pusėje 14 mm skersmens rutulys

Gaminamas Lenkijoje Hydrolider Polska

DVIEJI SEKCIJOS HIDRAULINIS SKLYTUVAS: Maksimalus srautas iki 40L/min. Vienpusių ir dvipusių cilindrų valdymas. Rekomenduojama valdyti skirstytuvą naudojant kabelius ir vairasvirtę.

Pagaminta Bulgarijoje, „Badestnost“ (0) jei trosas atsilaisvinęs.

0 padėtis neutrali (trosas laisvas) stovi cilindro stūmoklio strypas – alyva eina į perpildymą.

1 darbinė padėtis (trosas traukia slankiklį), cilindro stūmoklio kotas išsitiesia .

2 darbinė padėtis (lynas stumia slankiklį), cilindro stūmoklio strypas atsitraukia.

Antroji sekcija, keturių padėčių slankiklis (1 - 0 - 2 - 3), trys padėtys (1 - 0 - 2) spyruoklė (savaime grįžta į 0 padėtį), padėtis (3) plūduriuojanti ant skląsčio (slankiklis sustoja plūduriuojančioje padėtyje).

0 padėtis neutrali ( trosas atsilaisvinęs) cilindro stūmoklio strypas stovi - tepalas eina iki perpildymo.

1 darbinė padėtis (trosas traukia slankiklį), cilindro stūmoklio strypas išsitiesia.

2 darbinė padėtis (lynas stumia slankiklį), cilindro stūmoklio strypas atsitraukia.

3 padėtis, plūduriuojanti su fiksatoriumi (trosas) stumia slankiklį kiek įmanoma į priekį) cilindro stūmoklio strypas veikia laisvai, laisvai išsitiesia ir įsitraukia veikiant jėgoms.

Jungtis:

Korpuso vidiniai sriegiai: tiekimas: 1/2'', grįžtamasis: 1/2' ', sekcijos: 3/8 ''

Kabelių jungtys:

Vamzdžio vidinis sriegis: M16x1,5

Slankiojančio antgalio vidinis sriegis: M6x1,5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis : 300 Bar

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui: 180 barų esant 10 l/min

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min. Tiksliam slėgio matavimui skirtus rinkinius rasite skyriuje Slėgio matuokliai – matavimo rinkiniai

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Rekomenduojama hidraulinė sistema alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Prekė detaliau

Kodas 15014377445569

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.25.30.001.11
Produkto svoris su vienetine pakuote: 6.584 kg
