Platintojas cn 2q45e j 1p kamuoliukai 2m kabelis badestnost

Kodas 15013290989131

Aprašymas
Prekė detaliau

Aprašymas

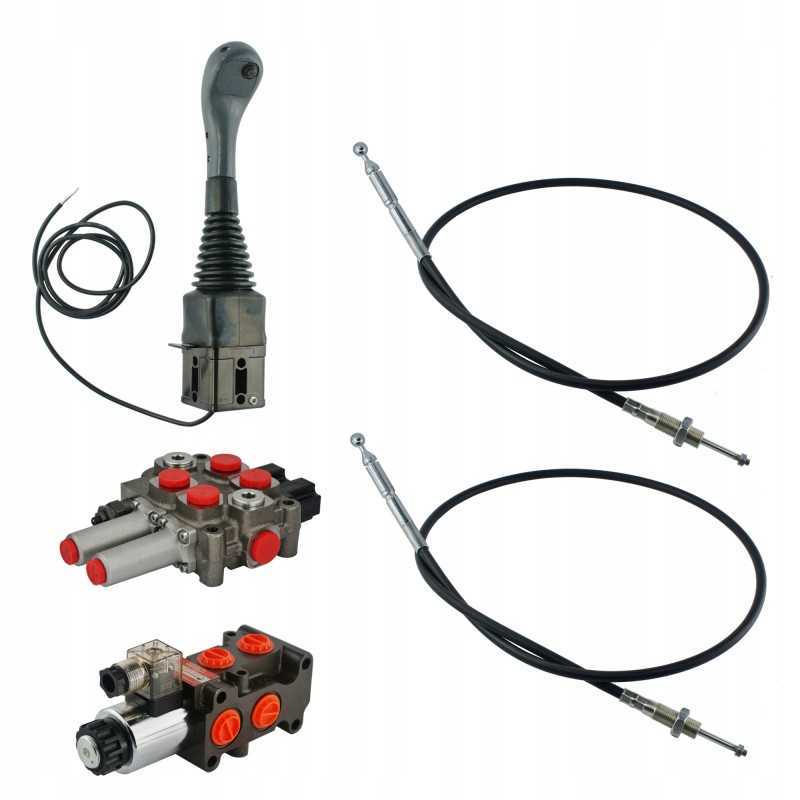

SEKCIJŲ HIDRAULINĖS RINKINYS 60L/min Rinkinį sudaro:

rutulinė vairasvirtė su mygtuku

du 2 m ilgio laidai (galima keisti į 1 m, 1,5 m, 2,5 m, 3 m)

2 sekcijų hidraulinis skirstytuvas 60 l/min. 6/2 solenoidinis vožtuvas 50L/min 12V

Gamyba:

Originalus prekės ženklo Badestnost gaminys, simbolis: 1.25.40.002

Taikymas:

Plačiai naudojamas statybos, žemės ūkio ir pramonės hidraulinėse sistemose. Komplektas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, ašys, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai. Puikiai tinka dviejų sekcijų valdymui ašis , rėmo pakėlimas ir kastuvo pasvirimas, traktoriuose, kuriuose hidraulinio siurblio našumas neviršija 60L/min.

Komplektas skirtas naudoti uždaros sistemos su pastoviu slėgiu mašinose, kur vienas siurblys vienu metu varo vairą sistema (orbitrol) ir krautuvo hidraulika, pvz., daugumoje John Deere traktorių.

Taikymo pavyzdys:

Dviejų nepriklausomai veikiančių pavarų valdymas (nuotrauka).

Bendra informacija:

Vairasvirtės valdymas turi daug privalumų, dėl kurių darbas greitesnis, malonesnis ir saugus. Vairasvirtė visų pirma reiškia patogesnį, patogesnį ir tikslesnį mašinos valdymą. Sumontavus vairasvirtę kabinos viduje ir išmetus skirstytuvą į išorę, kabina išlieka švari ir nenuteka alyva.

Vairasvirtė:

Sukurta mechaniškai valdyti dvi skirstytuvo dalis. Jame yra papildomas mygtukas ir elektros laidų išvestis, leidžianti ateityje naudoti solenoidinį vožtuvą, kuris valdys papildomą, trečią sekciją, pvz., TUR krautuve su krokodilu ar rulonų griebtuvu.

Vidiniai konstrukciniai elementai pagaminti iš aliuminio , korpusas pagamintas iš tvirto plastiko. NIMCO europietiška produkcija, 2 metų garantija

Nuorodos:

Standartinis kabelio ilgis: 2 m (tai mes siunčiame, jei klientas nenurodo kitaip). Galimybė keisti laidų ilgį į 1m, 1,5m, 2,5m, 3m nekeičiant komplekto kainos.

Siūlai skirstytuvo pusėje: kabelio korpusas M16x1,5, kabelio raištis M6x1

Vairasvirtės pusėje rutulys kurio skersmuo 14mm

Lenkijos produkcijos, gaminamas Agricola Hydraulic Components.

DVIEJI SEKCIJOS HIDRAULINIS SKLYTUVAS: Maksimalus srautas iki 60L/min. Vienpusių ir dvipusių cilindrų valdymas. Rekomenduojama valdyti skirstytuvą naudojant kabelius ir vairasvirtę.

Jungtis:

Vidiniai sriegiai korpuse: tiekimas: 1/2'', grįžtamasis: 3/4'', sekcijos: 1/2''

Jungtys prie kabelių:

vidinės Vamzdžio sriegis: M16x1.5

Vidinis slankiklio antgalio sriegis: M6x1.5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 Bar

Gamykloje nustatytas 175 barų perpildymo vožtuvas

Savaiminio reguliavimo galimybė, viso apsisukimo keitimas 30 barais

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leistina alyvos temperatūra: -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinio pagrindo pagrindu alyva, pvz., HL 32 arba HL 46

SOLENOIDINIS VOŽTUVAS 6/2 TREČIAME SKYRIUJE: Maksimalus srautas iki 50L/min

Maitinimas: 12V

Bulgarijos gamybos Badestnost

Valdymas:

Dviejų padėčių slankiklis ant spyruoklės, t.y. grįžta atgal į neutralią padėtį, atjungus maitinimą.

Slankiklio veikimo principas:

1 padėtis (srovės tiekimas į ritę nutrauktas), galimybė valdyti cilindrą Nr. 1.

2 padėtis (srovės tiekimas į ritę atidarytas), nėra galimybės valdyti cilindro Nr. 1, bet galimybė valdyti cilindrą Nr. 2.

Sujungimas:

Korpuso vidinės sriegiai:

Tiekimo jungties prievadas: 1/2''

Grąžinimo jungties prievadas: 1/2' '

Sekcijų prijungimo angos: 1/2''

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 210 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus slėgis sekcijose: 250 Bar

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leistina alyvos temperatūra: -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Rekomenduojamas alyvos filtravimas 10 - 15 µ lygiu

Prekė detaliau

Kodas 15013290989131

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.25.40.002
Produkto svoris su vienetine pakuote: 12 kg
