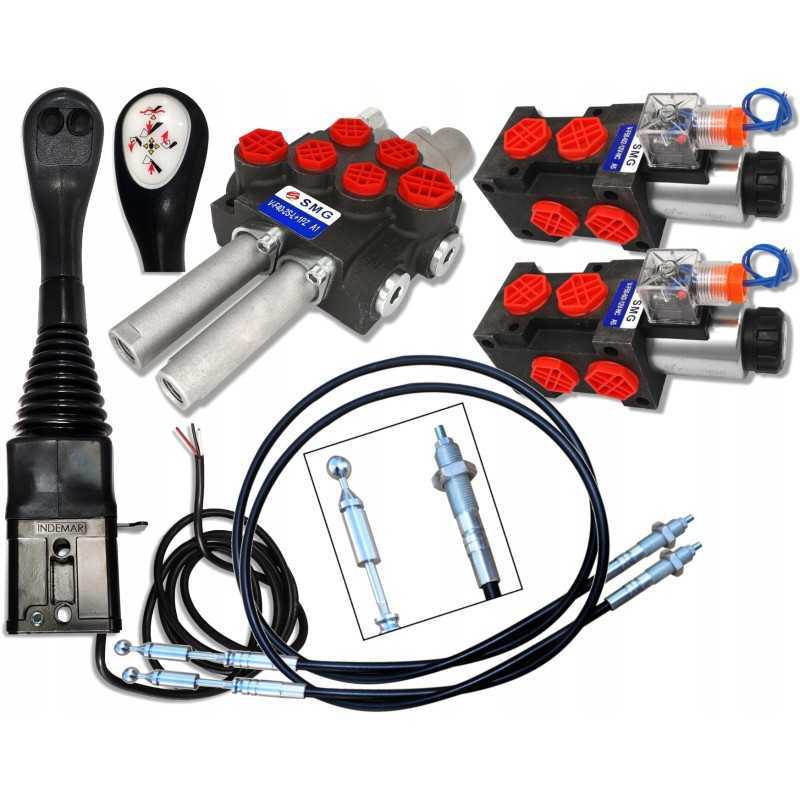

Posūkių komplektas, 40l skirstytuvas, 4 sek., Joy kabelio plūdė

Kodas 15013116342360

Aprašymas
Prekė detaliau

Aprašymas

sekcijų hidraulinis komplektas 40L/min TURA su plūduriuojančia sekcija ir fiksatoriumi TURAKOD SKRAW MET: [8501] Gamintojas: SM-G (SKRAW MET GROUP) Rinkinys: rutulinis vairasvirtė su 2 mygtukais [0172]

2x ilgio laidas 1,5 m [ 0202]

2 sekcijų hidraulinis skirstytuvas kabeliams 40L/min - plūduriuojanti sekcija + skląstis [1720]

2x solenoidinis vožtuvas - daliklis 6/2 12V 50L/min [2547]

Komplektas puikiai tinka hidrauliškai varomoms mašinoms ir įrenginiams . Tai garantuoja efektyvų dviejų TUR priekinių krautuvų skyrių valdymą (rėmo pakėlimas ir kaušo pasvirimas) ir dviejų papildomų sekcijų valdymą paspaudus mygtukus.

Rinkinys turi daug privalumų, turinčių įtakos dinamiškam, greitam ir saugiam mašinos valdymui.

Jį galima naudoti žemės ūkyje, sodininkystėje ir miškininkystėje arba statyboje. Pritaikytas dirbti: žemės ūkio mašinose, traktoriuose, purkštuvuose, ratuose, ciklopuose, HDS krautuvėse, statybinėse mašinose, krautuvais, ekskavatoriais, šlavimo mašinose, pramoninėse mašinose ir kt.

2 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS, 40L, KABELIMS + PLŪDINGA SEKCIJA SU Vienpusis skląstis (K16+8) Gamintojas: SM-G (SKRAW MET GROUP) Aukštos kokybės monoblokinis skirstytuvas su lygiagrečia sistema su plūduriuojančia (absorbuojančia) kamera.

Pasižymi kompaktiška konstrukcija, stabiliu veikimu ir aukštu universalumas.

Leidžia valdyti dvi dvigubo veikimo pavaras arba (prijungus vieną iš prievadų) vieno veikimo.

Galima nuosekliai jungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas iš kabinos naudojant kabelius ir vairasvirtę.

!DĖMESIO! Tam tikrame skirstytuve sekcija su skląsčiu yra tik vienoje sekcijoje su PLŪDINGA FUNKCIJA

Universalus skirstytuvas, naudojamas įvairių tipų mašinose, tokiose kaip: Kiklopai

Ekskursijos

Krautuvai

Plūgai

Šakiniai krautuvai ir daugelis kitų

Trijų padėčių slankiklis (1 - 0 - 2) su skląsčiu su fiksatoriumi, t.y. išlaiko padėtį darbinėje padėtyje

Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai - trosas laisvas) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbinė padėtis (vairasvirtė nustatyta įstrižai į priekį), pavaros stūmoklio strypas ištiestas, juda.

2 darbo padėtis (vairasvirtė nustatyta įstrižai atgal), pavaros stūmoklio strypas atsitraukia.

Trijų padėčių slankiklis (1–0) - 2) spyruoklinis, grįžta į vertikalią padėtį

Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai - trosas laisvas) pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

Darbinė padėtis 1 (vairasvirtė nustatyta įstrižai į priekį), pavaros stūmoklio strypas išsikiša.

2 darbinė padėtis (vairasvirtė nustatyta įstrižai atgal), pavaros stūmoklio strypas įsitraukia.

Jungtis: Maitinimo šaltinis (P) BSP 1/2"

Grąžinimas (T) BSP 1/2''

Išvadas į sekcijas BSP 3/8''

BSP 1/2'' jungtis

Techninės specifikacijos: Alyvos srautas: 0–40 l/min

Maksimalus darbinis slėgis: 250 barų

Leidžiama aplinkos temperatūra: -40 ℃ iki +60 ℃

Leistina alyvos temperatūra: -15 ℃ iki +80 ℃

Įrengtas apsauginis vožtuvas.

Solenoidinis vožtuvas 6/2 12v 50 l/min su kamščiu Gamintojas: SM -G (SKRAW MET GROUP) Šis solenoidinis vožtuvas yra idealus sprendimas, kai naudojamas hidraulinis skirstytuvas (pavaros valdymui) neturi papildomos sekcijos kitai pavarai valdyti.

Naudojamas hidrauliniame valdyme, dažniausiai su 2 sekcijų skirstytuvu, kaip 3 sekcijų, pvz., griebtuvas, krokodilas , ir tt

Galimas nuoseklus jungtis.

Aukštos kokybės solenoidinis vožtuvas, pasižymintis kompaktiška struktūra, stabiliu veikimu ir dideliu universalumu.

Taikymas: skirstytuvas puikiai tinka hidrauliškai varomoms mašinoms ir įrenginiams.

Jis gali būti naudojamas žemės ūkyje, sodininkystėje, miškininkystėje ir statybose Solenoidinio vožtuvo taikymo pavyzdys: du dvigubo veikimo hidrauliniai cilindrai, valdomi viena skirstytuvo sekcija. Jo dėka (naudojant elektrinį impulsą, kurį sukelia mygtukas „P“) galime valdyti dvi nepriklausomas dvigubo veikimo pavaras. Šis mygtukas paprastai yra ant valdymo elemento, t. y. svirties arba vairasvirtės.

Reikėtų atsižvelgti į tai, kad tai neleidžia vienu metu valdyti dviejų pavarų.

Techniniai duomenys: Siūlai (BSP): 1/2'

Maksimalus alyvos srautas: 50 l/min Įtampa: 12V

Maksimalus darbinis slėgis: 315 bar

Leidžiama aplinkos temperatūra: -40℃ iki +60℃

Leidžiama alyvos temperatūra: -15 ℃ iki +80 ℃

JUNGIMAS: P1 - P2 MAITINIMO / GRĄŽINIMO (nepriklausomai nuo to, ar P1 ar P2 bus grįžtamasis arba maitinimo šaltinis) A - B - C - D IŠĖJIMAI IMTUVIEMS (AKTUORIUS) SU VARAŽIU 2 MYGTUKAI Pritaikytas mechaniniam rėmo kėlimo, kastuvo pasvirimo ir rulonų griebtuvo ar krokodilo valdymui + papildoma ketvirtoji sekcija.

Tvirta vairasvirtė, leidžianti mechaniniu būdu valdyti keturių krypčių hidraulinius TURA (krautuvo) valdymo vožtuvus naudojant du kabelius ir du mygtukus.

Leidžia nuotoliniu būdu valdyti (iš kabinos) skirstytuvus, esančius už kabinos.

Taikymas: Skirta valdyti TURA 1, 2, 3 tokiuose traktoriuose kaip:

URSUS

ZETOR

MF ir dariniai.

Puikiai tinka hidrauliškai. varomos mašinos ir įrenginiai.

Gali būti naudojamas žemės ūkyje ir sodininkystėje, miškininkystėje ir statybose.

Pritaikytas dirbti įvairių tipų mašinose, t.y. žemės ūkio mašinose, traktoriuose, purkštuvuose, aurochuose, ciklopuose, HDS krautuvais, statybinėse mašinose, krautuvais, ekskavatoriai, pramoninės mašinos ir kt.

Lengva montuoti.Techninė specifikacija :Darbo temperatūra: nuo -30°C / iki +80°C

Kabelio anga Φ14 mm

Fiksavimo svirtis

M8 savaime užsifiksuojantis kaištis kabeliui tvirtinti

Medžiaga: ergonomiška , grūdinto plastiko rankena

Aliuminio lydinio pagrindas

Kreiptukas turi apsauginį mechanizmą (2), leidžiantį užblokuoti vairasvirtės galvutės judesius, kad būtų išvengta netyčinio aktyvavimo: Užrakinta vairasvirtės galvutė Atrakinta vairasvirtės galvutė Kabelis valdyti 1,5 m rutulinį skirstytuvą POLISH gaminys YPATINGI TATVARUS Kabelis puikiai tinka valdyti hidraulinius skirstytuvus, naudojamus hidrauliškai varomose mašinose ir įtaisuose, valdomuose vairasvirte / svirtimi.

Galima naudoti žemės ūkyje, sodininkystėje, miškininkystėje, statybose ir plačiai suprantamoje pramonėje.

Galai: vairasvirtės pusėje esantis laido galas baigtas 14 mm skersmens rutuliu

Kabelio galas skirstytuvo pusėje, kabelio korpuso sriegis M16x1,5, slankiklis M6x1,6

Prekė detaliau

Kodas 15013116342360

Būklė Nauja

Charakteristikos

Gamintojas: Other (SM)
Detalės numeris: 8501.2P.2X1.5M55
