3 sekcijų rinkinys apvalus 80l vairasvirtė 1p laidai 1 5m

Kodas 15011571037915

Aprašymas
Prekė detaliau

Aprašymas

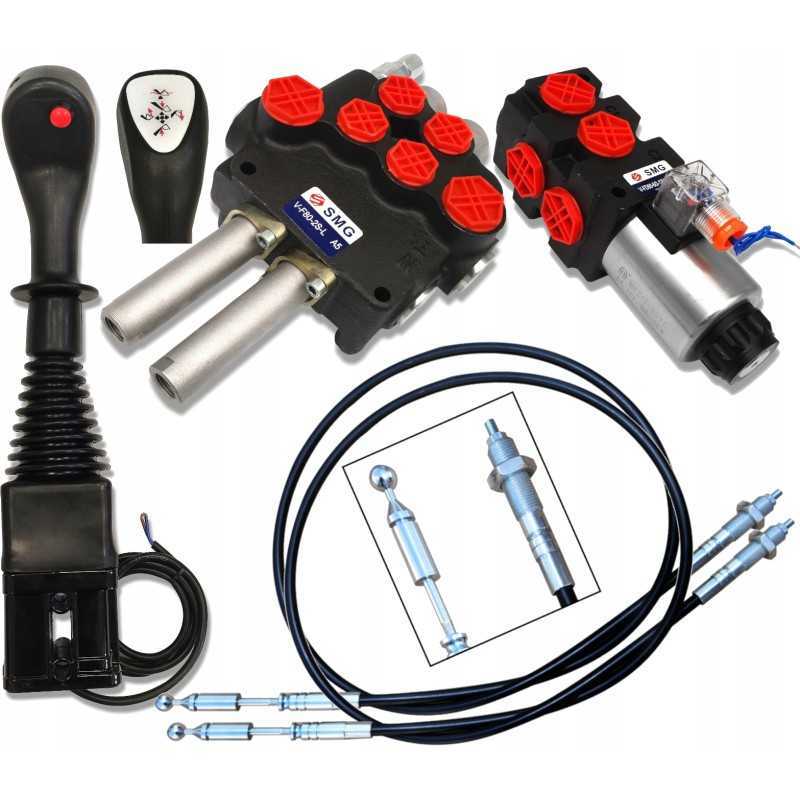

sekcijų hidraulinis komplektas 80L/min, skirtas TURAKOD SKRAW MET: [8509] Gamintojas: SM-G (SKRAW MET GROUP) Rinkinį sudaro: rutulinis vairasvirtė su 1 mygtuku [0171]

2x kabelis, 1,5 m ilgio [0202]

hidraulinis skirstytuvas kabeliams, 2 sekcijų, 80L/min [1603]

elektrovožtuvas - daliklis 6/2 12V 90L/min [1962]

Komplektas puikiai tinka hidrauliškai varomoms mašinoms ir įrenginiams. Tai garantuoja efektyvų dviejų TUR priekinių krautuvų skyrių valdymą (rėmo pakėlimas ir kaušo pasvirimas) ir vienos papildomos sekcijos valdymą paspaudus mygtuką.

Rinkinys turi daug privalumų, turinčių įtakos dinamiškam, greitam ir saugiam mašinos valdymui.

Galima naudoti žemės ūkis, sodininkystė ir miškininkystė arba statyba. Pritaikytas dirbti: žemės ūkio mašinose, traktoriuose, purkštuvuose, kirviuose, ciklopuose, HDS krautuvėse, statybinėse mašinose, krautuvuose, ekskavatoriuose, šlavimo mašinose, pramoninėse mašinose ir kt.

2-SEKCIJOS 80L HIDRAULINIS DALYTUVAS SU NUORODAIS Gamintojas: SM-G ( SKRAW MET GROUP ) Aukštos kokybės monoblokinis skirstytuvas pasižymi kompaktiška struktūra, stabiliu veikimu ir dideliu universalumu.

Leidžia valdyti dvi dvipusio veikimo arba (prijungus vieną iš prievadų) vieno veikimo pavaras.

Tai yra galima nuosekliai prijungti prie esamos sistemos (reikalinga slėgio mova).

Valdymas iš kabinos naudojant kabelius ir vairasvirtę.

Pritaikymas: skirstytuvas puikiai tinka hidrauliškai varomoms mašinoms ir įrenginiams.

Gali būti naudojamas žemės ūkyje, sodininkystėje, miškininkystėje ir konstrukcija.

Universalus skirstytuvas, gali būti naudojamas įvairių tipų mašinose, tokiose kaip: Kiklopai

Turai

Krautuvai

Plūgai

Šakiniai krautuvai ir daugelis kitų

Trijų padėčių slankiklis (1 - 0 - 2) ant spyruoklės grįžta į vertikalią pati

Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai - trosas atsilaisvinęs), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

Darbinė padėtis 1 (vairasvirtė nustatyta įstrižai į priekį), pavaros stūmoklio strypas išsitiesia.

2 darbinė padėtis (vairasvirtė nustatyta įstrižai atgal), pavaros stūmoklio strypas įsitraukia.

Jungtis: Maitinimo šaltinis (P) BSP 3/4"

Grąžinimas (T) BSP 3/4"

Išėjimas į BSP 1 /2'' sekcijos

BSP 3/4'' jungtis

Techninės specifikacijos: Alyvos srautas: 0–80 l/min

Maksimalus darbinis slėgis: 250 barų

Leidžiama aplinkos temperatūra: -40℃ iki +60℃

Leidžiama alyvos temperatūra: -15℃ iki +80℃

Įrengtas apsauginis vožtuvas.

Solenoidinis vožtuvas 6/2 12v 90 l/min su kištuku Gamintojas: SM-G (SKRAW MET GROUP) Šis solenoidinis vožtuvas yra idealus sprendimas, kai yra hidrauliniame skirstytuve ( pavarai valdyti) nėra papildomos sekcijos kitai pavarai valdyti.

Naudojamas hidrauliniam valdymui, dažniausiai su 2 sekcijų skirstytuvu, kaip 3 sekcijų, pvz., griebtuvas, krokodilas ir kt.,

Vienam blokui gali būti jungiamas nuosekliai naudojant flanšus, iki 3 vožtuvų.

Aukštos kokybės solenoidinis vožtuvas, pasižymintis kompaktiška konstrukcija, stabiliu veikimu ir dideliu universalumu.

Pritaikymas: skirstytuvas puikiai tinka hidrauliškai varomoms mašinoms ir įrenginiams.

Gali būti naudojamas žemės ūkyje, sodininkyste, miškininkystėje ar statyboje.

Solenoidinio vožtuvo pritaikymo pavyzdys: du dvipusio veikimo hidrauliniai cilindrai, valdomi viena sekcija skirstytuve. Jo dėka (naudojant mygtuko sukeliamą elektrinį impulsą) galime valdyti du nepriklausomus dvigubo veikimo cilindrai.

Šis mygtukas dažniausiai yra elementų valdiklyje, t. y. svirtyje arba vairasvirte.

Turite atsižvelgti į tai, kad juo negalima valdyti dviejų pavarų vienu metu.

Techniniai duomenys: gijos (BSP): 3/4'

Maksimalus alyvos srautas: 90 l/min.

Įtampa: 12 V

Maksimalus darbinis slėgis: 315 bar

Leidžiama aplinkos temperatūra: -40 ℃ iki +60 ℃

Leidžiama alyvos temperatūra: -15 ℃ iki +80 ℃

PRIJUNGIMAS: A1 - A2 MAITINIMO MAITINIMO / GRĄŽINIMO (nepriklausomai nuo to, ar A1 ar A2 yra grįžtamasis ar maitinimo šaltinis) B1 - B2 - C1 - C2 IŠĖJIMAI IMTUVIEMS (pvz., AKTUATORIAI) VARUSTIKAS SU 1 MYGTUKU Sukurtas mechaniniam rėmo kėlimo, kastuvo pasvirimo ir rulonų griebtuvo ar krokodilo valdymui.

Tvirta vairasvirtė, leidžianti mechaniniu būdu valdyti TURA (krautuvo) trieigius hidraulinius valdymo vožtuvus naudojant du kabelius ir vieną mygtuką.

Leidžia nuotolinio valdymo (iš kabinos) skirstytuvai, esantys už kabinos.

Taikymas: skirtas valdyti TURA 1, 2, 3 tokiuose traktoriuose kaip:

URSUS

ZETOR

MF ir dariniai.

Puikiai tinka hidrauliškai varomoms mašinoms ir įrenginiams.

Gali būti naudojamas žemės ūkyje, sodininkystėje, miškininkystėje ir statybose.

Pritaikytas dirbti su įvairių tipų mašinomis, tokiomis kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, pramoniniai mašinos ir kt.

Lengvai montuojamas. Techninės specifikacijos: Darbo temperatūra: nuo -30°C / iki +80°C

Kabelio anga Φ14 mm

Užrakto svirtis

M8 savaime užsifiksuojantis kaištis kabeliui tvirtinti

Medžiaga: ergonomiškas, grūdintas plastikas rankena

Aliuminio lydinio pagrindas

Vairassvirtis turi saugos mechanizmą (2), kuris leidžia blokuoti vairasvirtės galvutės judesius, kad būtų išvengta netyčinio aktyvavimo: Užrakinta vairasvirtės galvutė - Atrakinta vairasvirtės galvutė Kabelis skirtas valdyti 1,5 m rutulinį skirstytuvą POLISH gaminys SUPER DURABLE Kabelis puikiai tinka valdyti hidraulinius skirstytuvus, naudojamus hidrauliškai varomose mašinose ir įrenginiuose, valdomuose vairasvirte / svirtimi.

Gali būti naudojamas žemės ūkyje, sodininkystėje, miškininkystėje, statybose ir plačiai suprantamoje pramonėje.

Galai: vairasvirtės kabelio galas šonas baigtas 14 mm skersmens rutuliu

Kabelio galas skirstytuvo pusėje, kabelio korpuso sriegis M16x1,5, slankiklis M6x1,6

Prekė detaliau

Kodas 15011571037915

Būklė Nauja

Charakteristikos

Gamintojas: SM-G
Detalės numeris: 8509.1P.2x1.5M
