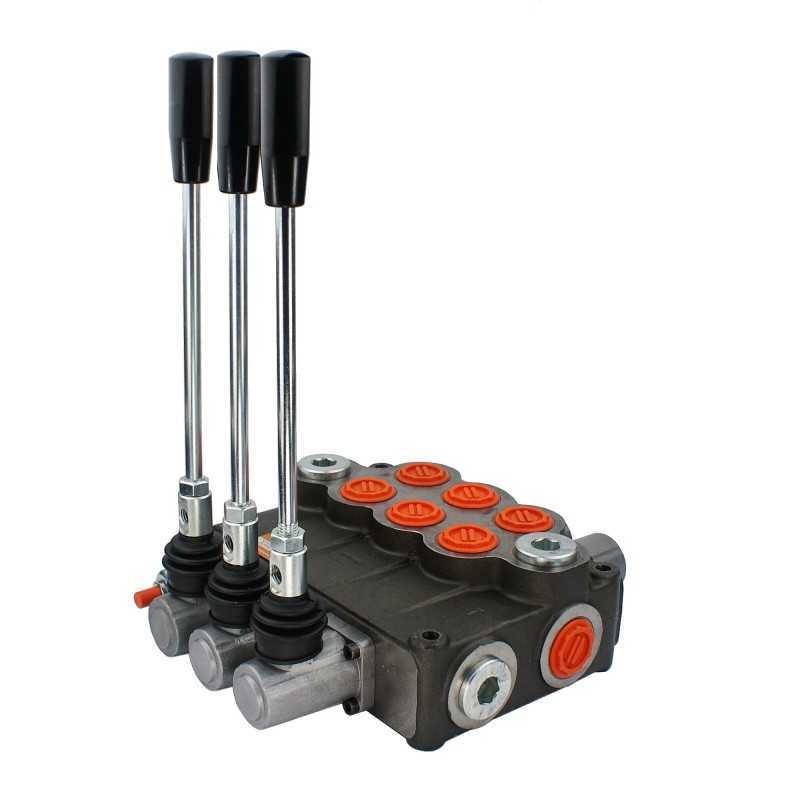

Hidraulinis skirstytuvas 3s 120l 3xa1 badestnost

Kodas 15012762326863

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS PLASTYTUVAS P120 Gamyba:

Originalus prekės ženklo „Badestnost Bulgaria“ gaminys, gamintojo simbolis: 03P120 A1A1A1 GKZ1, simbolis: 1.10.20.030

Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, statybų pramonėje ir miškininkystėje plačiai suprantama .

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Techniniai duomenys:

Rekomenduojama alyvos srautas sistemoje : 0 - 120 l/min. Valdymo pavyzdys: trys dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Visos svirtys yra trijų padėčių (1 - 0 - 2), spyruoklinės, t. y. jos grįžta į vertikalus savaime:

Padėtis 0 neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio strypas išsitraukia.

2 darbo padėtis (svirtis nustatyta kampu į galą), pavaros stūmoklio strypas atsitraukia.

Dešinėje siūlomo skirstytuvo hidraulinė schema:

Prijungimas:

Maitinimas iš siurblio (P1, P2): BSP 1" vidinis sriegis

Atgal į baką (T1, T2): BSP 1" vidinis sriegis

Sekcijos (A1, A2, A3, B1, B2, B3): BSP 1" vidinis sriegis

Serijinė jungtis (N) : vidinis sriegis 36x1,5

Slėgio diapazonas :

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus slėgis sekcijose: 300 Bar

Perpildymo vožtuvas gamykloje nustatytas į 180 Bar ± 30 Bar.

Rekomenduojame patikrinti ir nustatyti atitinkamą slėgis prieš paleidžiant.

Galimybė savarankiškai reguliuoti, pilnas sukimosi keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojama alyva temperatūrų diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Kodas 15012762326863

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.20.030
