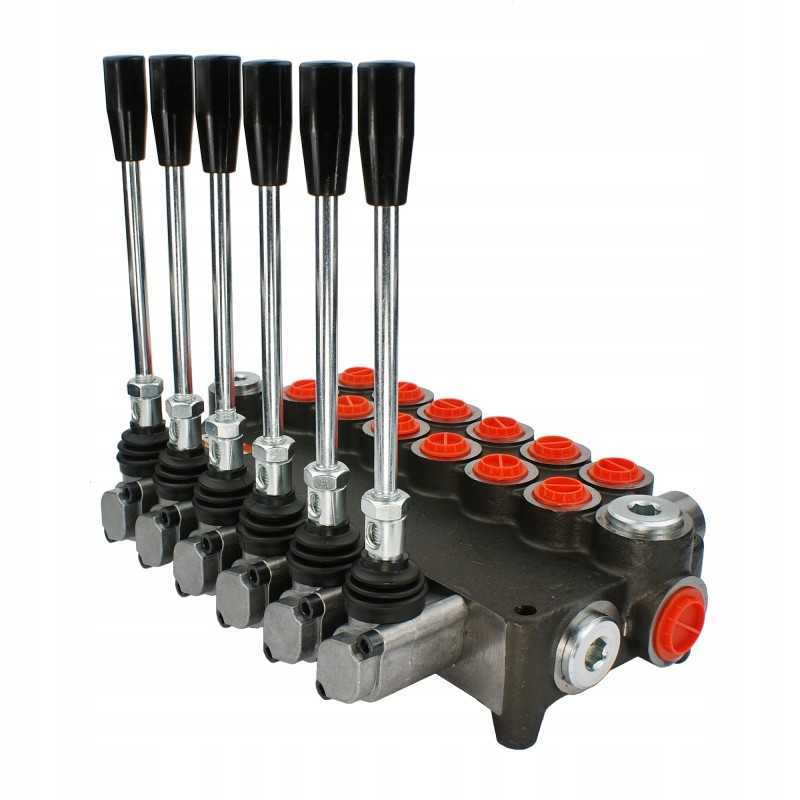

Hidraulinis skirstytuvas 6s 80l 6xa1 badestnost

Kodas 15014329311386

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS PLASTYTUVAS P80 Gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: 06P80 6xA1 GKZ1, simbolis: 1.10.10.060

Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statybos pramonėje .

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Techniniai duomenys:

Rekomenduojama alyvos srautas sistemoje : 0 - 80 l/min. Valdymo pavyzdys: šešios dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Visos svirtys yra trijų padėčių (1 - 0 - 2), spyruoklinės, t. y. jos grįžta į vertikalios savaime:

Padėtis 0 neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio strypas išsitraukia.

2 darbo padėtis (svirtis nustatyta įstrižai į galą), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje siūlomo skirstytuvo hidraulinė schema:

Prijungimas:

Maitinimas iš siurblio (P1, P2): BSP 1/2''

vidinis sriegis Grįžti į baką (T1, T2): BSP 3/4''

vidinis sriegis Sekcijos (A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, B5, B6): BSP 1/2'' vidinis sriegis

Serijinė jungtis (N): BSP 3/4'

vidinis sriegis Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus slėgis sekcijose: 300 Bar

Prieš pradedant, rekomenduojama patikrinti ir nustatyti tinkamą slėgį Galimybė savarankiškai reguliuotis, visiškai pakeisti posūkį 30 Bar AGRICOLA rekomenduojamos alyvos rūšys:

Skiedesnis, kokybiškas aliejus: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.

190 barų esant 40 l/min.

200 barų esant 60 l/min.

210 barų esant 80 l/min. tikslų slėgio matavimą rasite skyriuje Manometrai – matavimo rinkiniai

Prekė detaliau

Kodas 15014329311386

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.10.060
