Hidraulika apvaliam, 40l skirstytuvas, vairasvirtė, trosai

Kodas 15012766860670

Aprašymas
Prekė detaliau

Aprašymas

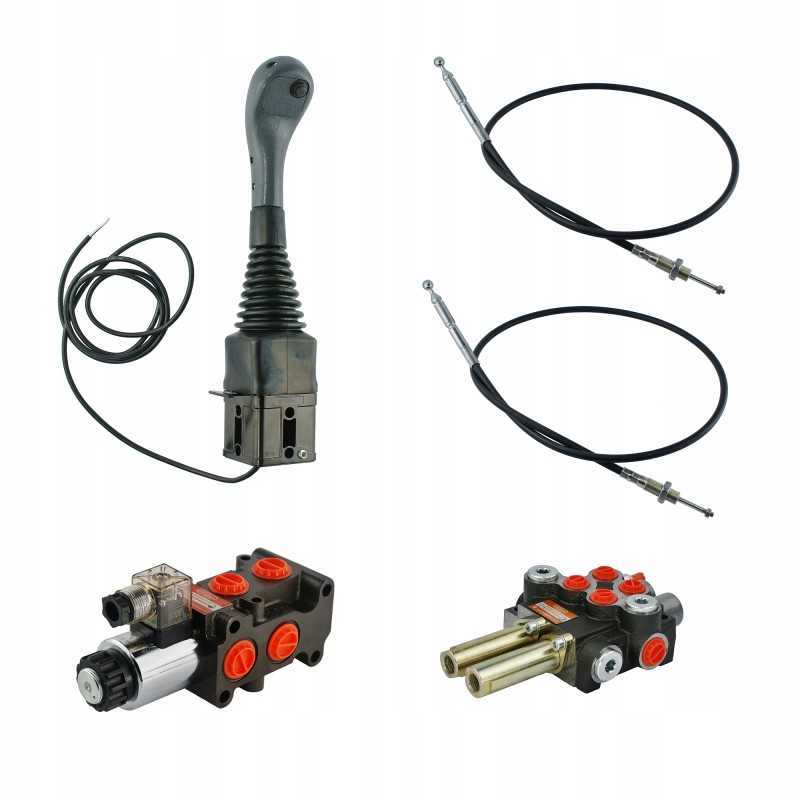

SEKCIJŲ HIDRAULINIS RINKINYS 40L/min Rinkinį sudaro:

rutulinė vairasvirtė su vienu mygtuku

dvi 2,5 m ilgio linijos

2 sekcijų hidraulinis skirstytuvas 40 l/min

6/2 solenoidinis vožtuvas trečiajai sekcijai (greiferis, krokodilas)

gamyba :

Originalus prekės ženklo Hydrolider gaminys, simbolis: 1.25.00.003.4

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir plačiai suprantamos pramonės hidraulinėse sistemose.

Pritaikytas traktoriams ir mašinoms su atvira hidrauline sistema. Atvira sistema pasižymi tuo, kad užvedus variklį paleidžiamas hidraulinis siurblys, o hidraulinis skirstytuvas nenaudojamas laisvai teka alyvą iš siurblio bako link. Siurblys dirba laisvai, o alyva cirkuliuoja tarp skirstytuvo siurblio ir bako esant žemam slėgiui.Komplektas pritaikytas įvairių tipų mašinoms kaip: žemės ūkio mašinoms, traktoriams, purkštuvams, toureriams, ciklopams, HDS krautuvams, statybinėms mašinoms, krautuvams, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Taikymas TUR priekiniuose krautuvose:

Idealiai tinka dviejų sekcijų valdymui posūkyje, rėmo kėlimui ir kastuvo pokrypiui, traktoriuose, kuriuose hidraulinio siurblio našumas neviršija 40 l/min. , įskaitant:

Ursus C -330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 25 ir kt., 25 paraiškos pavyzdys. :

Dviejų nepriklausomai veikiančių pavarų valdymas (nuotrauka).

Bendra informacija:

Vairasvirtės valdymas turi daug privalumų, dėl kurių darbas tampa greitesnis, malonesnis ir saugesnis. Vairasvirtė visų pirma reiškia patogesnį, patogesnį ir tikslesnį mašinos valdymą. Sumontavus vairasvirtę kabinos viduje ir išmetus skirstytuvą į išorę, kabina išlieka švari ir nenuteka alyva.

Vairasvirtė:

Sukurta mechaniškai valdyti dvi skirstytuvo dalis. Jame yra papildomas mygtukas ir elektros laidų išvestis, leidžianti naudoti solenoidinį vožtuvą, kuris valdys papildomą, trečią sekciją, pvz., TUR krauve su krokodilu ar rulonų griebtuvu.

Vidiniai konstrukciniai elementai pagaminti iš aliuminio, korpusas pagamintas iš tvirto plastiko. Itališka produkcija INDEMAR.

Nuorodos:

Komplekte esančių kabelių ilgis: 2,5 m

Sriegiai skirstytuvo pusėje: kabelio korpusas M16x1,5, kabelio raištis M6x1

Vairasvirtės pusėje 14 mm skersmens rutulys

Gaminamas Lenkijoje Hydrolider Polska.

DVIEJI SEKCIJOS HIDRAULINIS SKIRSTYTUVAS: Maksimalus srautas iki 40L/min. Vienpusių ir dvipusių cilindrų valdymas. Rekomenduojama valdyti skirstytuvą naudojant kabelius ir vairasvirtę.

Bulgarų gamyba Badestnost.

Valdymas:

Abu slankikliai turi tris padėtis (1 - 0 - 2), ant spyruoklės, t. y. jie patys grįžta į neutralią padėtį, jei kabelis yra laisvas.

0 padėtis yra neutrali (trosas laisvas) stovi cilindro stūmoklio strypas - alyva eina į perpildymą.

1 darbo padėtis (trosas traukia slankiklį), cilindro stūmoklio kotas išsikiša.

2 darbinė padėtis ( kabelis stumia slankiklį), cilindro stūmoklio strypas atsitraukia.

Jungtis:

Vidiniai sriegiai korpuse: maitinimas: 1/2'', grįžtamasis: 1/2'', sekcijos: 3/8''

Kabelių jungtys :

Vamzdžio vidinis sriegis: M16x1,5

Slydimo antgalio vidinis sriegis: M6x1,5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus slėgis grįžtamojoje žarnoje: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymas vožtuvas gamykloje nustatytas iki 175 bar

Galimybė reguliuotis, pilnas apsisukimas 30 barais

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leistina alyvos temperatūra: -15 C iki +80 C C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

6/2 SOLENOIDINIS VOŽTUVAS TREČIAME SEKCIJOJE: Maksimalus srautas iki 50 L/min

Vidiniai sriegiai korpuse: BSP 1/2'

Maksimalus slėgis: 210bar

Bulgarijos gamybos Badestnost

Solenoidinis vožtuvas yra prijungtas prie vienos iš dviejų kolektoriaus sekcijų, todėl jis padvigubinamas. Elektra valdomas 2 padėčių slankiklis perjungia alyvos srautą iš skirstytuvo tarp dviejų pavarų. Krautuve tai gali būti išlyginamieji (pakreipiami) cilindrai ir griebtuvai arba krokodilo cilindrai. Praktikoje vairasvirtės judesys nepaspaudus mygtuko valdo pavaros mechanizmo polinkį, o paspaudus mygtuką valdiklis persijungia į griebtuvo arba krokodilo uždarymą ir atidarymą.

2 padėčių slankiklis ant spyruoklės, t.y. grįžta į neutrali padėtis, atjungus maitinimą į ritę.

Slankiklio 1 padėtis (nepaspaustas vairasvirtės mygtukas) - 1 cilindro valdymas.

Slankiklio 2 padėtis (mygtukas ant vairasvirtės yra paspaustas) – 2 cilindro valdymas.

Prekė detaliau

Kodas 15012766860670

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: 1.25.00.003.4
Produkto svoris su vienetine pakuote: 9.816 kg
