Platintojas he 2p402e k16 j2p kul l1 5m badestnost

Kodas 15013045251619

Aprašymas
Prekė detaliau

Aprašymas

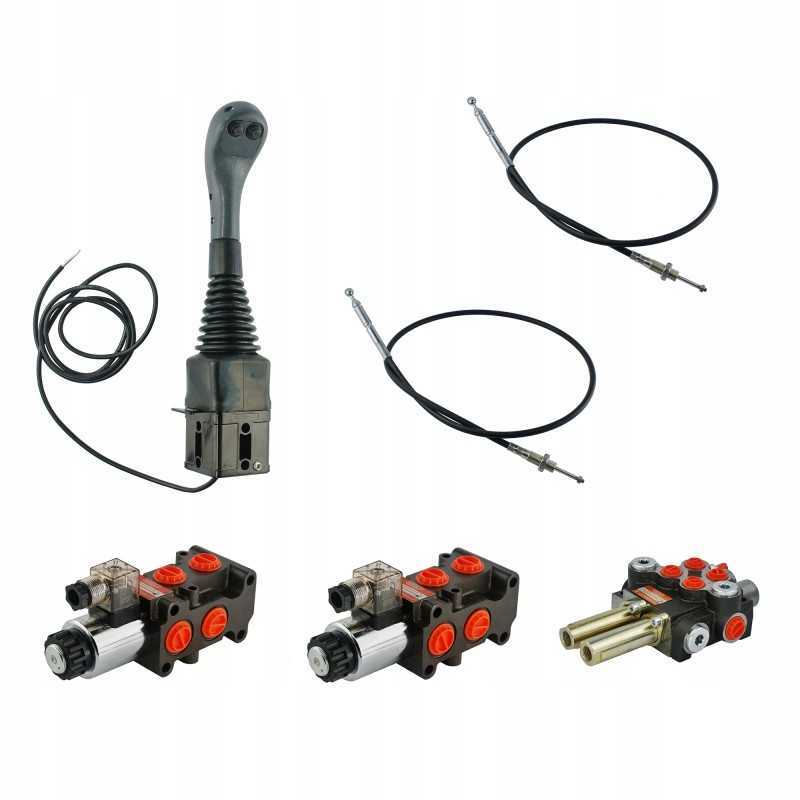

SEKCIJŲ HIDRAULINIS RINKINYS 40L/min Rinkinį sudaro:

rutulinis vairasvirtė su dviem mygtukais

dvi 1,5 m ilgio linijos

2 sekcijų hidraulinis skirstytuvas 40 l/min su viena plūduriuojančia sekcija

2x 6/2 solenoidinis vožtuvas trečiajai sekcijai (greiferis) , krokodilas )

Gamyba:

Originalus prekės ženklo Badestnost produktas, simbolis: 1.25.00.004.22

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir plačiai suprantamos pramonės hidraulinėse sistemose.

Pritaikytas traktoriams ir mašinoms su atvira hidraulinė sistema. Atvira sistema pasižymi tuo, kad užvedus variklį paleidžiamas hidraulinis siurblys, o hidraulinis skirstytuvas nenaudojamas laisvai teka alyvą iš siurblio bako link. Siurblys dirba laisvai, o alyva cirkuliuoja tarp skirstytuvo siurblio ir bako esant žemam slėgiui.Komplektas pritaikytas įvairių tipų mašinoms kaip: žemės ūkio mašinoms, traktoriams, purkštuvams, toureriams, ciklopams, HDS krautuvams, statybinėms mašinoms, krautuvams, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įtaisai.

Pritaikymas TUR frontaliniuose krautuvuose:

Plaukiojanti sekcija, dar vadinama laisvu srautu, naudojama, be kita ko, sniego valytuvams arba TUR frontaliniams krautuvams. Tai sukelia laisvą stūmoklio koto judėjimą hidrauliniuose cilindruose, apsaugo nuo pažeidimų, kurie tiesiogiai liečiasi su žeme, pvz., plūgo ašmenys.

Puikiai tinka valdyti dvi dalis posūkyje, pakelti rėmą ir kastuvo pokrypį, traktoriai, kurių hidraulinio siurblio našumas neviršija 40 l/min, be kita ko:

Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 235, 255 ir kt.

Taikymo pavyzdys :

Dviejų nepriklausomai veikiančių pavarų valdymas (nuotrauka).

Bendra informacija:

Vairasvirtės valdymas turi daug privalumų, dėl kurių darbas tampa greitesnis, malonesnis ir saugesnis. Vairasvirtė visų pirma reiškia patogesnį, patogesnį ir tikslesnį mašinos valdymą. Sumontavus vairasvirtę kabinos viduje ir išmetus skirstytuvą į išorę, kabina išlieka švari ir nenuteka alyva.

Vairasvirtė:

Sukurta mechaniškai valdyti dvi skirstytuvo dalis. Jis turi du papildomus mygtukus ir elektros laidų išvestį, leidžiantį naudoti du solenoidinius vožtuvus, kurie valdys papildomą 3 ir 4 sekciją, pvz., TUR krautuvėje su krokodilu arba rulonų griebtuvu.

Vidiniai konstrukciniai elementai pagaminti iš aliuminio, korpusas pagamintas iš tvirto plastiko. Itališka produkcija INDEMAR.

Nuorodos:

Komplekte esančių kabelių ilgis: 1,5 m

Sriegiai skirstytuvo pusėje: kabelio korpusas M16x1,5, kabelio raištis M6x1

Vairasvirtės pusėje 14 mm skersmens rutulys

Gaminamas Lenkijoje Badestnost Polska.

DVIEJI SEKCIJOS HIDRAULINIS SKRYPTIS: Maksimalus srautas iki 40L/min. Vienpusių ir dvipusių cilindrų valdymas. Rekomenduojama valdyti skirstytuvą naudojant kabelius ir vairasvirtę.

Pagaminta Bulgarijoje, „Badestnost“ (0) jei trosas atsilaisvinęs.

0 padėtis neutrali (trosas laisvas) stovi cilindro stūmoklio strypas – alyva eina į perpildymą.

1 darbinė padėtis (trosas traukia slankiklį), cilindro stūmoklio kotas išsitiesia .

2 darbinė padėtis (lynas stumia slankiklį), cilindro stūmoklio strypas atsitraukia.

Antroji sekcija, keturių padėčių slankiklis (1 - 0 - 2 - 3), trys padėtys (1 - 0 - 2) spyruoklė (ji savaime grįžta į 0 padėtį), padėtis (3) plūduriuojanti ant skląsčio (slankiklis sustoja plūduriuojančioje padėtyje).

0 padėtis neutrali (trosas laisvas), cilindro stūmoklio strypas stovi – alyva eina į perpildymą.

1 darbo padėtis (trosas traukia slankiklį), cilindro stūmoklio kotas išsikiša.

2 darbo padėtis (trosas) stumia slankiklį), cilindro stūmoklio strypas atsitraukia.

3 padėtis plūduriuojanti su fiksatoriumi (lynas stumia slankiklį kuo toliau į priekį) cilindro stūmoklio strypas veikia laisvai, laisvai tęsiasi ir atsitraukia veikiamas jėgų.

Jungtis :

Vidiniai sriegiai korpuse: tiekimas: 1/2'', grįžtamasis: 1/2'', sekcijos: 3/8''

Kabelių jungtys:

Vamzdžio vidinis sriegis: M16x1,5

Slankiklio antgalio vidinis sriegis: M6x1 .5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus slėgis sekcijose: 300 Bar

Perpildymo vožtuvas gamykloje nustatytas į 175 Bar

Galimybė savarankiškai reguliuotis, keisti visą apsisukimą 30 barų

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leistina alyvos temperatūra: -15 C iki + 80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

6/2 SOLENOIDINIŲ VOŽTUVIŲ TREČIAS IR KETVIRTAS SKYRIUS: Maksimalus srautas iki 50L/min

Vidiniai sriegiai korpuse: BSP 1/2'

Maksimalus slėgis: 210bar

Bulgarijos gamyba Badestnost

Solenoidinis vožtuvas prijungtas prie vienos iš dviejų kolektoriaus sekcijų, padvigubinant tai. Elektra valdomas 2 padėčių slankiklis perjungia alyvos srautą iš skirstytuvo tarp dviejų pavarų. Krautuve tai gali būti išlyginamieji (pakreipiami) cilindrai ir griebtuvai arba krokodilo cilindrai. Praktikoje vairasvirtės judesys nepaspaudus mygtuko valdo pavaros mechanizmo polinkį, o paspaudus mygtuką valdiklis persijungia į griebtuvo arba krokodilo uždarymą ir atidarymą.

2 padėčių slankiklis ant spyruoklės, t.y grįžta į neutralią padėtį padėtis savaime, atjungus maitinimą į ritę.:

Padėkite slankiklį 1 (nepaspaustas vairasvirtės mygtukas) - 1 cilindro valdymas.

Slankiklio 2 padėtis (nuspaustas vairasvirtės mygtukas) - 2 cilindro valdymas.

Prekė detaliau

Kodas 15013045251619

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.25.00.004.22
Produkto svoris su vienetine pakuote: 12.756 kg
