Skirstytuvas ant 2q45e joy 1p wid linka 1 5m galtech

Kodas 15013048982562

Aprašymas
Prekė detaliau

Aprašymas

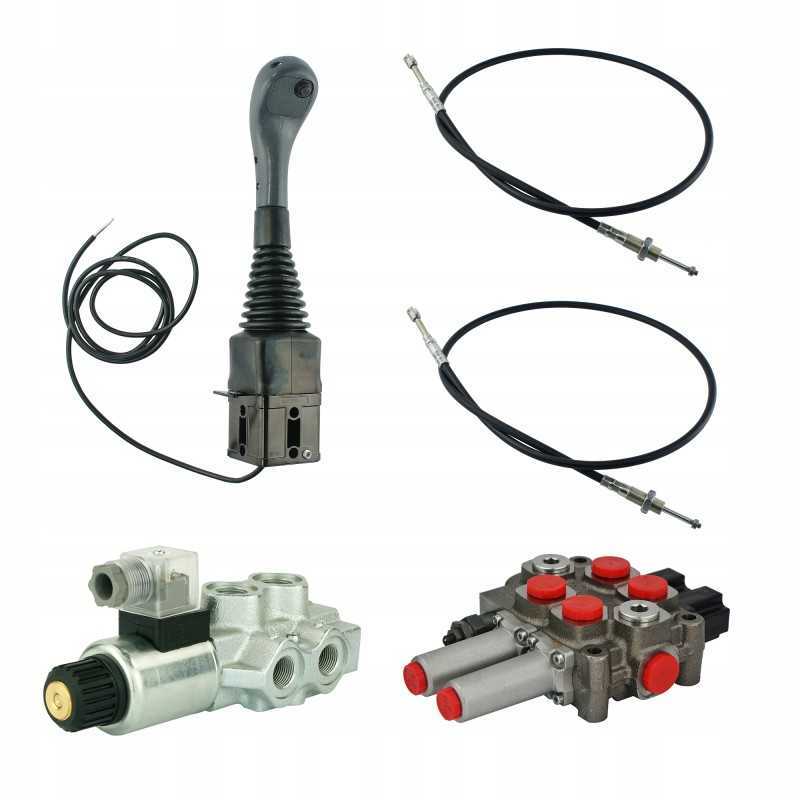

SEKCIJŲ HIDRAULINIS RINKINYS 60L/min Rinkinį sudaro:

šakės vairasvirtė su vienu mygtuku

dvi 1,5 m ilgio linijos

2 sekcijų hidraulinis skirstytuvas 60 l/min

6/2 solenoidinis vožtuvas trečiajai sekcijai (greiferis, krokodilas)

gamyba :

Originalus „Galtech“ prekės ženklo produktas, simbolis: 1.25.20.003.2

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir plačiai suprantamos pramonės hidraulinėse sistemose.

Pritaikytas traktoriams ir mašinoms su atvira hidrauline sistema. Atvira sistema pasižymi tuo, kad užvedus variklį paleidžiamas hidraulinis siurblys, o hidraulinis skirstytuvas nenaudojamas laisvai teka alyvą iš siurblio bako link. Siurblys dirba laisvai, o alyva cirkuliuoja tarp skirstytuvo siurblio ir bako esant žemam slėgiui.Komplektas pritaikytas įvairių tipų mašinoms kaip: žemės ūkio mašinoms, traktoriams, purkštuvams, toureriams, ciklopams, HDS krautuvams, statybinėms mašinoms, krautuvams, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Taikymas TUR frontaliniuose krautuvose:

Idealiai tinka dviejų sekcijų valdymui posūkyje, rėmo kėlimui ir kastuvo pokrypiui, traktoriuose, kuriuose hidraulinio siurblio našumas neviršija 60 l/min. .

Taikymo pavyzdys:

Valdykite dvi nepriklausomai veikiančias pavaras (nuotrauka).

Bendra informacija:

Vairasvirtės valdymas turi daug privalumų, dėl kurių darbas tampa greitesnis, malonesnis ir saugesnis. Vairasvirtė visų pirma reiškia patogesnį, patogesnį ir tikslesnį mašinos valdymą. Sumontavus vairasvirtę kabinos viduje ir išmetus skirstytuvą į išorę, kabina išlieka švari ir nenuteka alyva.

Vairasvirtė:

Sukurta mechaniškai valdyti dvi skirstytuvo dalis. Jame yra papildomas elektros laidų išvesties mygtukas, leidžiantis naudoti solenoidinį vožtuvą, kuris valdys papildomą, trečią sekciją, pvz., TUR krautuve, krokodilo ar rulonų griebtuvu. Konstrukciniai elementai iš aliuminio, korpusas iš tvirto plastiko.

Italų gamybos INDEMAR.

Kabeliai:

Kabelio ilgis komplekte: 1,5 m

Sriegiai skirstytuvo pusėje: kabelio korpusas M16x1,5, kabelio raištis M6x1

Ant vairasvirtės šonas, šakės su anga kaiščiui 6mm

Pagaminta Lenkijoje, skirta Hydrolider Polska

DVIEJŲ SEKCIJŲ HIDRAULINIS SKLYTUVAS: Skirtas atviroms sistemoms su laisvu alyvos srautu. Maksimalus srautas iki 60L/min. Vienpusių ir dvipusių cilindrų valdymas. Rekomenduojama valdyti skirstytuvą naudojant kabelius ir vairasvirtę.

Italų gamybos Galtech

Control:

Abu slankikliai turi tris padėtis (1 - 0 - 2), ant spyruoklės, t. y. jie patys grįžta į neutralią padėtį, jei kabelis yra laisva.

0 padėtis neutrali (trosas laisvas). ) cilindro stūmoklio strypas stovi – alyva eina į perpildymą.

1 darbinė padėtis (trosas traukia slankiklį), cilindro stūmoklio kotas išsikiša.

2 darbinė padėtis (kabelis stumia slankiklį), cilindro stūmoklio strypas atsitraukia.

Jungtis:

Vidiniai sriegiai korpuse: maitinimas: 1 /2'', grįžtamasis: 1/2'', sekcijos: 1/2''

Kabelis jungtys:

Vamzdžio vidinis sriegis: M16x1,5

Slankiojančio antgalio vidinis sriegis: M6x1,5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus slėgis sekcijose: 300 Bar

Gamyklinis perpildymo vožtuvas iki 175 bar

Galimybė savarankiškai reguliuotis, pilnas apsisukimas 30 bar alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

6/2 SOLENOIDINIS VOŽTUVAS TREČIAMS SEKCIJOS: Maksimalus srautas iki 60 L/min

Vidiniai sriegiai korpuse: BSP 3/8'

Maksimalus slėgis: 200 barų

Italų k. gamyba Walvoil

Solenoidinis vožtuvas yra prijungtas prie vienos iš dviejų kolektoriaus sekcijų, ją padvigubinant. Elektra valdomas 2 padėčių slankiklis perjungia alyvos srautą iš skirstytuvo tarp dviejų pavarų. Krautuve tai gali būti išlyginamieji (pakreipiami) cilindrai ir griebtuvai arba krokodilo cilindrai. Praktikoje vairasvirtės judesys nepaspaudus mygtuko valdo pavaros mechanizmo polinkį, o paspaudus mygtuką valdiklis persijungia į griebtuvo arba krokodilo uždarymą ir atidarymą.

2 padėčių slankiklis ant spyruoklės, t.y grįžta į neutralią padėtį pati padėtis, atjungus maitinimą į ritę.

Slankiklio 1 padėtis (nepaspaustas vairasvirtės mygtukas) - 1 cilindro valdymas.

Slankiklio 2 padėtis (nuspaustas vairasvirtės mygtukas) - valdymas cilindras 2.

Prekė detaliau

Kodas 15013048982562

Būklė Nauja

Charakteristikos

Gamintojas: Galtech
Detalės numeris: A1.25.20.003.2
Produkto svoris su vienetine pakuote: 8.68 kg
