Platintojas ant 2q45 k16 joy 0p wid l1m galtech

Kodas 15013048983971

Aprašymas
Prekė detaliau

Aprašymas

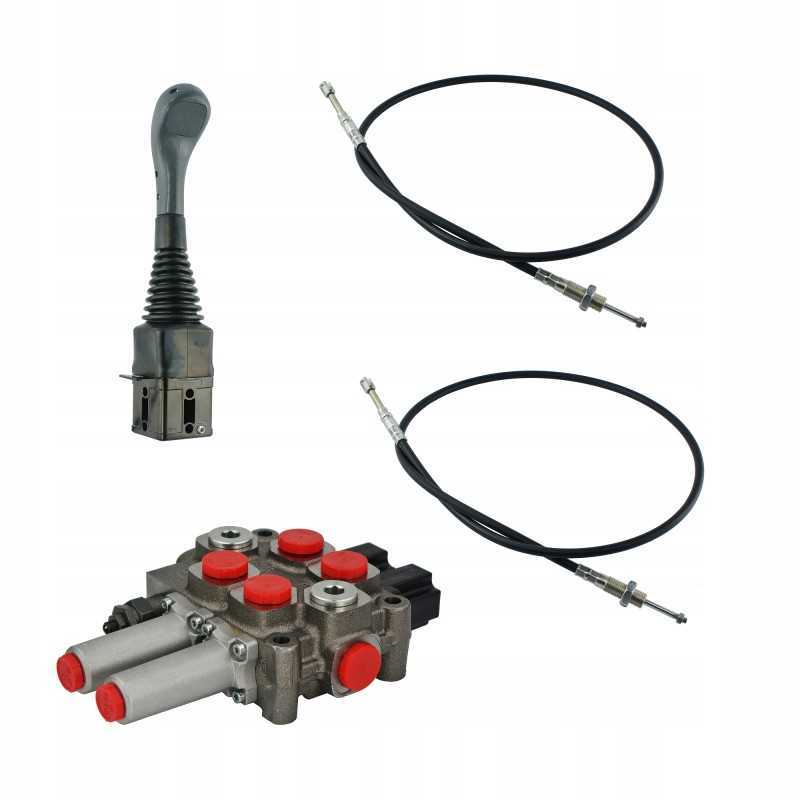

SEKCIJŲ HIDRAULINIS RINKINYS 60L/minRinkinio sudėtis:

šakės vairasvirtė be mygtuko

dvi 1m ilgio linijos

2 sekcijų hidraulinis skirstytuvas 60L/min su viena slankiojančia sekcija

Gamyba:

Originalus Galtech gaminys, simbolis: 1.25.20.001.11

Taikymas :

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir pramonėje apskritai.

Pritaikytas traktoriams ir mašinoms su atvira hidrauline sistema. Atvira sistema pasižymi tuo, kad užvedus variklį paleidžiamas hidraulinis siurblys, o hidraulinis skirstytuvas nenaudojamas laisvai teka alyvą iš siurblio bako link. Siurblys dirba laisvai, o alyva cirkuliuoja tarp skirstytuvo siurblio ir bako esant žemam slėgiui.Komplektas pritaikytas įvairių tipų mašinoms kaip: žemės ūkio mašinoms, traktoriams, purkštuvams, toureriams, ciklopams, HDS krautuvams, statybinėms mašinoms, krautuvams, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įtaisai.

Pritaikymas TUR frontaliniuose krautuvuose:

Plaukiojanti sekcija, dar vadinama laisvu srautu, naudojama, be kita ko, sniego valytuvams arba TUR frontaliniams krautuvams. Jis sukelia laisvą stūmoklio koto judėjimą hidrauliniuose cilindruose, apsaugo nuo pažeidimų tiesiogiai su žeme besiliečiančių elementų, pvz., plūgo peilio. Puikiai tinka valdyti dvi dalis posūkyje, pakelti rėmą ir kastuvo pokrypį, traktoriuose kur hidraulinio siurblio našumas neviršija 60L/min.

Taikymo pavyzdys:

Dviejų nepriklausomai veikiančių pavarų valdymas (nuotrauka).

Bendra informacija:

Valdymas vairasvirte turi daug privalumų, dėl kurių darbas tampa greitesnis, malonesnis ir saugesnis. Vairasvirtė visų pirma reiškia patogesnį, patogesnį ir tikslesnį mašinos valdymą. Sumontavus vairasvirtę kabinos viduje ir išmetus skirstytuvą į išorę, kabina išlieka švari ir nenuteka alyva.

Vairasvirtė:

Sukurta mechaniškai valdyti dvi skirstytuvo dalis. Nėra mygtuko ar elektros išvesties. Konstrukciniai elementai iš aliuminio viduje, korpusas iš tvirto plastiko. Itališka produkcija INDEMAR.

Nuorodos:

Komplekte esančių kabelių ilgis: 1 m

Sriegiai skirstytuvo pusėje: kabelio korpusas M16x1,5, kabelio raištis M6x1

Vairasvirtės pusėje šakės su 6 mm kaiščio skyle

Pagaminta Lenkija, skirta Hydrolider Polska.

HIDRAULINIS DVIEJŲ SEKCIJŲ SKIRSTYTUVAS: Skirtas atviroms sistemoms su laisvu alyvos srautu. Maksimalus srautas iki 60L/min. Vienpusių ir dvipusių cilindrų valdymas. Rekomenduojama valdyti skirstytuvą naudojant kabelius ir vairasvirtę.

Italų gamyba Galtech

Valdymas:

Pirma sekcija, trijų padėčių slankiklis (1 - 0 - 2), spyruoklinis, t. y. grįžta į neutralią padėtį (0), jei trosas atsilaisvinęs.

Neutrali padėtis 0 (trosas atsilaisvinęs) stovi cilindro stūmoklio strypas - alyva eina į perpildymą.

Darbinė padėtis 1 (trosas traukia slankiklį), cilindro stūmoklio kotas išsikiša.

2 darbinė padėtis (lynas stumia slankiklį), cilindro stūmoklio strypas atsitraukia.

Antroje sekcijoje yra keturių padėčių slankiklis (1 - 0 - 2 - 3), trys padėtys (1 - 0 - 2) ant spyruoklės (jis grįžta į 0 padėtis savaime), slankioji padėtis (3) ant skląsčio (slankiklis sustoja slankiojoje padėtyje).

0 padėtis neutrali (trosas laisvas), cilindro stūmoklio strypas stovi – alyva eina į perpildymą.

1 darbo padėtis (trosas traukia slankiklį), cilindro stūmoklio kotas išsikiša.

2 darbo padėtis (trosas) stumia slankiklį), cilindro stūmoklio strypas atsitraukia.

3 padėtis plūduriuojanti su fiksatoriumi (lynas stumia slankiklį kuo toliau į priekį) cilindro stūmoklio strypas veikia laisvai, laisvai tęsiasi ir atsitraukia veikiamas jėgų.

Jungtis :

Vidiniai sriegiai korpuse: tiekimas: 1/2'', grįžtamasis: 1/2'', sekcijos: 1/2''

Kabelių jungtys:

Vamzdžio vidinis sriegis: M16x1,5

Slankiklio antgalio vidinis sriegis: M6x1 .5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus slėgis sekcijose: 300 Bar

Perpildymo vožtuvas gamykloje nustatytas į 175 Bar

Galimybė savarankiškai reguliuotis, keisti visą apsisukimą 30 barų

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leistina alyvos temperatūra: -15 C iki + 80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Prekė detaliau

Kodas 15013048983971

Būklė Nauja

Charakteristikos

Gamintojas: Galtech
Detalės numeris: A1.25.20.001.11
Produkto svoris su vienetine pakuote: 6.688 kg
